泰科3-1452483-4是一款双位单排母端子护套型连接器，专为线缆间信号传输设计。其工作电压为800V，阻抗50Ω，适用于0-6GHz频率范围，兼容RG 174及RTK 031同轴电缆，符合SAE/USCAR-2标准。该连接器采用压接线缆端接方式，配有金镀层插座端子和0.5mm接合插针，支持180°直式出线，工作温度范围达-40℃至85℃。主体采用PBT GF10材料，粉绿色壳体结构紧凑（17.4×26.4×13.1mm），适用于汽车电子等严苛环境中的信号连接需求，具备可靠的高频传输性能。

一、3-1452483-4中文手册

分类	详情

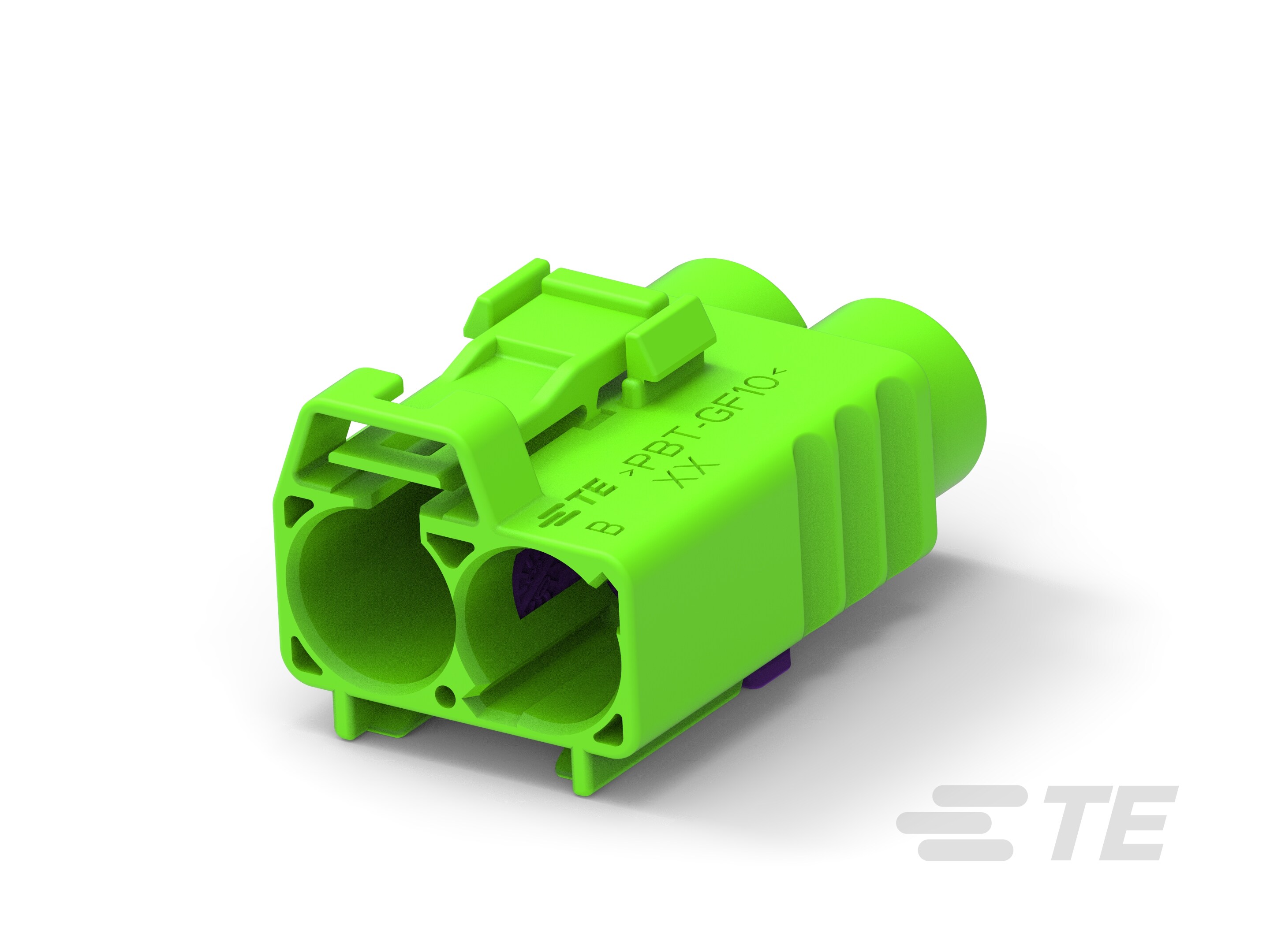

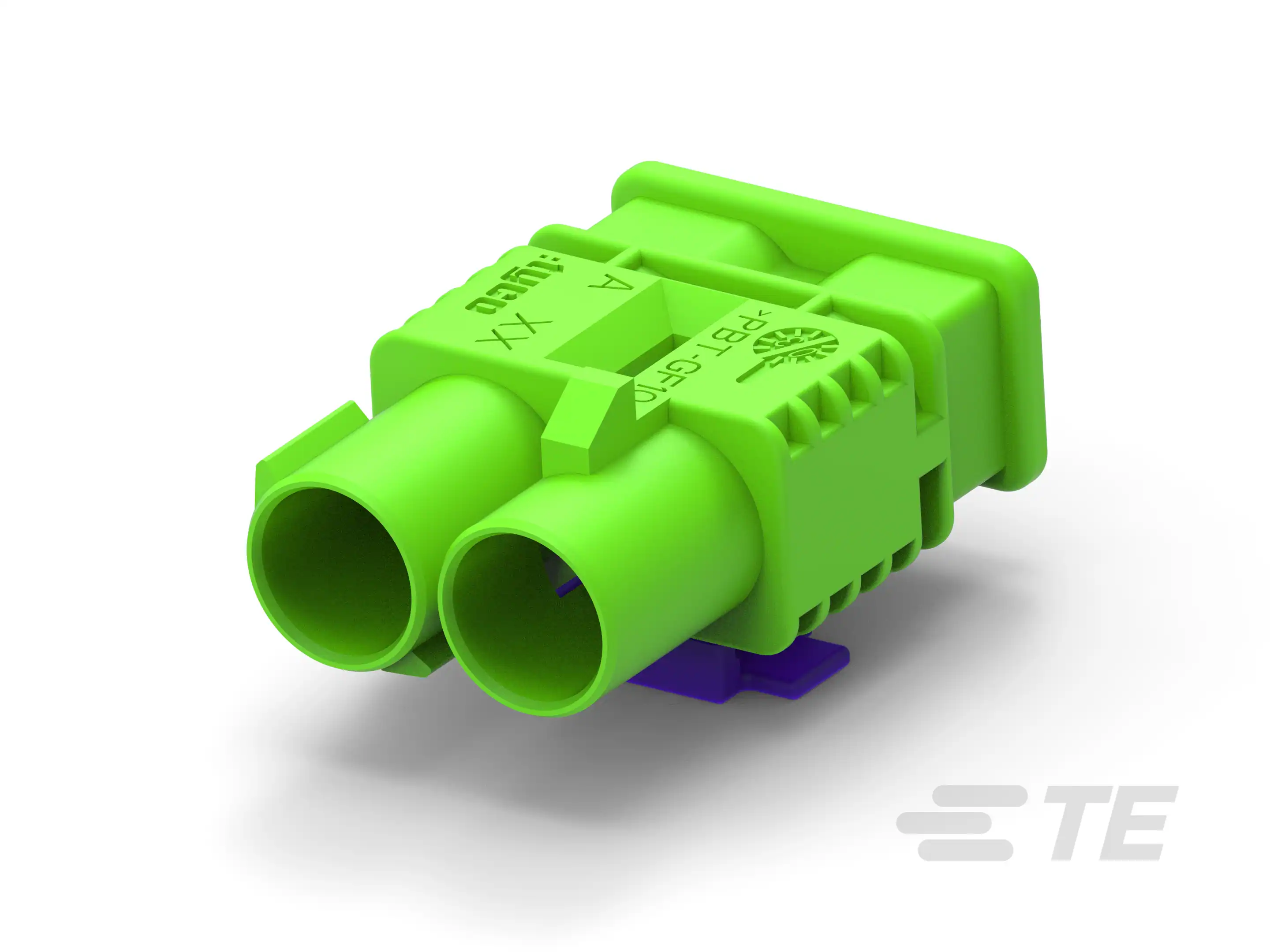

产品图
产品型号	3-1452483-4
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	2
标称电压架构(V)	800
阻抗(Ω)	50
电缆出口类型	直式
主体材料	PBT GF10
插针	带有
出线角度	180°
连接器和键控代码	N
端子类型	插座
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	无
外部端子电镀材料	无
接合插针直径	.5mm[.02in]
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
中心线（间距）	8mm[.31in]
连接器高度	13.1mm[.51in]
产品长度	17.4mm[.68in]
产品宽度	26.4mm[1.03in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85
工作温度（最大值）(°F)	149 | 158 | 167 | 176 | 185
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 85°C[-40 – 185°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-2
封装方法	Box
封装数量	200
电介质材料	无
能够保证连接器位置	否
采购入口	3-1452483-4现货
原厂手册	3-1452483-4数据手册.PDF

二、3-1452483-4配套型号

配套型号	产品图
1-1452480-4
1719794-1	暂无
更多配套型号查询	3-1452483-4配套型号大全

三、3-1452483-4适用领域

泰科3-1452483-4连接器凭借其高信号完整性与稳定性能，广泛应用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-2标准与键控代码N机制防止误插，适用车载ECU和传感器接口的线缆互连，800V电压架构确保行车安全与信号可靠性。

2. 工业自动化与设备控制：PBT GF10主体材料（耐温-40°C至85°C）适应高振动环境，缆到缆系统支持工厂机械的传感器信号传输与稳定控制链路。

3. 通信与数据传输：50Ω阻抗与0-6GHz工作频率优化信号完整性，支持路由器、交换机内部数据线缆互连，8mm中心间距平衡连接密度与抗干扰能力。

4. 消费电子与集成系统：自由悬挂安装方式适配紧凑空间布线，紧凑尺寸（17.4mm×26.4mm）简化设备内部线缆管理，便于家用电器和便携电子产品的小型化集成。

该连接器通过镀金端子接触、宽温适应性与可靠接合固定，确保复杂应用场景中的长期耐用连接，粉绿色外壳进一步增强工业环境中的识别性。

四、3-1452483-4常见问题与解决方案

1. 自由悬挂安装稳定性不足

问题：采用电缆安装（自由悬挂）方式时缺乏机械固定点，外部振动或物理应力易导致连接器移位。

方案：增设应力消除结构（如线缆卡扣或绑带），优化线缆受力分布；或设计辅助支撑架分散机械载荷。

2. 密封防护性能下降

问题：本体设计未包含密封功能，潮湿环境（湿度＞80%RH）或粉尘暴露可能引发内部污染。

方案：定期清洁接触界面；外接硅胶密封套增强防潮性能；严控部署环境湿度（建议≤80%RH）。

3. 压接端子接触失效

问题：Φ0.5mm金镀层母端子因压接公差超限（＞±0.2mm）或氧化导致接触电阻异常。

方案：按SAE/USCAR-2标准控制压接高度；使用无损伤清洁工具处理氧化层；超出公差范围须更换端子。

4. 外壳结构劣化

问题：PBT GF10材质在高温工况（＞85°C）或酸碱环境下易发生蠕变变形。

方案：规避强腐蚀性介质接触；持续＞85°C场景替换金属壳体型号；建立周期性结构完整性检测机制。

5. 插接定位失准

问题：键控代码"N"未与公端精确匹配，引发端子对位偏差或插合松脱。

方案：插接前双向核验键控代码及端子序列；采用导向夹具辅助对接，确保180°出线轴向对准。
