泰科1-1719261-2是一款单芯线对线连接器，采用电缆安装（自由悬挂）设计，出线角度为90°，适于狭小空间布置。主体采用高强度阻燃材料PA66-GF30制成，胭脂红色壳体。其核心为母端子护套结构，配置金镀层(Au)的插座端子，接触件直径0.5mm，支持800V电压架构，专为信号传输电路优化。该连接器兼容DACAR 462、RG 174等特定线缆，通过压接方式端接，具备定位功能确保安装准确性，但不具备密封和屏蔽特性。整体尺寸为16.95mm(长)×10.25mm(宽)×9.8mm(高)，适用于汽车电子及工业设备中的低压信号互联场景。

一、1-1719261-2中文手册

分类	详情

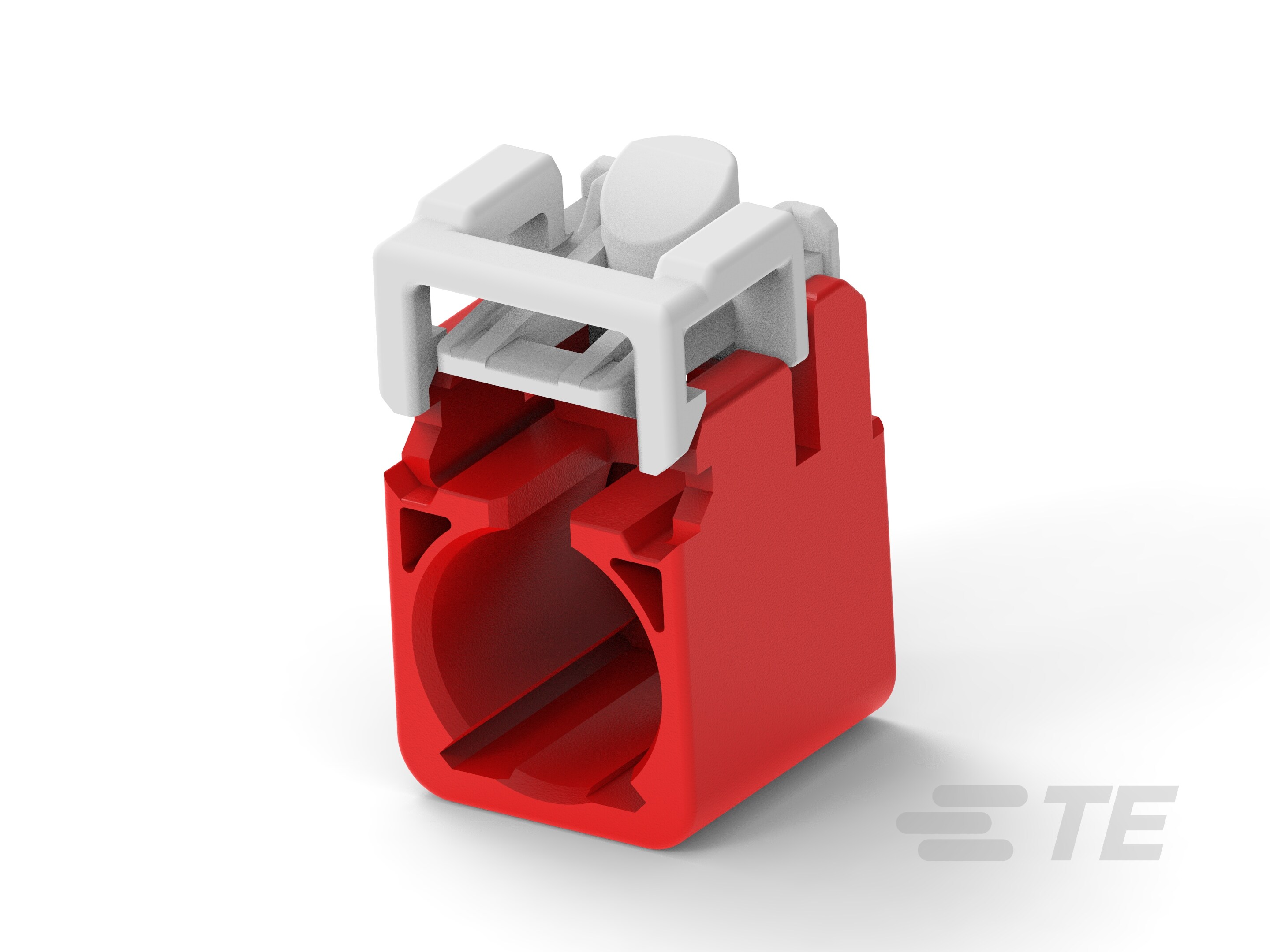

产品图
产品型号	1-1719261-2
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
电缆出口类型	固定
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	L
端子类型	插座
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	无
外部端子电镀材料	无
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	胭脂红
连接器高度	9.8mm[.38in]
产品长度	16.95mm[.66in]
产品宽度	10.25mm[.4in]
电缆类型	DACAR 462 | RG 174 | RTK 031
屏蔽	否
电路应用	Signal
封装方法	Box
封装数量	4800
电介质材料	无
能够保证连接器位置	是
采购入口	1-1719261-2现货
原厂手册	1-1719261-2数据手册.PDF

二、1-1719261-2配套型号

配套型号	产品图
1-1452581-2
更多配套型号查询	1-1719261-2配套型号大全

三、1-1719261-2适用领域

泰科1-1719261-2连接器专为高精度信号传输与紧凑空间设计，凭借其可靠性及特定结构特性，主要适用以下领域：

1. 工业自动化与控制系统

PA66 GF30增强型尼龙壳体（-30℃至80℃耐温）提供机械强度与热稳定性，固定90°出线角度优化线缆布局，适用于PLC模块、传感器及控制柜内稳定连接，耐受振动与工业环境应力。

2. 汽车电子与高压部件

金（Au）镀层端子的低接触电阻（0.5mm插针直径）保障信号完整性，键控代码L结构防止误插，结合800V电压架构适配车载ECU、电池管理系统等高压信号传输场景。

3. 医疗电子设备内部连接

自由悬挂安装设计便于设备内部灵活布线，可维修式插座结构简化检测维护流程，无尘环境兼容性满足医疗仪器对可靠接插的严苛需求。

4. 高密度信号传输场景

单行1位精密布局与线到线/缆到缆连接方式，支持通信基站、路由设备等紧凑空间内的信号链路构建，金镀层端子有效抑制信号衰减。

5. 特种线缆与专业设备

兼容DACAR 462、RG 174等多类型屏蔽/非屏蔽线缆，压接端接确保长期连接的可靠性，适配测试仪器、航空航天设备等专业领域线束组装。

该连接器通过金镀层接触件、机械键控及增强工程塑料结构，在高温、高振动场景中保持连接稳定性，胭脂红色外壳显著提升设备维护时的部件辨识效率。

四、1-1719261-2常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂安装方式在振动环境中易引发连接器移位或电缆应力集中，导致接触中断或机械损伤。

方案：增设应力消除装置（如线缆卡扣或扎带），优化电缆弯曲半径；对高频振动场景，建议增加辅助支撑结构分散外力。

2. 环境防护失效

问题：非密封设计在湿度＞80%RH或粉尘环境中易引发内部污染，长期暴露可能导致端子腐蚀。

方案：在潮湿工况下使用热缩套管二次防护；定期清洁连接器表面沉积物；避免强酸/碱环境接触。

3. 端子接触异常

问题：插座端子压接高度超公差（标称±0.2~0.5mm）或镀金层磨损，引起电阻升高或信号断续。

方案：采用专用压接工具校准高度；使用无纺布蘸电子清洁剂擦拭接触面；定期检测接触电阻（建议＜5mΩ）。

4. 外壳结构损伤

问题：PA66 GF30材质在＞125℃高温下易软化变形，机械冲击可能导致锁扣断裂。

方案：高温场景更换金属外壳衍生型号（如适用）；安装时避免外力撞击键控槽；季度巡检外壳完整性。

5. 连接器对位偏差

问题：键控代码"L"未与公端精准匹配，或端子排列顺序错误导致插接失效。

方案：插合前双重验证键控标识及端子序列；使用导向柱辅助插接；施加轴向推力至锁定声反馈。
