泰科3-1719261-4是一款由泰科电子设计的高可靠性单孔位连接器，专为线到线或缆到缆系统设计，标称电压架构为800V，适用于信号传输应用。其主体材料采用阻燃尼龙PA66 GF30，提供坚固耐用性和轻量化特性（尺寸约为16.95mm×10.25mm×9.8mm）；端子类型为母插座，接触点镀金以确保低电阻高电气性能，端接方法为压接，出线角度为90度固定式，便于安装。兼容电缆包括DACAR 462、RG 174和RTK 031，适合汽车、工业设备等领域要求精确连接的场景。此产品体现了泰科在连接解决方案中的领先技术，强调性能和耐久性。

一、3-1719261-4中文手册

分类	详情

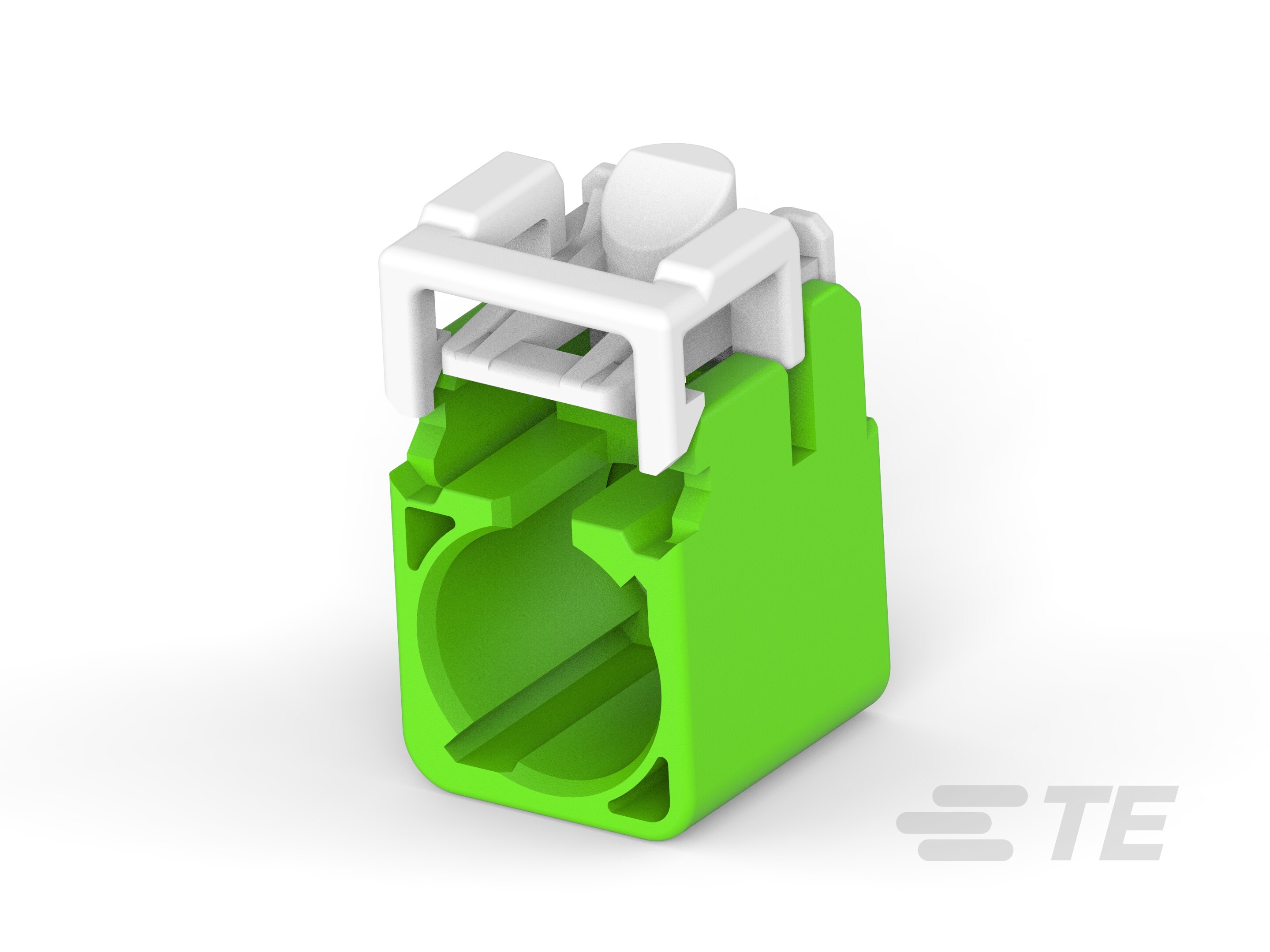

产品图
产品型号	3-1719261-4
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
电缆出口类型	固定
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	N
端子类型	插座
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	无
外部端子电镀材料	无
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
连接器高度	9.8mm[.38in]
产品长度	16.95mm[.66in]
产品宽度	10.25mm[.4in]
电缆类型	DACAR 462 | RG 174 | RTK 031
屏蔽	否
电路应用	Signal
封装方法	Box
封装数量	4800
电介质材料	无
能够保证连接器位置	是
采购入口	3-1719261-4现货
原厂手册	3-1719261-4数据手册.PDF

二、3-1719261-4配套型号

配套型号	产品图
1-1452581-4
更多配套型号查询	3-1719261-4配套型号大全

三、3-1719261-4适用领域

泰科3-1719261-4连接器凭借其高电压架构、可靠信号传输及紧凑型设计，广泛应用于以下领域：

1. 工业自动化与控制：PA66 GF30主体材料提供耐化学性和抗冲击性（通常适用温度-40℃至100℃），压接线缆端接与固定电缆出口适应高振动环境，适合传感器接口、设备控制链路等场景，确保稳定信号连接。

2. 汽车电子与互联交通：标称电压800V架构支撑电动车部件应用，键控代码N防止端子误插，自由悬挂安装方式简化线束布局，插座端子设计保障车载信号可靠传输。

3. 可再生能源系统：如太阳能控制器与风力发电监控，粉绿色外壳便于识别，90°出线角度优化电缆空间，PA66 GF30材料抵抗环境侵蚀，支持紧凑能源设备信号布线。

4. 医疗仪器与诊断设备：金镀层接触件提供低接触电阻和防腐蚀性，简化高频信号传输；可维修结构提升维护效率，适用于内部连接以减少信号干扰风险。

5. 通信与智能设备：线到线连接系统适配数据路由器或智能家居模块，单行1位布局（间距未明）确保信号完整性，固定电缆出口支持高效安装。

该连接器通过高电压能力、金电镀端子及优化安装方式，在复杂应用中实现长期可靠连接，粉绿色外壳增强工业环境的视觉辨识。

四、3-1719261-4常见问题与解决方案

1. 安装稳定性不足

问题：电缆安装（自由悬挂）方式缺乏机械固定点，受设备振动或外力拉扯易导致连接器松脱。

方案：增加应力消除卡扣或绑带固定线缆，优化线束走向避免单点受力；工况振动强烈时增设支撑架分散应力。

2. 密封防护失效风险

问题：非密封设计（可密封性为否）在潮湿环境中易因密封面污染或高湿度（>80%RH）引发介质渗透。

方案：定期清理端面杂质，外涂硅胶增强防水层；控制环境湿度≤80%RH，腐蚀性场景改用防护等级更高的型号。

3. 接触端子导通异常

问题：Φ0.5mm金镀层母端插座若压接高度超公差范围（±0.2~0.5mm）或氧化，将导致接触电阻增大。

方案：严格按压接工艺公差操作，使用无纺布蘸电子清洁剂轻拭端子；持续性接触不良需更换同规格新端子。

4. 外壳结构损伤

问题：尼龙6/6增强材料（PA66 GF30）长期暴露于>125℃环境易变形，强酸/碱介质可能加速老化。

方案：避免接触腐蚀性液体；高温工况切换金属壳体型号；每季度目视检查外壳裂纹或色变。

5. 键控定位偏差

问题：键控代码N未与公端精确匹配时，可能导致端子错位或插合阻力异常。

方案：插接前双向校验键控标识与端子序列；使用导向柱辅助对准工具确保完全插合到位。

特别提示：该连接器适用于800V信号电路（非屏蔽），建议配套专用线缆（如DACAR 462/RG 174）。金属壳体替换型号需确保电气参数兼容性。
