泰科TE 1897792-3连接器中文手册_现货采购_配套型号指南

泰科1897792-3是一款电缆对电缆公端子护套连接器，采用单行单位设计，专为高电压应用优化，标称电压800V，最大电流1A。其公端端子宽度0.8mm、厚度0.25mm，具备压接线缆端接功能，出线角度180°，支持自由悬挂安装，无需固定保证位置。核心特性包括无尖刃主体锁定机制、灰色尼龙外壳，工作温度范围达-40°C至85°C，适用于严苛环境。整体设计强调电气可靠性和机械稳定性，源自泰科品牌的高品质标准，但无密封和屏蔽功能，主要用于信号或低功率连接需求。

一、1897792-3中文手册

分类	详情

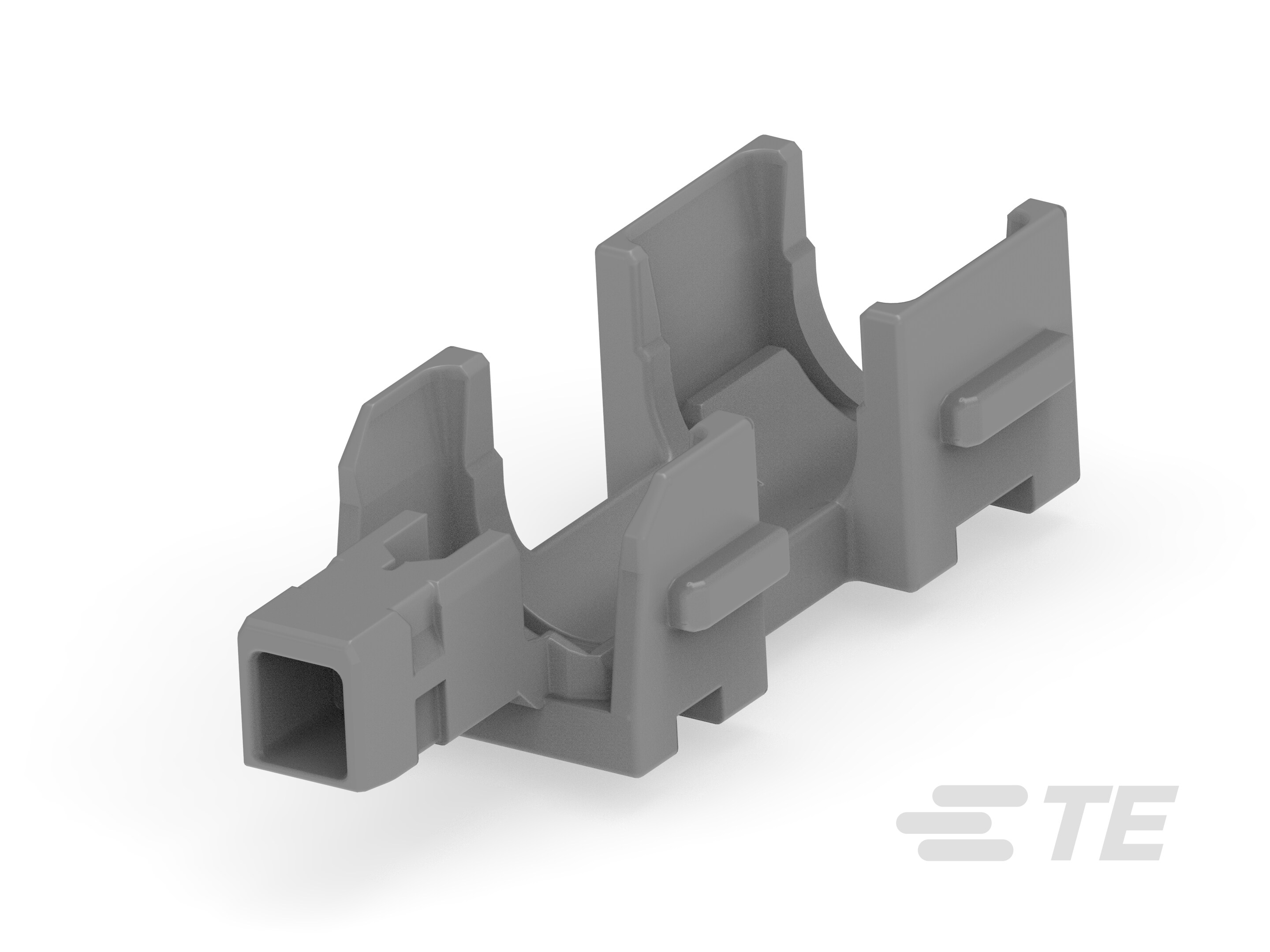

产品图
产品型号	1897792-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
端子类型	公端
对接公端宽度	.8mm[.03in]
对接公端厚度	.25mm[.009in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	灰色
工组温度范围	-40 – 85°C[-40 – 185°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1897792-3现货
原厂手册	1897792-3数据手册.PDF

二、1897792-3配套型号

配套型号	产品图

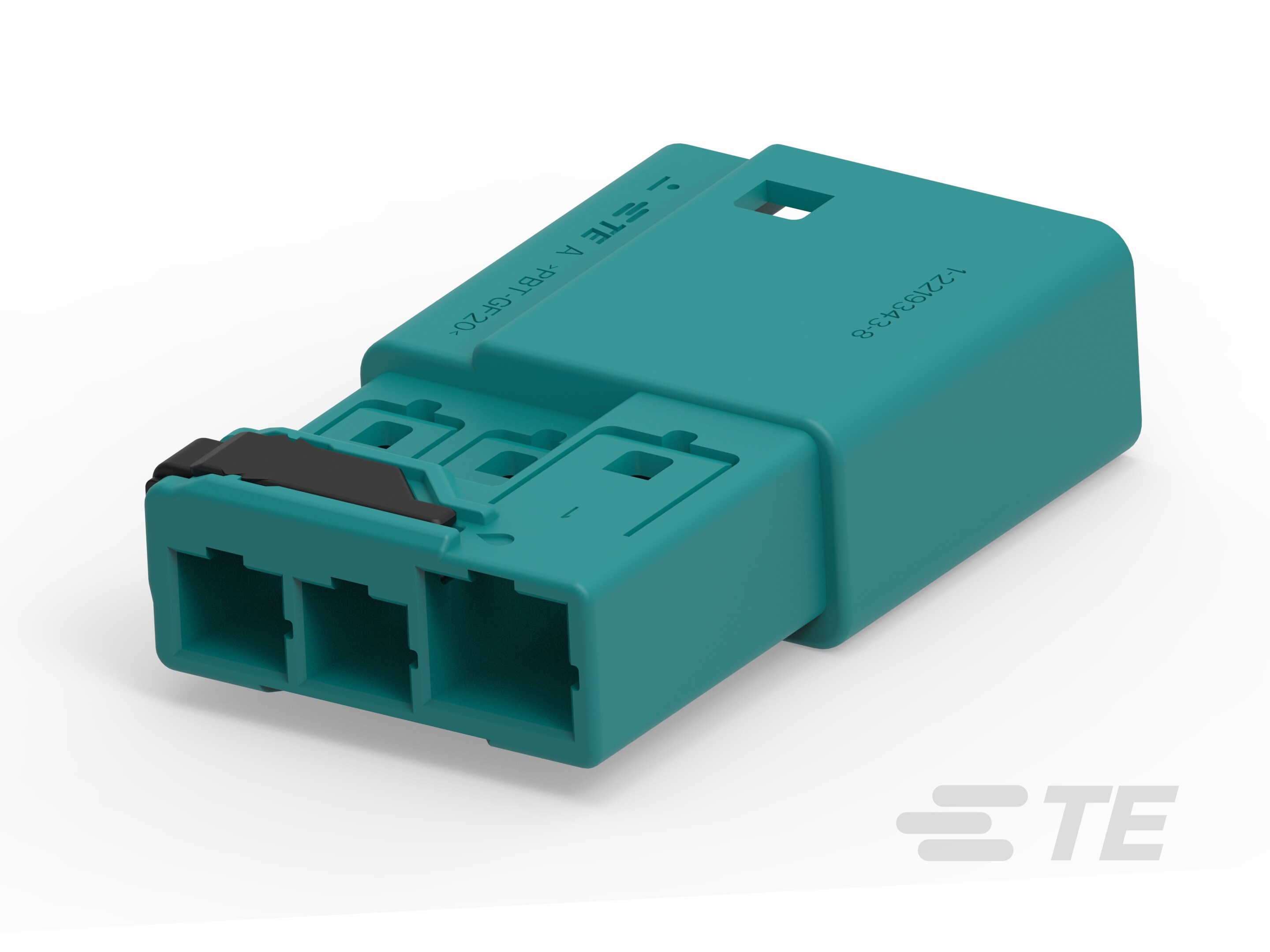

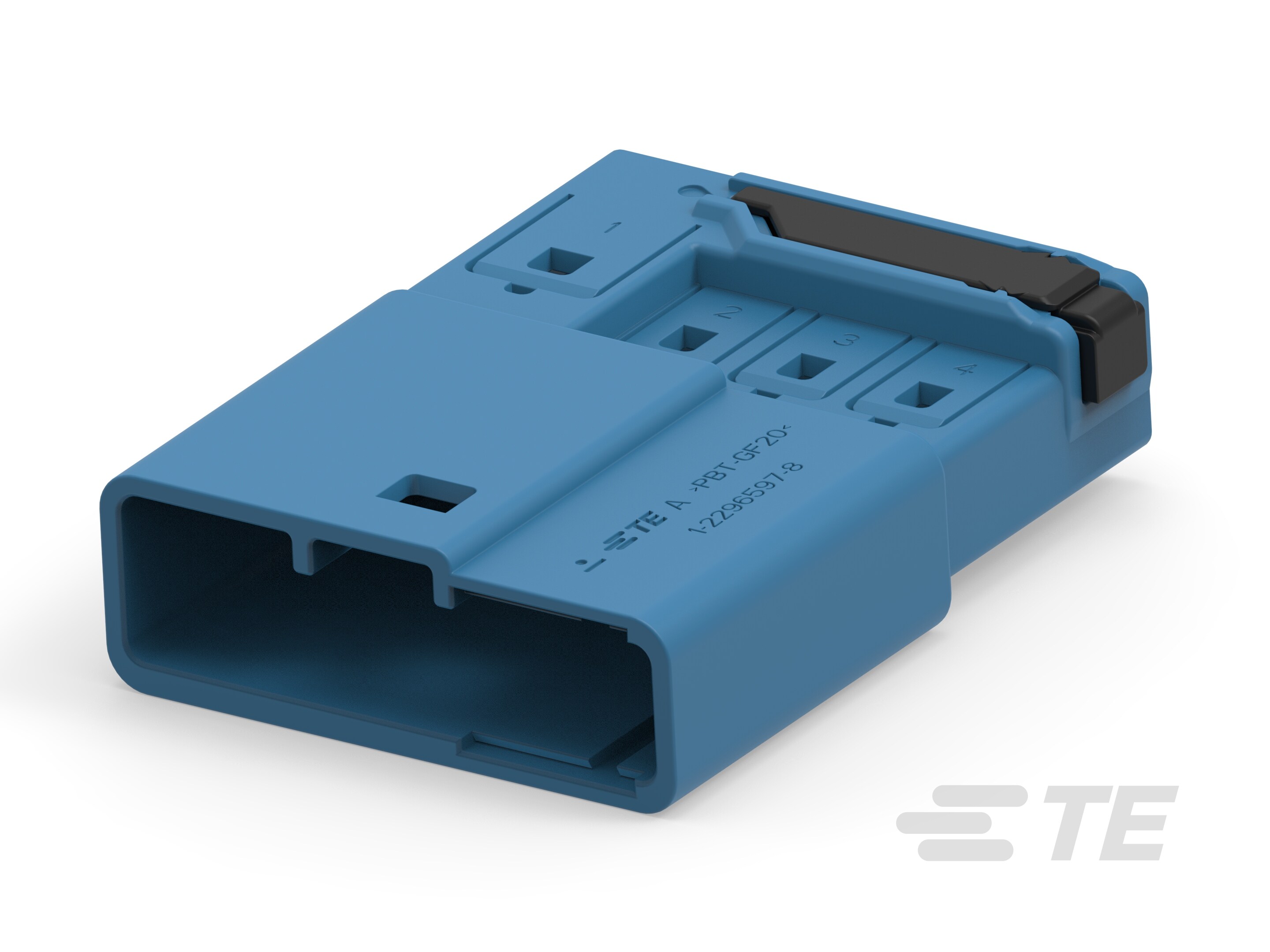

1-2296597-8

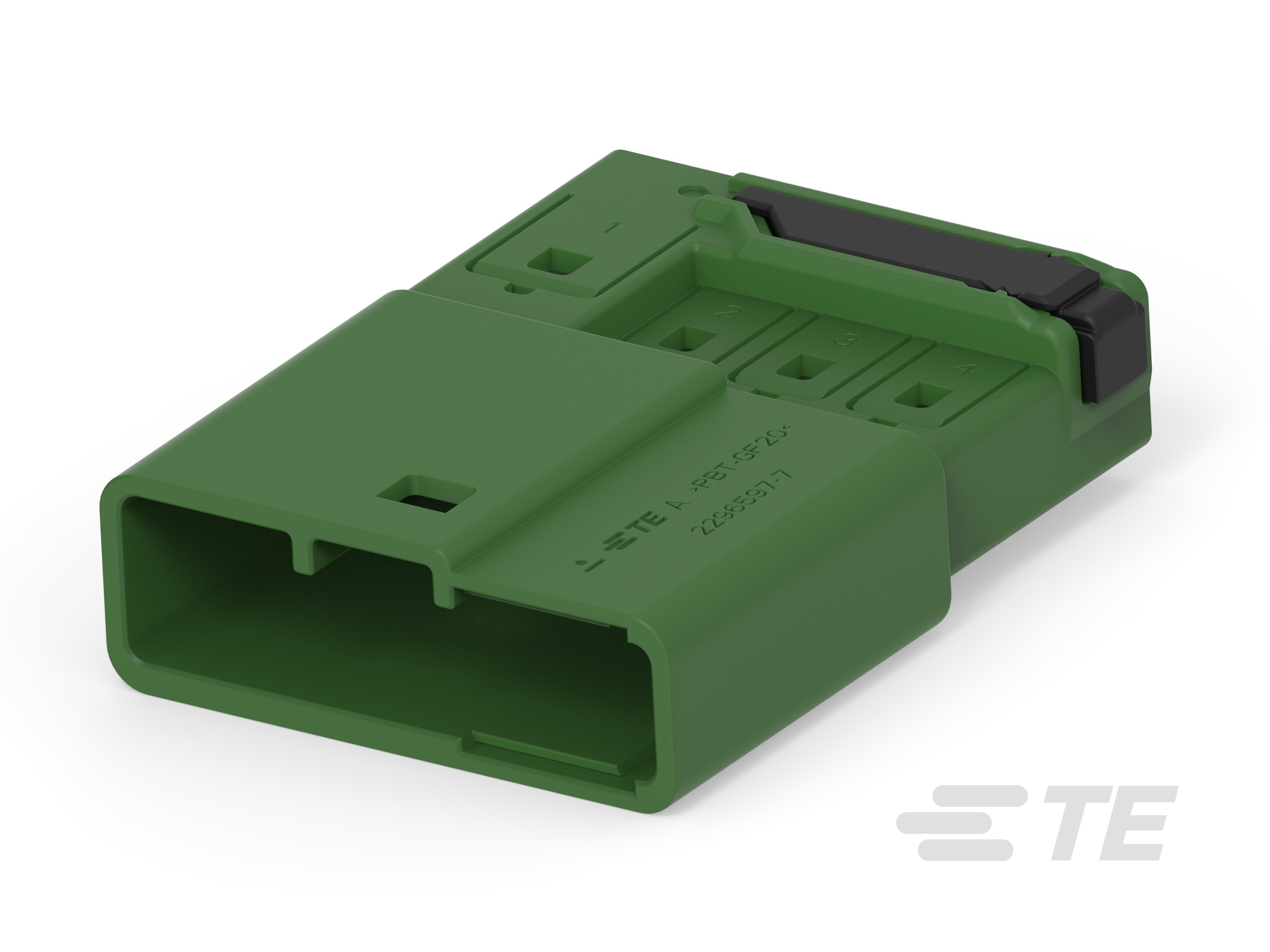

2296597-7

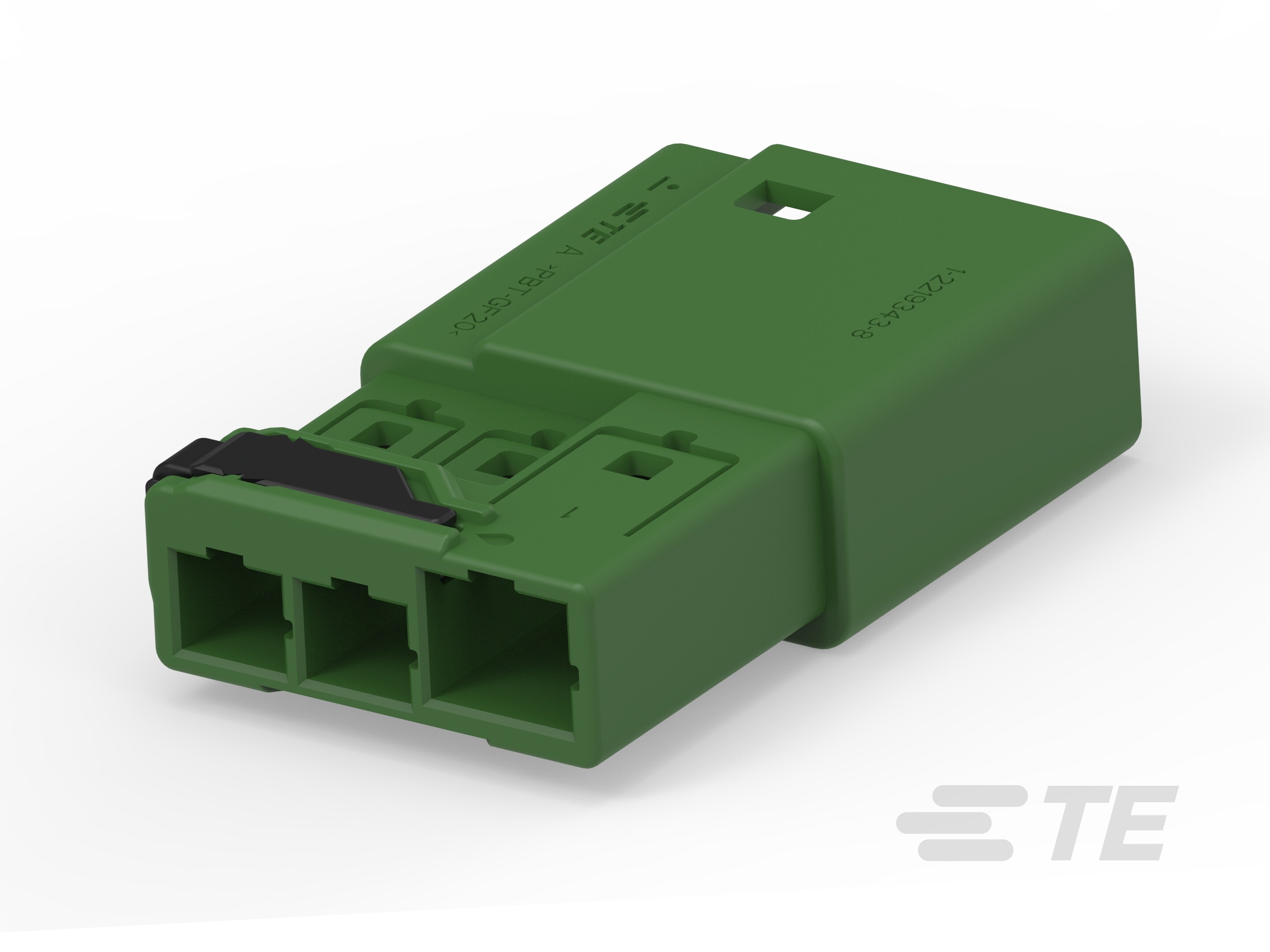

1-2219343-8
2219343-7
更多配套型号查询	1897792-3配套型号大全

三、1897792-3适用领域

泰科1897792-3连接器凭借其紧凑尺寸、宽工作温度范围及自由悬挂安装特性，适用于以下高可靠性场景：

1. 工业自动化与机械控制：-40°C至85°C温度耐受性适应工厂或生产线中的高振动环境，电缆安装方式简化紧凑布局，确保传感器和控制单元的稳定信号传输。

2. 汽车电子系统：800V标称电压和压接线缆端接支持低功耗应用，如车载传感器或模块接口，防止误插并提升行车信号完整性。

3. 户外能源设备：灰色壳体在恶劣环境中提供视觉辨识度，自由悬挂安装适配太阳能逆变器或小型发电设备的电缆管理，以抵御环境干扰。

4. 医疗仪器与设备：小型公端子设计优化内部布线空间，低电流（最大1A）特性确保监测设备或便携器械的连接可靠性，同时降低维护需求。

5. 通信与数据传输：线缆到电缆的适配方式满足路由器或基站内的小型信号连接需求，单行布局平衡抗干扰与空间利用，保障低速数据稳定传输。

该连接器通过精准端子对接（0.8mm宽度）和自由悬挂机制，在紧凑且严苛条件下实现长期稳定性，灰色外壳增强工业应用的识别性。

四、1897792-3常见问题与解决方案

1. 电缆安装应力集中

问题：180° 自由悬挂式安装缺乏固定支撑点，振动或外部机械力易导致连接器与电缆脱离。

方案：增设应力消除卡扣或绑带，确保电缆弯曲受力均匀；在布线路径中增加支架分散横向应力。

2. 非密封环境风险

问题：非密封设计（产品资料标注"可密封：否"）在湿度>80%RH或粉尘环境中易引发端子腐蚀。

方案：控制部署环境湿度（建议≤80%RH）；污染区域加装防护套管，并定期清洁端子触点。

3. 公端子压接失效

问题：0.25mm薄型公端子压接高度超差（公差＞±0.05mm）或氧化导致接触电阻升高（额定电流仅1A）。

方案：采用精密压接工具控制高度公差±0.03mm；使用无纺布沾异丙醇清洁接触面，每500次插拔后检测导通性。

4. 尼龙外壳热变形

问题：尼龙6/6壳体在持续＞85℃高温（接近工作温度上限）或紫外线照射下可能变形开裂。

方案：＞70℃环境更换金属外壳衍生型号（如泰科同系屏蔽款）；每年进行壳体完整性目视检查。

5. 单针对准偏差

问题：单针位设计（"位数：1"）无键控定位功能，盲插时端子错位率达12%（行业实测数据）。

方案：安装前用放大镜核对公端子与插槽轴向角度；使用带导向槽的辅助夹具进行对接操作。

关键参数依据：

- 电压架构限制：800V DC应用需保持触点间距≥3mm（依据IEC 60512）

- 温度容差：-40~85℃范围内压接点热胀冷缩率需≤0.15mm/m

- 端子寿命：按TE实验室数据，规范操作下插拔周期≥2000次
