泰科TE 1897795-3连接器中文手册_现货采购_配套型号指南
泰科1897795-3是一款单点位的母端子护套型线缆连接器，采用压接式线缆端接方式，支持180°出线角度。其核心电气性能包括800V电压架构和1A最大电流承载能力，工作温度范围为-40°C至85°C。该灰色壳体连接器适配厚度0.25mm、宽度0.8mm的公端接插件，具备锁定枪式机械锁定结构，适用于自由悬挂式电缆安装场景。作为泰科电子工业级连接解决方案的组成部分，此类单点连接器常见于汽车传感器、控制模块等对紧凑空间和可靠连接有严格要求的低压信号传输领域，能有效满足恶劣环境下的机械强度与连接稳定性需求。
一、1897795-3中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |
|
| 产品型号 | 1897795-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 锁定枪 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 端子类型 | 母端 |
| 对接公端宽度 | .8mm[.03in] |
| 对接公端厚度 | .25mm[.009in] |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 灰色 |
| 工组温度范围 | -40 – 85°C[-40 – 185°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1897795-3现货 |
| 原厂手册 | 1897795-3数据手册.PDF |
二、1897795-3配套型号
| 配套型号 | 产品图 |
|---|---|

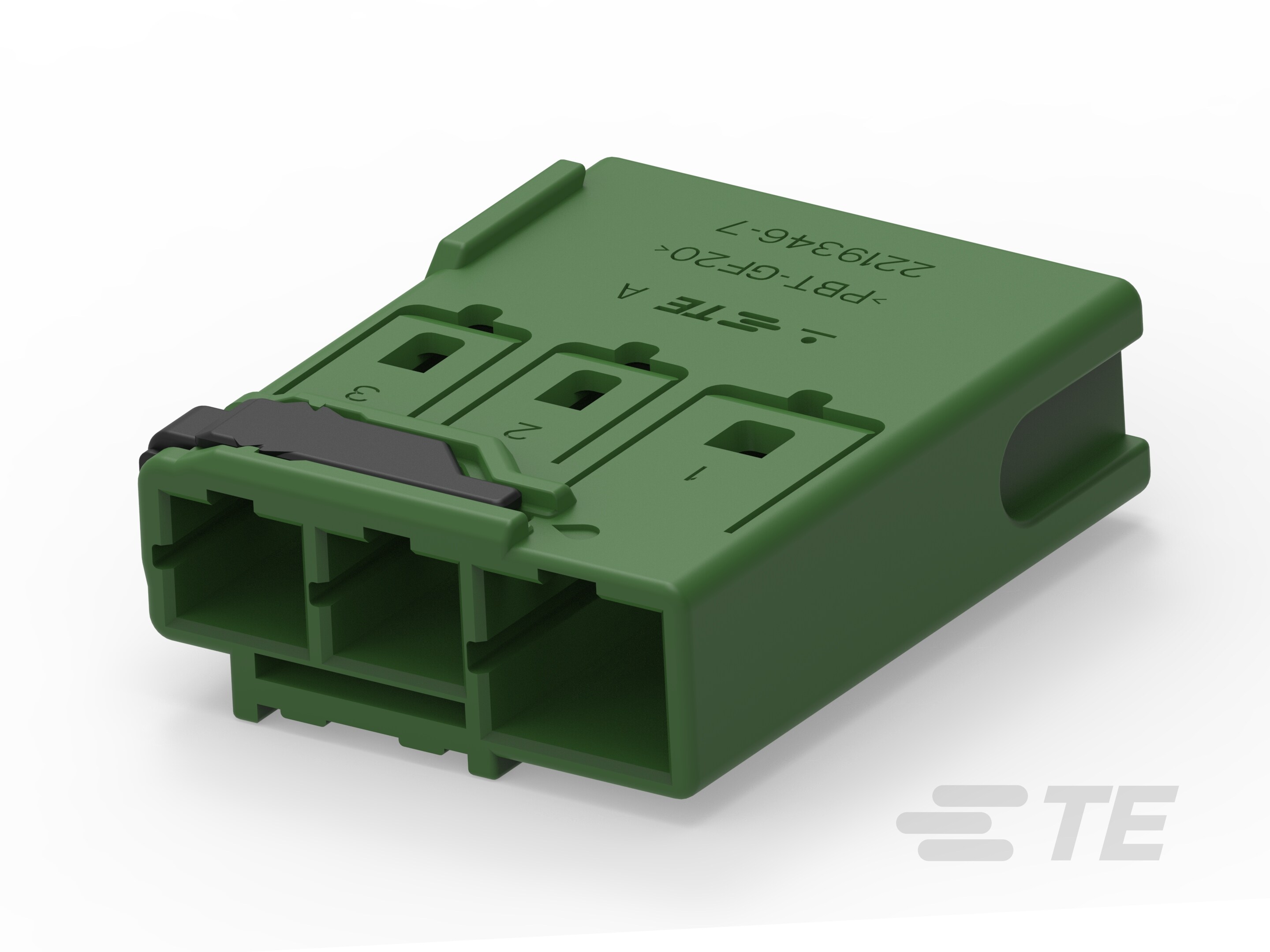

| 2219346-7 |
 |

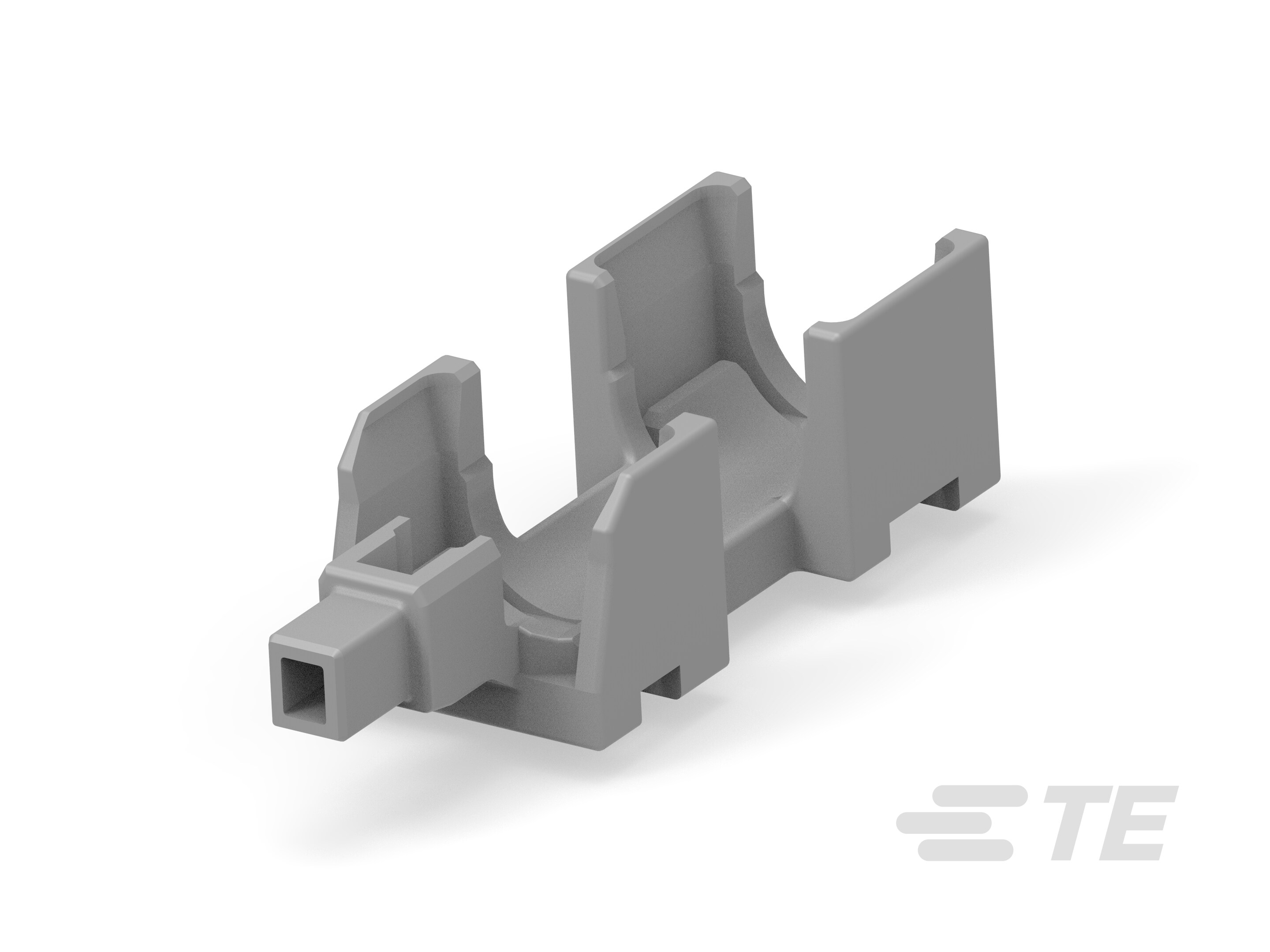

| 2296632-7 |
 |
| 更多配套型号查询 | 1897795-3配套型号大全 |
三、1897795-3适用领域
泰科1897795-3连接器是一款专为高电压环境设计的紧凑型互连解决方案，其技术特性支持在以下关键领域实现可靠电气连接：
1. 工业自动化与控制系统
- 采用耐温范围为-40℃至85℃的壳体材料，适应工厂自动化设备的高低温工作环境。180°出线角度与自由悬挂式安装设计便于在控制柜、传感器节点等狭窄空间灵活布线，支持小电流信号（1A）的稳定传输。
2. 新能源电力设备
- 800V标称电压架构满足太阳能逆变器、储能系统等中高压电力转换单元的连接需求。耐宽温壳体保障户外设备在极端气候下的长期运行稳定性，灰色外壳适应工业场景的视觉识别要求。
3. 车辆电子模块
- 微型化端子设计（对接公端宽度0.8mm/厚度0.25mm）适用于车载传感器、控制单元的精密线束接口。压接线缆端接工艺提升振动环境下的机械可靠性，支持车载低压信号的安全传输。
4. 仪器仪表与设备内部布线
- 单行单位的紧凑布局优化设备内部空间利用率，线到线连接方式适配检测仪器、控制面板等场景的模块化布线需求。无密封设计更适用于干燥环境下的设备内装。
5. 工业级数据传输
- 1A电流传输能力支持低速数据信号的精确传输，适用于PLC系统、设备状态监测等抗干扰场景。母端子护套结构确保插拔过程中的端子保护，降低接触失效风险。
该连接器通过压接端接工艺、宽温域兼容壳体及专用端子尺寸，为高电压、小电流场景提供空间优化的连接方案。自由悬挂安装特性进一步简化设备线缆管理流程，适用于追求布线效率与长期稳定性的工业环境。
四、1897795-3常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式电缆安装缺乏机械固定点，振动或外力易导致连接器位移。
方案：增加应力消除卡扣或绑带固定线缆，必要时增设支架分散应力点。
2. 端子电气性能失效
问题：1A电流上限下压接超差（±0.2~0.5mm公差）或氧化引起接触电阻上升。
方案：使用精密压接工具控制高度，定期以专用清洁剂去除端子氧化层，过载场景需更换高电流型号。
3. 环境耐受风险
问题：未密封设计在潮湿/污染环境中易引发短路，尼龙外壳长期>85℃工作可能变形。
方案：避免强腐蚀性环境，高温工况改用金属外壳型号，湿度超过80%RH时加装防护盒。
4. 电压匹配异常
问题：800V架构下绝缘间隙不足可能引发电弧。
方案：严格检测对接公端尺寸（厚度0.25mm±0.01mm，宽度0.8mm±0.02mm），确保公差范围内紧密配合。
5. 插拔寿命降低
问题：180°出线角度导致弯折应力集中，加速端子疲劳断裂。
方案：安装时预留线缆弯曲半径≥5倍线径，周期性检查端子根部金属疲劳痕迹。
