泰科1924791-1是一款单针位缆到缆连接器，采用母端子护套设计，出线角度为180度，适用于RG 174或RG 316同轴电缆的自由悬挂安装。端接方式为压接，确保连接可靠性，工作温度范围广泛（-40°C至100°C），可适应工业或通信场景中的严苛环境。该连接器不具备密封、屏蔽或位置保证功能，但继承了泰科品牌的高稳定性和耐用性特点，适用于自动化、通信等领域的信号传输需求，提供持久性能支持。
一、1924791-1中文手册
| 分类 | 详情 |
|---|---|

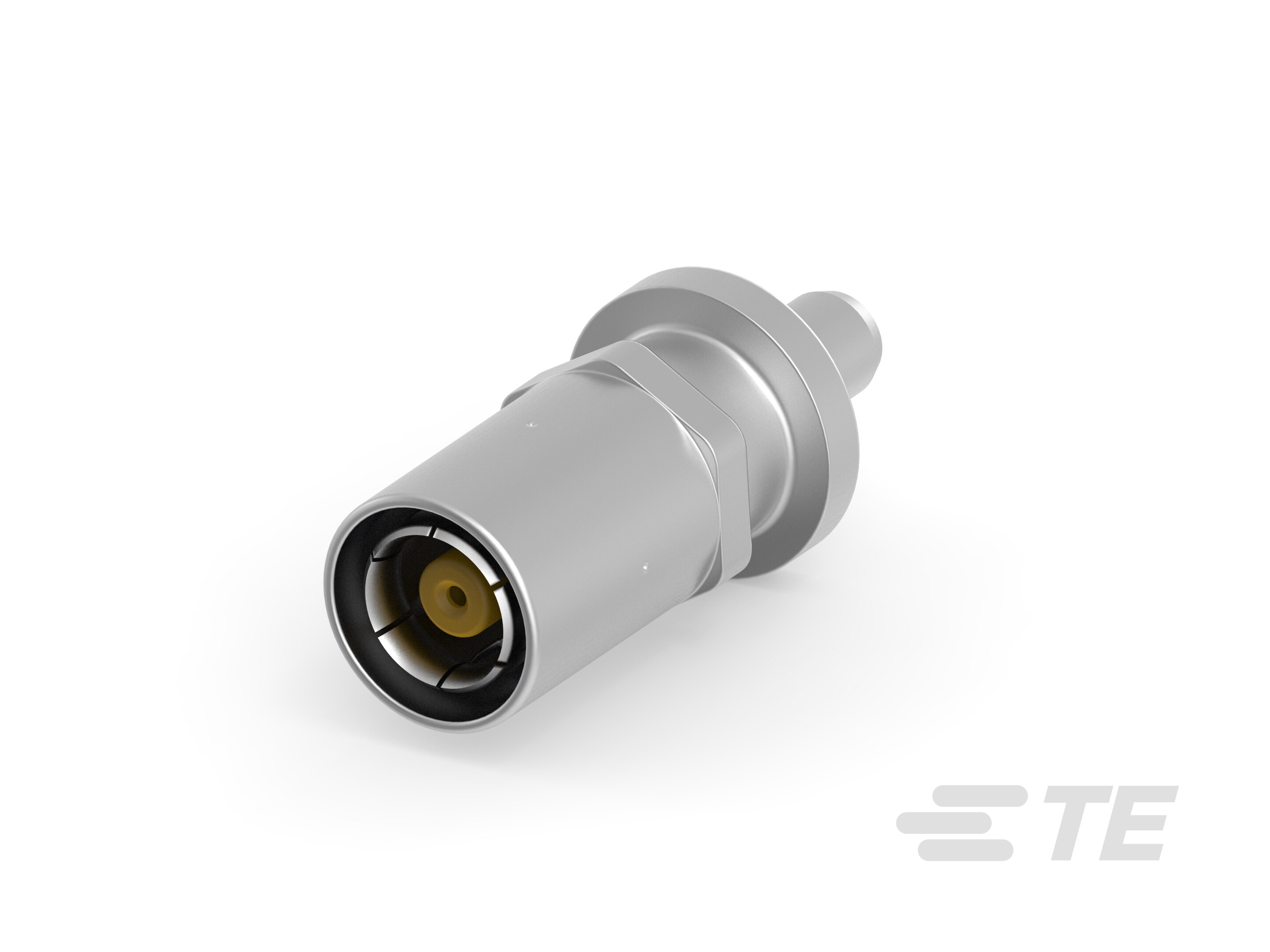

| 产品图 |
|
| 产品型号 | 1924791-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 电缆类型 | RG 174 | RG 316 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1924791-1现货 |
| 原厂手册 | 1924791-1数据手册.PDF |
二、1924791-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1924792-9 |
 |
| 2035141-3 | 暂无 |
| 5-1438911-7 | 暂无 |
| 1-2035141-0 | 暂无 |
| 1924792-6 | 暂无 |
| 更多配套型号查询 | 1924791-1配套型号大全 |
三、1924791-1适用领域
1. 工业设备线缆系统
180°出线结构与压接式端接（兼容RG 174/RG 316同轴线缆）简化狭小空间布线，-40℃至100℃宽温域耐受振动环境，适用于机械控制柜内部线缆管理和传感器信号传输。
2. 汽车电子线束连接
单行单点对接设计提升安装精度，自由悬挂式安装适配车载线束走向布局，耐高温特性满足引擎舱周边设备连接需求，保障ECU外围线路稳定连接。
3. 射频通信设备
专配同轴线缆的特性支持基站天线、射频模块等场景的弱信号传输，金属外壳结构增强抗电磁干扰能力，紧凑型单端口设计优化设备内部空间利用率。
4. 能源设备线缆对接
宽温度范围（-40~100℃）适应光伏逆变器、风电控制箱等温差变化环境，电缆直连结构简化户外设备维护流程，压接端接确保高振动工况下的电气连续性。
5. 测试仪器内部互联
耐疲劳端子与标准化同轴线缆接口，为示波器、频谱分析仪等设备提供可重复插拔的测试端口，180°出线减少线缆弯折应力。
该连接器通过窄体单点布局强化空间适应性，宽温域与同轴线缆兼容特性支撑关键场景的高可靠性连接，自由悬挂安装机制显著提升设备集成效率。
四、1924791-1常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，易受振动或机械外力影响，导致连接器位移或脱落。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布，或增设支撑结构以分散外部应力。
2. 密封性不足
问题：未设计密封功能，在高湿度或污染物环境中可能导致水分或杂质渗入，影响电气性能。
方案：定期清洁连接界面，增强环境控制（保持湿度≤80%RH），或使用外部防护套件补偿密封缺陷。
3. 端子接触不良
问题：1.2mm母端子压接高度公差超出范围或氧化，导致接触电阻升高，引发连接不稳定。
4. 外壳变形或腐蚀
问题：外壳在接近温度上限（100°C）或暴露于化学物质时易变形或劣化，降低结构完整性。
方案：避免高温或腐蚀性环境（如酸/碱接触），定期检查外壳状态，并在极端条件下选用替代型号或加固措施。
5. 键控错位或对准偏差
问题：未对齐键控代码或端子排列错误，造成连接不稳定或插入失败。
方案：安装前核对键控代码和端子顺序，使用对准工具辅助定位，确保精确对接以避免机械应力。
