泰科2-2287956-7是一款单孔高压连接器,采用灰色PA66 GF30材质壳体,专为电缆安装(自由悬挂)设计。其核心特性包括:支持高达800VAC的工作电压及800V标称电压架构,适用于0-6000MHz高频环境,同时维持50Ω阻抗。该连接器采用90°出线角度的压接式线缆端接,配备插座端子(最大电流1A),工作温度范围为-40°C至100°C。虽不具备屏蔽与密封功能,但具备连接器位置锁定机制,符合电缆到板/电缆到缆的系统配置需求,主要应用于需高电压稳定传输的工业场景。
分类 | 详情 |
---|---|

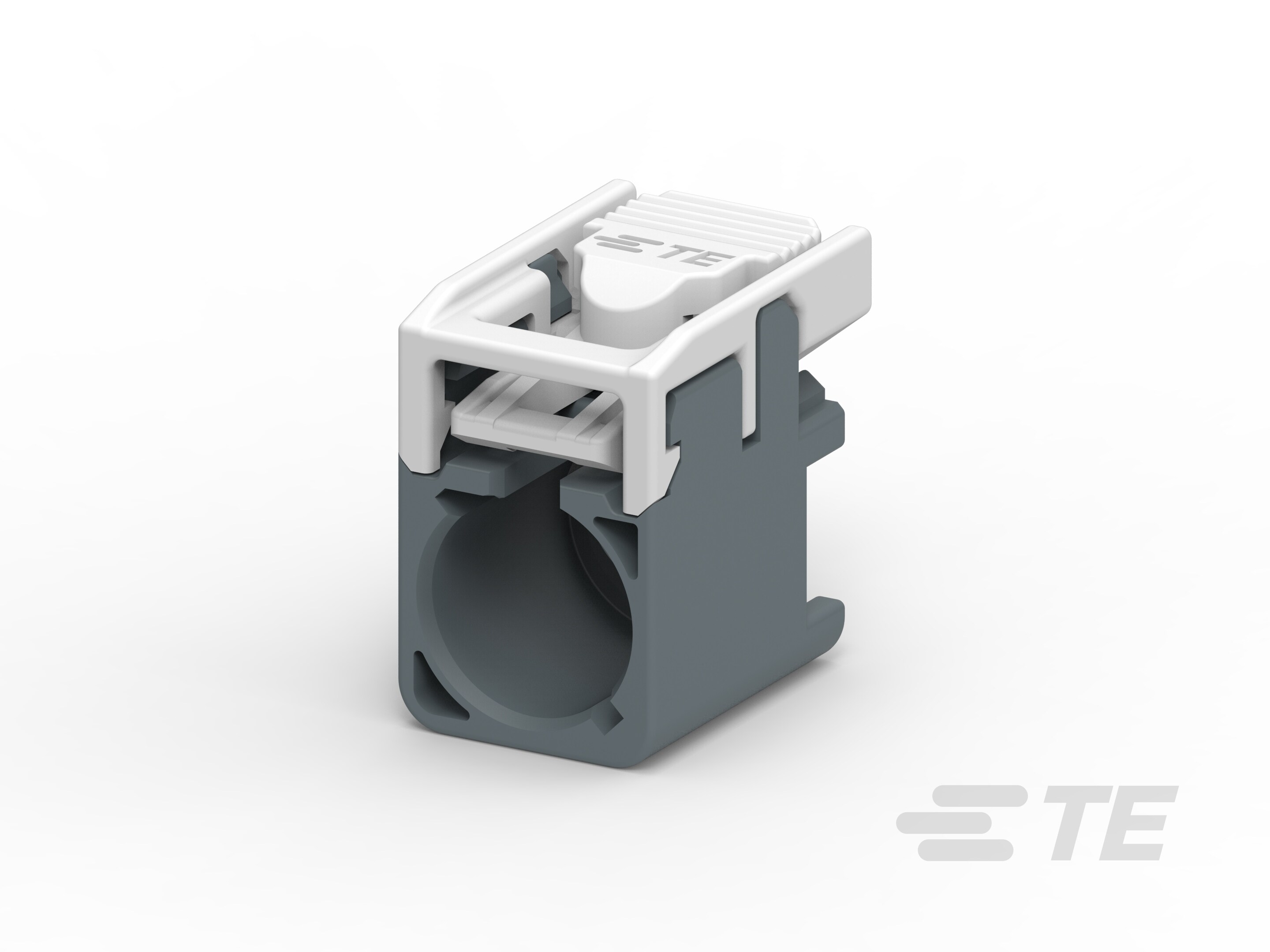

产品图 |
![]() |
产品型号 | 2-2287956-7 |
混合型连接器 | 否 |
连接器和端子端接到 | 电线和电缆 |
连接器系统 | 缆到板 | 缆到缆 |
可密封 | 否 |
连接器和壳体类型 | 母端子护套 |
行数 | 1 |
弹簧锁 | 不带 |
位数 | 1 |
标称电压架构(V) | 800 |
阻抗(Ω) | 50 |
工作电压(VAC) | 800 |
主体材料 | PA66 GF30 |
插针 | 不带 |
出线角度 | 90° |
连接器和键控代码 | G |
端子类型 | 插座 |
中心接触件 | 不带 |
端子额定电流(最大值)(A) | 1 |
线缆端接方法 | 压接 |
接合固定 | 带有 |
连接器安装类型 | 电缆安装(自由悬挂) |
壳体颜色 | 灰色 |
连接器高度 | 12.75mm[.501in] |
产品长度 | 17.45mm[.687in] |
产品宽度 | 9.8mm[.386in] |
工作温度(最大值) | 100°C[212°F] |
电缆类型 | RTK 031 |
工组温度范围 | -40 – 100°C[-40 – 212°F] |
工作频率范围(MHz) | 0 – 6000 |
屏蔽 | 否 |
封装方法 | Carton |
封装数量 | 400 |
能够保证连接器位置 | 是 |
采购入口 | 2-2287956-7现货 |
原厂手册 | 2-2287956-7数据手册.PDF |
配套型号 | 产品图 |
---|---|
1452581-7 |
![]() |
更多配套型号查询 | 2-2287956-7配套型号大全 |
泰科2-2287956-7连接器凭借其紧凑结构、宽温域适应能力及高频信号稳定性,适用于以下专业领域:
1. 工业自动控制设备
PA66 GF30工程塑料壳体(耐温-40°C至100°C)配合自由悬挂式安装,可承受产线机械振动与高温环境,适用于PLC控制柜、电机驱动单元等线缆端接场景,确保设备连续运行稳定性。
2. 新能源汽车电子系统
800VAC高压架构与-40°C耐寒特性适配车载电源管理系统、充电桩内部布线,90°出线设计优化狭小空间线缆排布,满足电动车严苛工况下的电气安全需求。
3. 高频通信与数据传输
50Ω标准阻抗与0-6GHz宽频带特性,保障基站射频模块、5G路由器等设备的信号完整性,单点位精准对接有效降低高频信号串扰风险。
4. 户外能源基础设施
工程塑料外壳抗紫外线老化,宽温域范围(-40–100°C)适应光伏逆变器、风电变桨系统的极温环境,灰色壳体满足工业设备标准视觉识别体系。
5. 精密仪器内部布线
压接式线缆端接(兼容RTK 031线缆)提供可靠电气连接,17.45mm紧凑长度与带应力消除结构简化医疗设备、检测仪器的模块化装配流程。
该连接器通过高频性能优化、自由端接设计及工业级防护材料,在高压、高振动场景中实现稳定信号传输,灰色壳体强化工业设备集成兼容性。
泰科2-2287956-7连接器常见问题与解决方案
1. 安装松动或脱落
问题:自由悬挂安装设计缺乏固定点,在振动或外部机械应力下易导致连接器位移或脱落。
方案:安装时添加应力消除附件(如绑带或卡扣),确保电缆受力均匀分布;或设计支撑结构分散外部载荷,避免局部集中应力。
2. 密封性不足
问题:不可密封结构对污染物或湿气敏感,尤其在环境湿度高于80%RH时可能引发内部锈蚀或短路。
方案:在潮湿区域定期清洁接口表面;使用辅助密封胶或硅胶圈增强防护,严格控制环境湿度至建议范围(≤80%RH)。
3. 端子接触不良
问题:压接不当或端子氧化可能引起接触电阻异常(典型公差±0.2~0.5mm),影响电流传输稳定性。
4. 外壳变形或腐蚀
问题:尼龙6/6材料外壳在高温(接近100℃)或腐蚀性流体中易发生软化或机械强度下降。
方案:避免暴露于强酸/碱环境;高温应用环境选用替代金属外壳型号,并定期检验外壳完整性及材料退化情况。
5. 键控错位或对准偏差
问题:键控代码G未准确匹配公端连接器,导致机械对接不稳或信号断续。
方案:安装前验证键控代码及端子排列顺序;使用专用对准工具辅助定位,确保机械和电气接口无偏差。
