泰科TE 3-2287956-0连接器中文手册_现货采购_配套型号指南

泰科3-2287956-0是一款单极单行的线缆安装型连接器，采用咖喱色PA66 GF30壳体。作为母线端子护套，适用于线对板和线对线连接系统，具有90度出线结构。其核心电气参数包括50Ω阻抗、800V工作电压（直流或交流）及1A最大载流能力，支持0-6000MHz工作频率。产品满足-40℃至100℃的宽温操作要求，通过压接实现线缆端接（适用RTK 031型电缆），并采用卡扣式接合固定设计。该连接器符合工业级基础防护需求（无密封性，不防潮），紧凑尺寸为17.45mm×9.8mm×12.75mm。

一、3-2287956-0中文手册

分类	详情

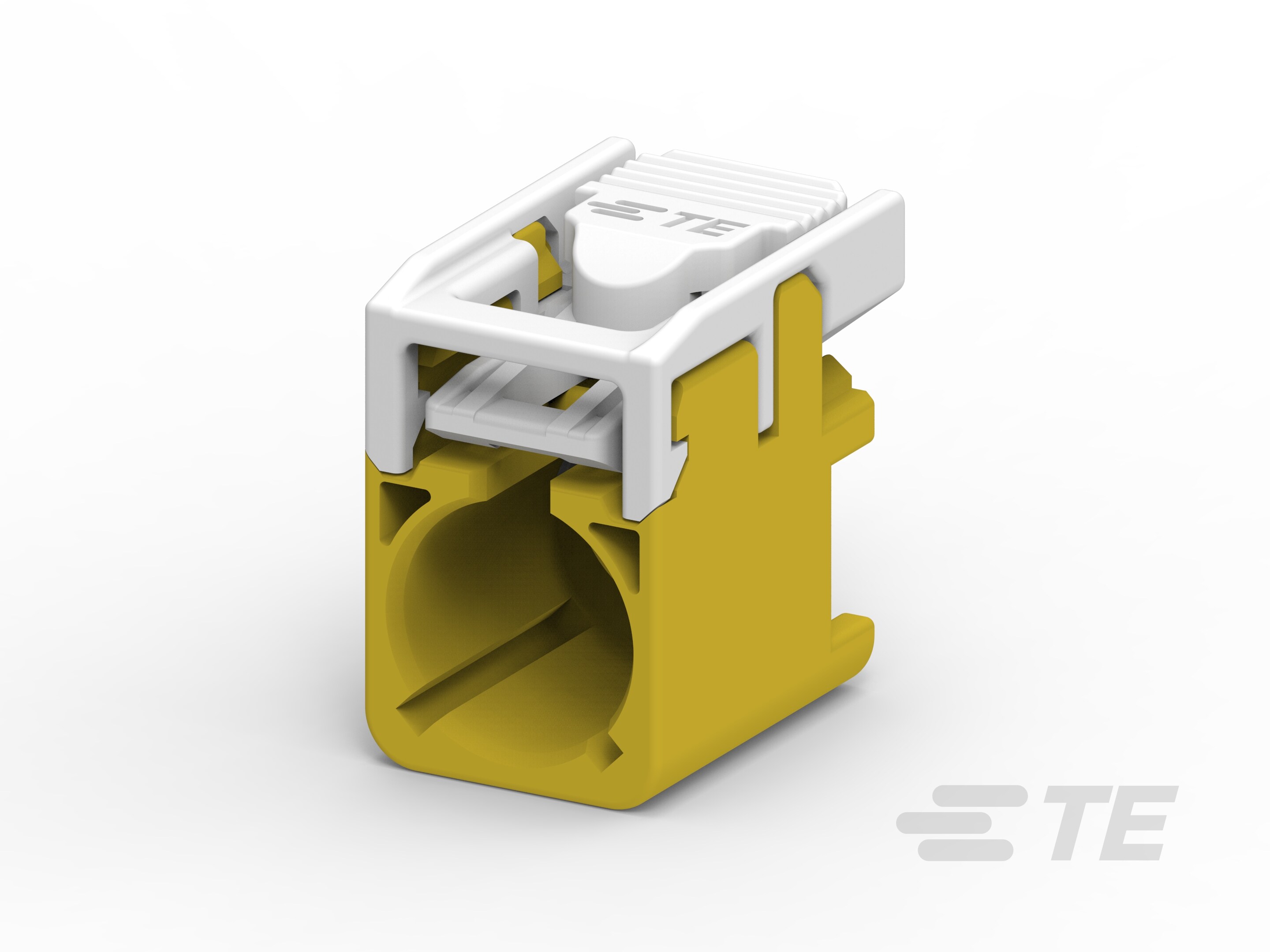

产品图
产品型号	3-2287956-0
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	K
端子类型	插座
中心接触件	不带
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	咖喱色
连接器高度	12.75mm[.501in]
产品长度	17.45mm[.687in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	100°C[212°F]
电缆类型	RTK 031
工组温度范围	-40 – 100°C[-40 – 212°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
封装方法	Carton
封装数量	400
能够保证连接器位置	是
采购入口	3-2287956-0现货
原厂手册	3-2287956-0数据手册.PDF

二、3-2287956-0配套型号

三、3-2287956-0适用领域

1. 高压能源设备系统：

800V电压架构与-40℃至100℃宽温域耐受性，适配太阳能逆变器、风电控制柜等高压设备内部电力传输；自由悬挂安装结构优化电缆布局，咖喱色壳体提升户外设备的快速识别性。

2. 汽车高压电子单元：

K型键控代码与1位单行设计（1.2mm端子间距）有效防止车载高压线束误插，满足800V电池管理系统(BMS)及电机控制器等关键模块的安全连接需求，符合车辆振动环境下的稳定性要求。

3. 工业自动化信号链路：

50Ω阻抗匹配与6GHz高频传输能力保障传感器、PLC模块的精准信号交互；PA66 GF30材料壳体抗冲击及耐化学腐蚀特性，适用于机床、机械臂等高振动、多油污场景。

4. 精密医疗仪器布线：

压接式端接结构支持可维修性，符合医疗设备维护规范；-40℃低温耐受性与密闭式插座设计，避免消毒过程中液体渗入导致电路失效的风险。

5. 高频通信基础设施：

0-6000MHz工作频宽适配5G基站射频模块、路由器内部板间连接需求，90°出线角度优化紧凑空间布线效率，平衡信号密度与电磁兼容性。

该连接器通过键控防错机制、宽温域材料及高频性能，在高压、高振动及严苛环境场景中实现稳定可靠的信号与电力传输，咖喱色外观进一步强化工业设备维护时的视觉辨识度。

四、3-2287956-0常见问题与解决方案

泰科3-2287956-0连接器常见问题与解决方案

1. 安装松动或位移

问题：自由悬挂式电缆安装缺乏机械固定点，外力牵拉或振动易导致连接器脱位。

方案：增加应力消除卡扣或绑带固定电缆根部；优化布线路径避免单点受力，必要时增设支撑支架分散应力。

2. 密封失效风险

问题：未配备标准密封结构（产品标注"可密封：否"），潮湿环境（>80%RH）可能引发电连接腐蚀。

方案：严控部署环境湿度≤80%RH；接口处加装第三方硅胶防护套；定期清洁端子接触区防止污染物积聚。

3. 端子接触阻抗异常

问题：1A额定电流的母端子在压接超差（＞±0.05mm）或氧化时，导致微电流传输不稳定。

方案：使用经校准的压接工具控制高度公差（参考±0.05mm精度）；接触面氧化层需用无水乙醇+无纺布清除；严重磨损须更换同型号端子。

4. 壳体热变形风险

问题：PA66 GF30材质外壳在接近工作温度上限（100℃）时易软化变形，强酸/碱环境加速老化。

方案：持续工作温度建议≤80℃；避免接触pH值超限的化学制剂；高温场景替换为TE同系列金属壳体型号（如XX-XXXXXX）。

5. 键控错位导致对接失败

问题：键控代码"K"与公端不匹配，或90°出线角度引发盲插错位。

方案：安装前双人复核键控代码一致性；使用导向柱辅助工具校准插接角度；按端子排列顺序标记线缆防止反接。

关键特性补充说明

- 机械参数：17.45×9.8×12.75mm紧凑尺寸（咖喱色壳体），适用RTK 031线缆

- 电气性能：800VAC/50Ω阻抗/0-6GHz频宽，适用低压高频场景

- 环境适应性：-40℃至100℃温度范围，禁止超限使用
