泰科TE 2289727-5 线到线母端护套 800V高压连接器 现货
泰科2289727-5是一款2位单排线对线连接器，属于母端子护套结构，专为电缆安装设计（自由悬挂式）。其核心特性包括800V高电压架构、-40至125°C宽温工作范围以及180°直向出线角度。壳体采用叶绿色标识，中心间距精确为8mm。该连接器采用压接式线缆端接，确保电气连接的可靠性，但无密封和屏蔽功能，且不支持连接器位置保证。适用于工业设备、汽车线束等需耐受极端温度及高电压的非密封场景，尤其在紧凑空间布局中展现稳定性优势。
一、2289727-5中文手册
| 分类 | 详情 |
|---|---|

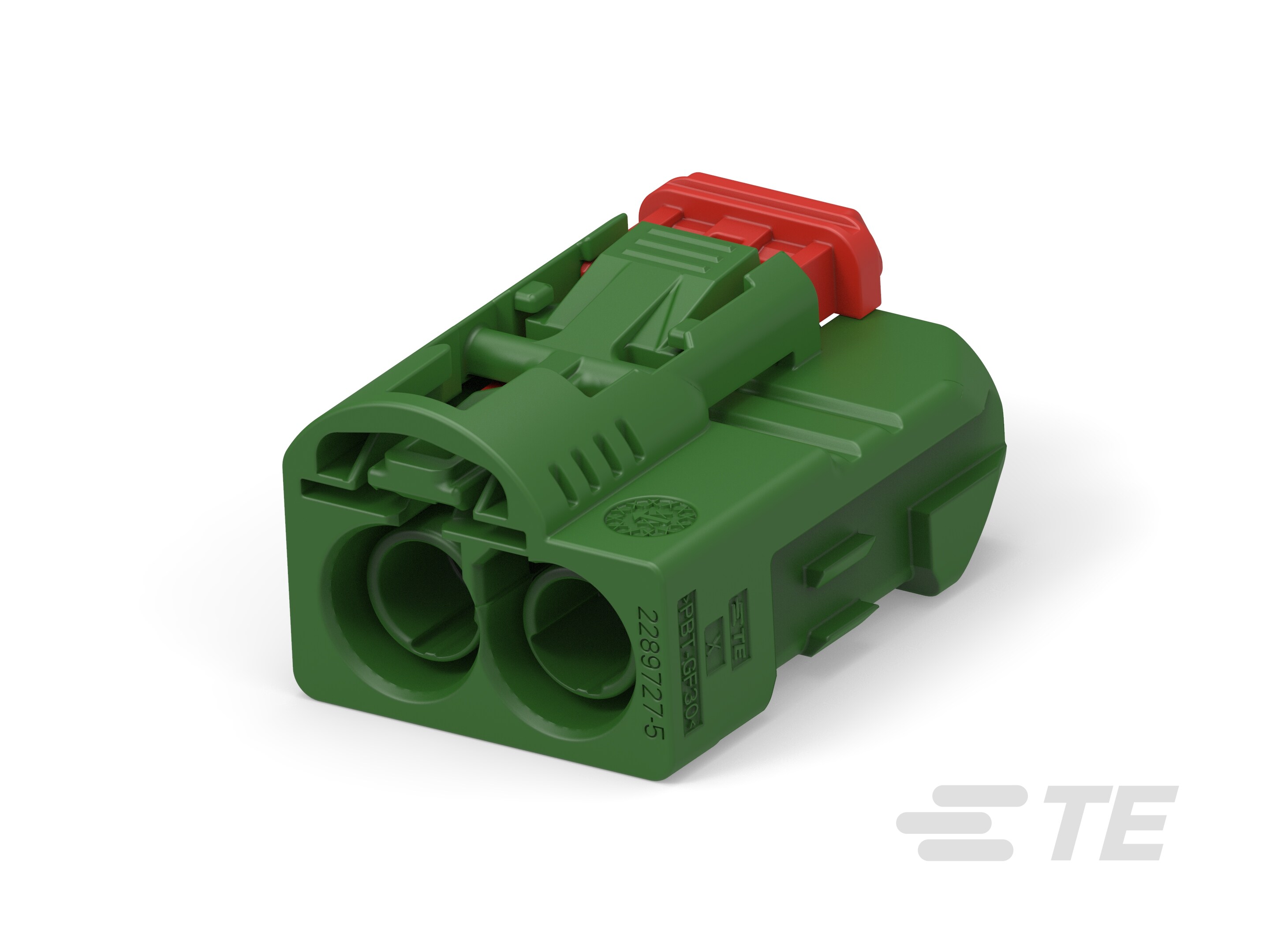

| 产品图 |  |
| 产品型号 | 2289727-5 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | E |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 叶绿色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2289727-5现货 |
| 原厂手册 | 2289727-5数据手册.PDF |
二、2289727-5配套型号
| 配套型号 | 产品图 |
|---|---|

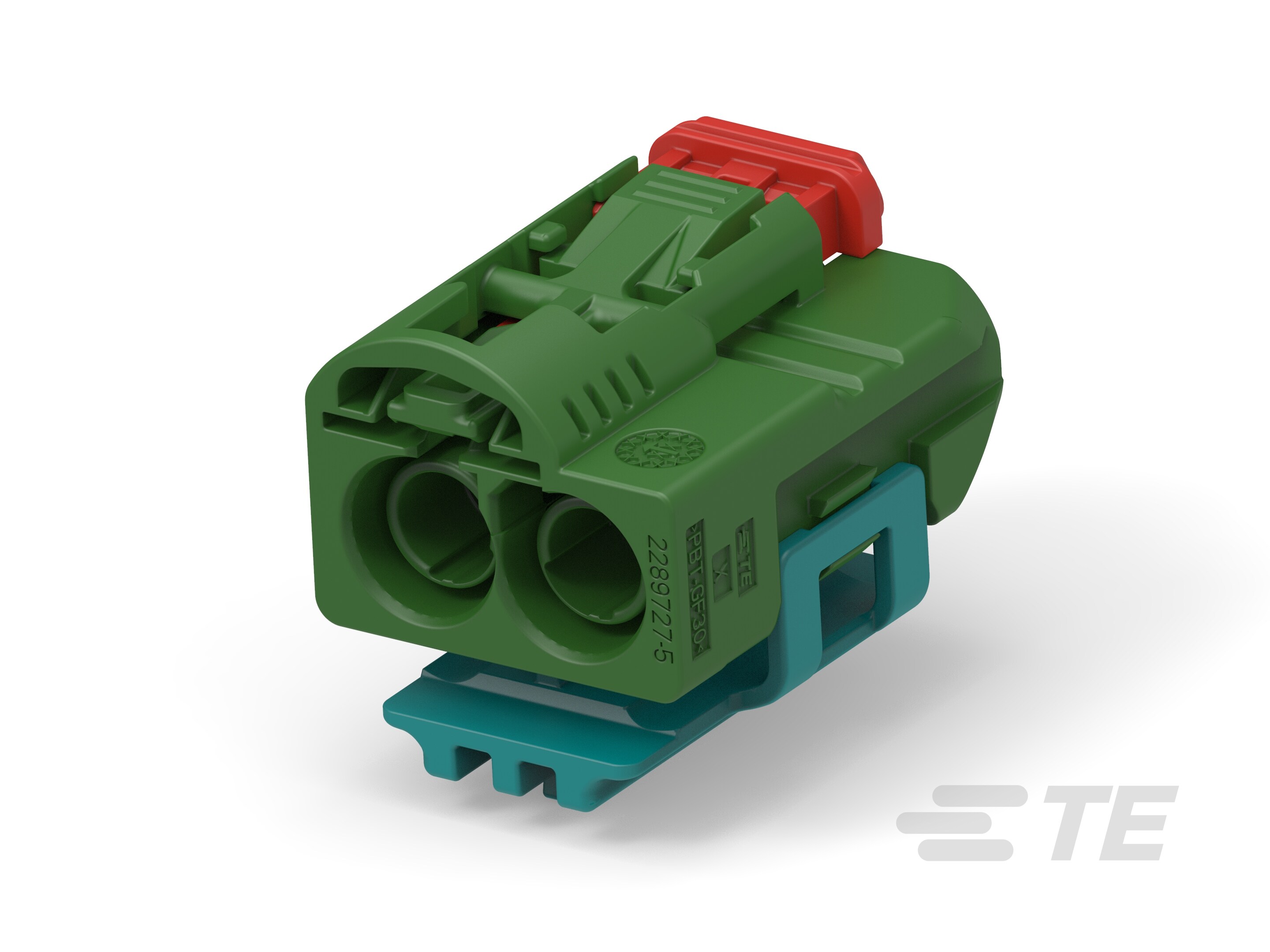

| 2289732-5 |  |

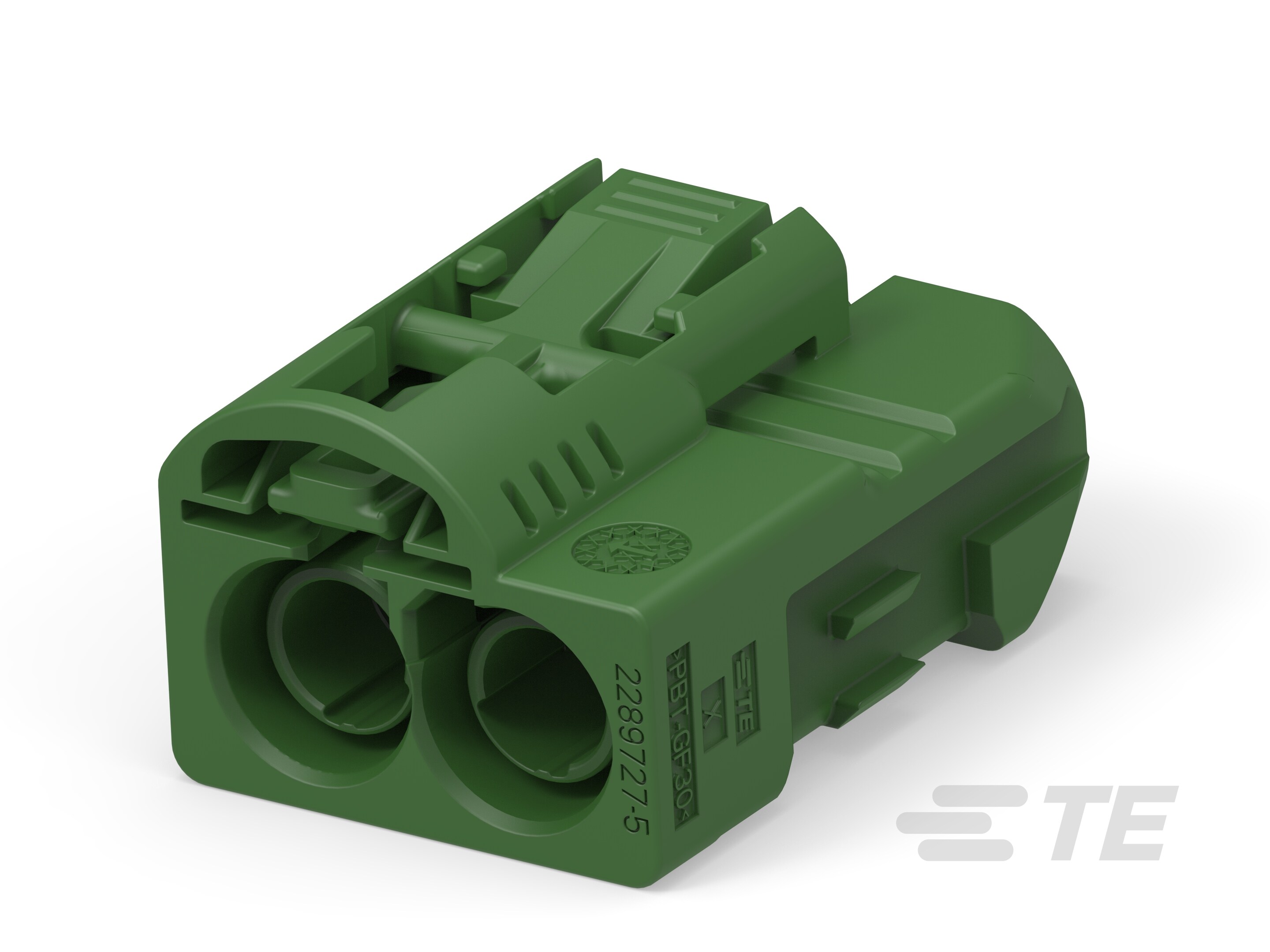

| 2289731-5 |  |
| 更多配套型号查询 | 2289727-5配套型号大全 |
三、2289727-5适用领域
泰科2289727-5连接器基于其电气性能与机械设计特性，在以下专业领域展现显著适用性：
1. 工业自动化设备：180°出线角度适配紧凑型机柜布线，800V电压架构及-40~125°C宽温范围满足工业传感器、PLC模块等中高压电路的稳定连接需求，叶绿色外壳提升设备内部线束辨识效率。
2. 新能源汽车电子：2位单行布局（8mm宽间距）有效降低高压串扰风险，母端子护套结构保障车载充电机、电池管理系统等800V架构部件的可靠线缆端接，电缆自由悬挂设计适应复杂车辆线束布局。
3. 新能源电力设备：125°C高温耐受性契合光伏逆变器、储能系统变流单元的热环境，8mm端子间距满足高电压隔离要求，叶绿色壳体便于在电力柜内快速识别维护。
4. 医疗设备内部布线：无金属屏蔽设计避免电磁干扰敏感设备，压接线缆端接方式确保可修复性，宽温域特性支持医疗成像设备等精密仪器的温度适应性连接。
5. 通信基础设施：8mm中心距平衡信号隔离与空间效率，180°出线优化基站设备内部线缆管理，800V耐压能力适用于通信电源备份系统的中压连接场景。
该连接器通过宽温域适配性、中高电压承载能力及无极性简化设计，为关键设备提供紧凑可靠的线对线连接方案，叶绿色壳体进一步增强工业维护场景的视觉识别效率。
四、2289727-5常见问题与解决方案
，确保可靠性并延长使用寿命。
1. 安装松动或脱落
问题：连接器采用自由悬挂式电缆安装，缺乏机械固定点，易受振动或外力冲击导致位置偏移或完全脱开。
方案：添加应力消除附件（如卡扣或绑带）固定电缆，分散受力点；或安装额外支撑结构（如支架）以吸收外部应力，确保受力均匀。
2. 端子接触不良
问题：压接端子在操作中未按公差控制（推荐公差±0.2mm），可能因压接高度偏差或端子氧化而引发接触电阻异常，影响电流传输稳定性。
方案：严格遵循压接高度规范操作；使用专用工具清洁端子表面氧化物；定期检测端子完整性，必要时更换新端子。
3. 外壳变形或退化
问题：叶绿色尼龙壳体在高温环境（>125°C）或接触腐蚀性液体（如强酸、碱）时易变形或机械性能下降。
方案：避免暴露于超温或腐蚀介质中；定期检查壳体外观完整性；高温工况下采用辅助散热或更换耐温防护罩。
4. 键控错位或连接偏差
问题：键控代码E未与公端精准匹配，易因对准误差导致连接不稳定或插拔失败。
方案：安装前核对键控代码及端子序列；使用对准工具辅助定位，确保公母端完全啮合。
5. 环境污染物侵入
问题：不可密封设计在潮湿环境（湿度>80%RH）可能渗入杂质或水汽，造成内部短路或性能劣化。
方案：控制环境湿度至建议范围（≤80%RH）；加装外部防尘/防潮罩；定期清理连接器表面异物。
