泰科TE 2-2289731-0 母端子护套连接器 800V 2位 现货

泰科2-2289731-0是一款电缆到电缆连接的母端子护套连接器，采用聚酯PBT主体材料设计为水蓝色外壳，尺寸紧凑（15.2mm高×27.4mm长×19.6mm宽）。其核心特性包括单排2位布局、中心间距8mm，支持高达800V工作电压和1A最大电流，专用于信号电路的同轴电缆应用。压接线缆端接方法和主要锁定在端子上确保了连接的可靠性，工作温度范围宽泛（-40°C至125°C），具备高机械坚韧性以防止外部应力损伤。结合工程创新设计，该连接器优化了信号传输稳定性和耐用性。

一、2-2289731-0中文手册

分类	详情

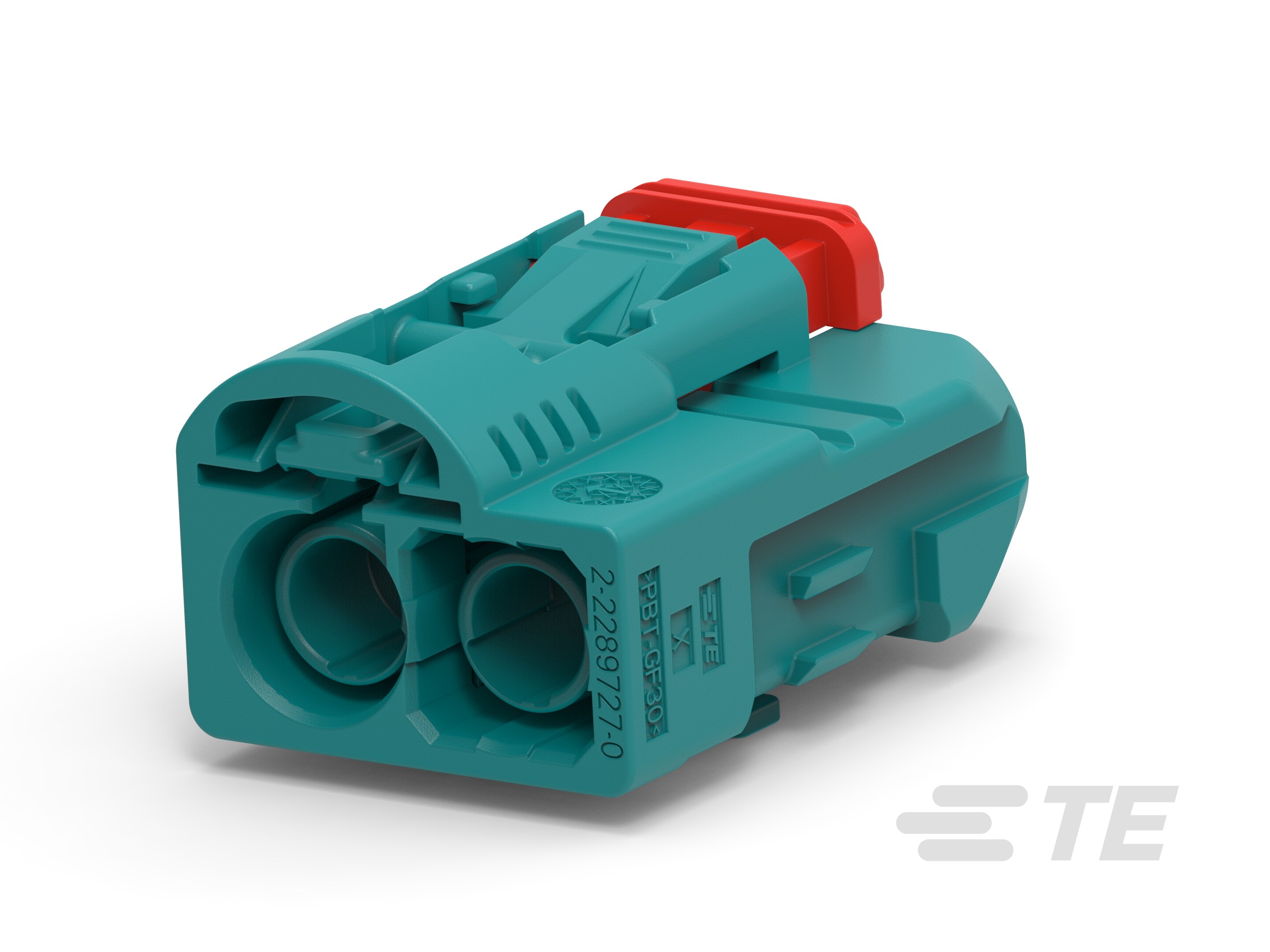

产品图
产品型号	2-2289731-0
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
标称电压架构(V)	800
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	Z
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
中心线（间距）	8mm[.315in]
连接器高度	15.2mm[.598in]
产品长度	27.4mm[1.078in]
产品宽度	19.6mm[.77in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	1
封装方法	包装
能够保证连接器位置	是
采购入口	2-2289731-0现货
原厂手册	2-2289731-0数据手册.PDF

二、2-2289731-0配套型号

三、2-2289731-0适用领域

泰科2-2289731-0连接器凭借其精准适配性、自由悬挂安装及宽工作温度范围，广泛应用于以下领域：

1. 工业自动化与机械控制：键控代码Z防止误插，自由悬挂安装适应机床和控制柜等紧凑或高振动环境，聚酯PBT材质耐温性能支持-40℃至125℃的操作，适用于传感器信号传输和系统控制链路的稳定连接。

2. 汽车电子系统：键控机制确保端子精确对准，800V工作电压适合高压场景如车载ECU和线束接口，减少连接错误风险，保障行车安全和信号可靠性。

3. 医疗仪器与设备：宽温范围和耐化学性聚酯PBT外壳适应消毒流程和内部布线需求，低电流信号应用支持医疗监测设备，避免维护复杂性问题。

4. 通信与数据传输：同轴电缆设计及8mm中心线间距平衡连接密度与抗干扰能力，适用于基站、路由器和测试设备内部信号传输，确保数据完整性与高效性。

该连接器通过键控对准和高机械强度，实现长期可靠连接，水蓝色壳体进一步提升工业环境中的辨识度。

四、2-2289731-0常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定点，在振动或外力冲击下易导致连接器位移或电缆脱出，影响信号稳定性。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布于护套接口；建议在系统设计中增加刚性支撑结构（如支架）分散应力，避免单点受力过大。

2. 密封性不足

问题：产品设计不可密封，在潮湿环境（湿度 >80%RH）或高污染物场景下，可能引发水分或异物渗入，导致信号失真或腐蚀。

方案：定期清洁连接器表面以减少积尘；建议外部使用硅胶密封圈增强临时防水性；优化环境控制，维持湿度 ≤80%RH，尤其在恶劣工况中优先部署于干燥区域。

3. 端子接触不良

问题：0.5mm母端子压接高度公差控制不当或端子表面氧化（如硫化物污染）可引起接触电阻升高，导致信号传输中断或性能波动。

方案：严格遵循压接高度公差标准（建议 ±0.2~0.5mm）进行操作；使用专用非研磨工具清洁氧化层（如精密刷具）；定期检测端子状态，及时更换受损部件以保障导电性。

4. 外壳变形或腐蚀

问题：聚酯PBT外壳在长期暴露于高温（接近125°C上限）或腐蚀性液体（如强酸/碱）时，可能出现软化、变形或化学降解，影响结构完整性。

方案：避免部署于腐蚀性环境；在高温应用场景（>100°C）更换为金属外壳兼容型号；建立周期检查机制，监测外壳形态和表面有无裂纹或变色。

5. 键控错位或对准偏差

问题：键控代码Z未与公端匹配（如误插或安装角偏差），易导致端子排列错位，造成连接松动或信号错乱。

方案：安装前务必核对公母端键控代码及端子顺序；采用对准工具（如导向销）辅助定位，确保180°出线角度下精确对接；在批量部署中实施防错机制。
