泰科TE 5-2272788-8 RF缆板连接器 垂直2位插针 现货
泰科5-2272788-8是一款用于信号传输的双位缆到板垂直安装连接器，采用插针端子设计，支持50Ω阻抗和800VAC工作电压。端子接触部镀金(Au)确保高可靠性，适用于0-6GHz信号频率传输，工作温度范围宽达-40°C至105°C。其主体由PA GF材料构成，紫色壳体尺寸紧凑（15.5mm×7.5mm×11.35mm），采用板支座装配并具备焊尾固定机制，适用于垂直PCB通孔安装，符合SAE/USCAR-17标准。
一、5-2272788-8中文手册
| 分类 | 详情 |
|---|---|

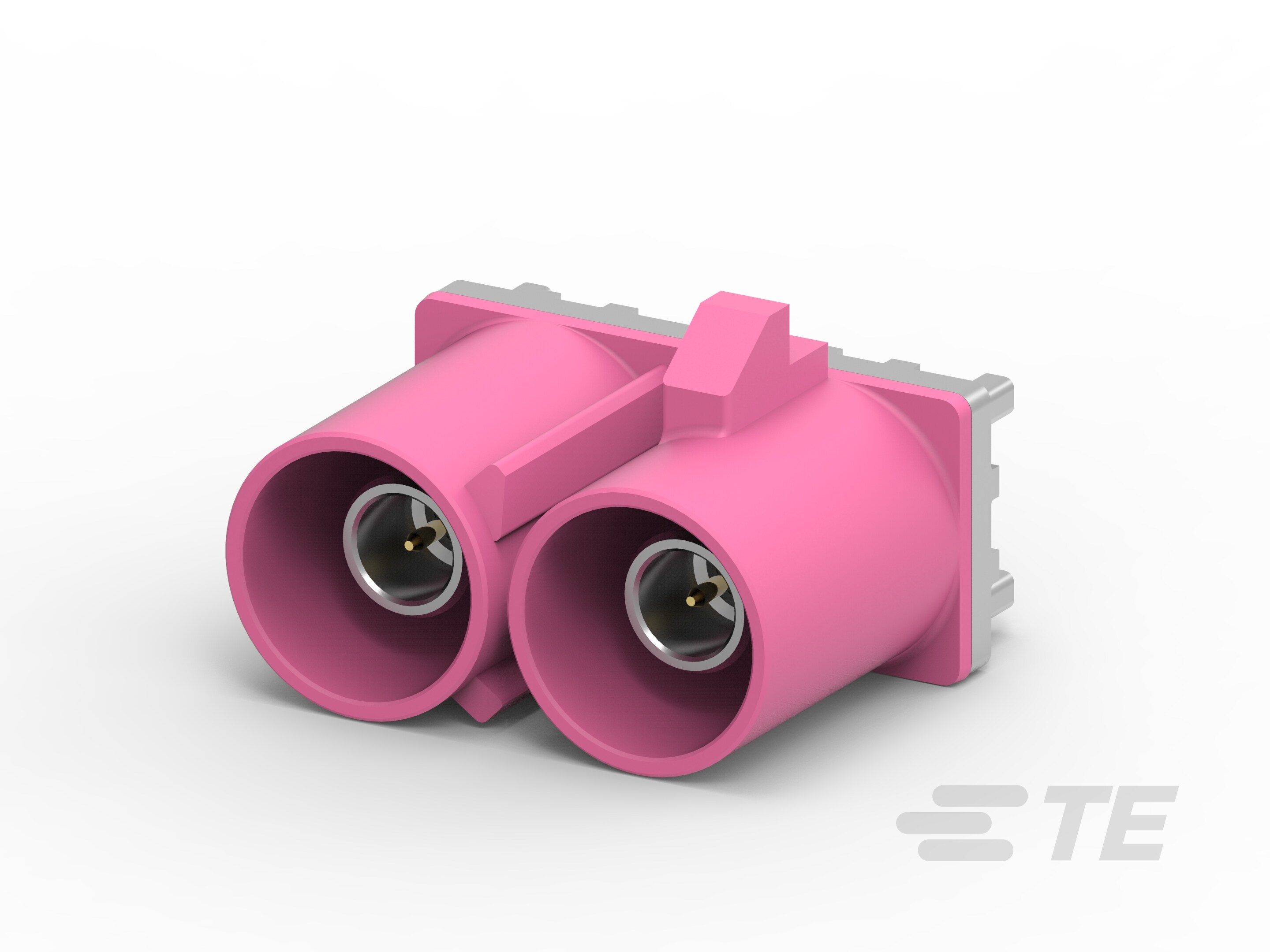

| 产品图 |  |
| 产品型号 | 5-2272788-8 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | H |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 紫色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率(GHz) | 0 – 6 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 225 |
| 电介质材料 | PCT |
| 采购入口 | 5-2272788-8现货 |
| 原厂手册 | 5-2272788-8数据手册.PDF |
二、5-2272788-8配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-8 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2272788-8配套型号大全 |
三、5-2272788-8适用领域
泰科5-2272788-8连接器凭借其精密结构、耐候性及特定电气性能，适用于以下领域：
1. 汽车电子控制单元：PA GF壳体（耐温-40℃至105℃）与SAE/USCAR-17标准兼容，垂直板焊安装保障ECU等车载模块的振动稳定性，50Ω阻抗精准匹配车载信号传输需求。
2. 工业控制设备：1行2位通孔焊接结构（间距8mm）适配PLC、传感器接口等紧凑型PCB布局，锡镀端子与金镀接触件组合确保信号传输可靠性，满足生产设备长期运行需求。
3. 精密仪器仪表：紫罗兰色壳体便于设备内部快速检修识别，±.02mm公差插针与PCB支座设计保障医疗检测、分析仪器的接触精度，通频带0-6GHz支持低频测量信号稳定传输。
4. 通信模块备用接口：8mm宽距布局平衡空间占用与抗干扰能力，金镀中心触点降低信号衰减，适合路由器、基站等设备的低频辅助信号连接，UL 94V-1阻燃等级符合设备安全标准。
5. 极端环境设备组件：221℉（105℃）耐温上限配合-40℃低温工作能力，适用油气监测、地矿设备等场景，通孔焊接固件应对机械应力冲击，锡镀外部端子增强环境抗腐蚀性。
该连接器通过键控代码H防误插机制、精密板支座及宽温域材料特性，实现车载与工业场景中的高精度信号对接，紫色壳体显著提升设备内部元件识别效率。
四、5-2272788-8常见问题与解决方案
1. PCB安装稳定性不足
问题：垂直安装时焊尾应力集中，振动环境下易导致焊点开裂或PCB变形。
方案：
