汽车连接器型号大全：高压互锁、高速传输及车身电子关键型号解析

现代汽车电子化进程中，汽车连接器型号大全是工程师确保电气安全的核心依据。一辆智能电动车需搭载500-3000个连接器，涵盖高压动力(如电池包、电机控制器)、高速数据(如激光雷达、摄像头)及车身控制(照明、传感器)三大系统。选型失误可能导致信号延迟、温升超标甚至系统失效。接插世界网结合行业标准(ISO 16750/USCAR-2)，分类解析主流型号的技术参数与应用场景，为设计提供精准参考。

一、高压动力系统连接器型号：承载大电流与安全防护

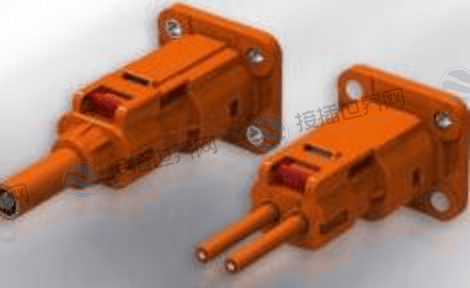

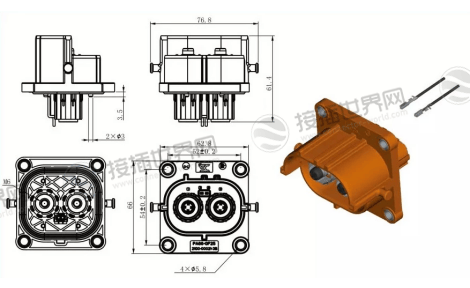

1. 高压互锁连接器(HVIL)

HV630系列(沃尔核材)：

参数：载流63A，支持2.5-10mm²线缆，IP67防水，360°全屏蔽设计。

功能：集成两级解锁与防误插键位，避免高压电弧风险，适用于PDU(高压配电箱)、OBC(车载充电机)。

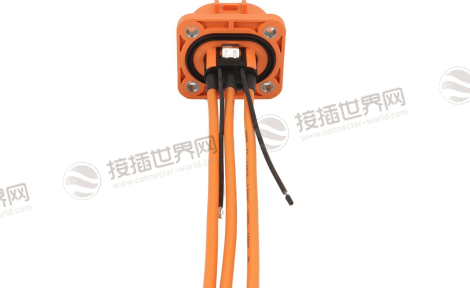

SH2系列(赛川电子)：

参数：250A/1000V，适配35-70mm²线缆，IP68B/IP69K防护，耐温-40℃~140℃。

创新点：延时分离结构与端子TPA(二次锁紧)，确保电机控制器与电池包连接零故障。

2. 液冷快充连接器

泰科HVA 280系列：

兼容HV630的安装尺寸，支持400A液冷散热，耐压1500VDC，用于800V超充平台。

二、智能驾驶系统连接器型号：高速率与抗干扰设计

1. 高速数据传输型号

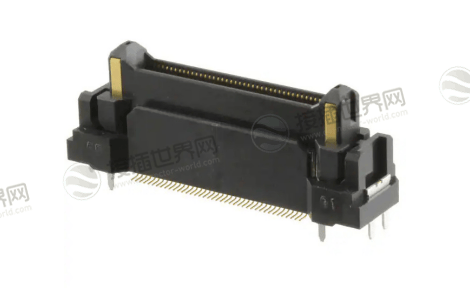

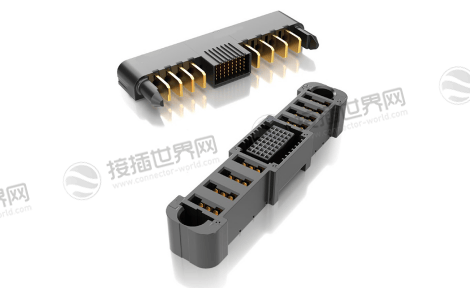

广濑FX23/FX23L系列：

参数：0.5mm间距，支持8Gbps+ 传输速率，±0.6mm浮动公差。

应用：摄像头与雷达传感器，减少高速信号衰减。

GT43系列(广濑)：

特性：屏蔽同轴结构，支持3GHz高频与LVDS信号，适用于车载以太网。

2. 传感器专用连接器

TE NanoMQS系列：

90Ω±3Ω阻抗匹配，确保毫米波雷达信号完整性。

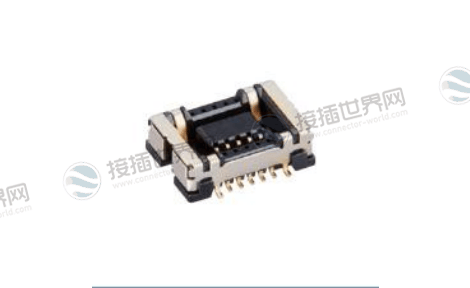

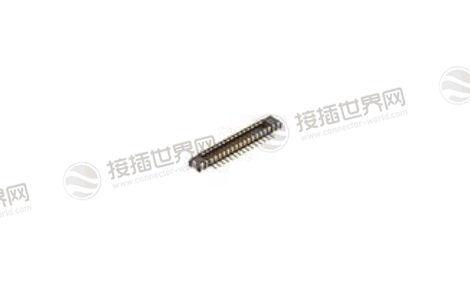

DF40T系列(广濑)：

突破：板对FPC连接器，支持16Gbps(PCIe 4.0标准)，EMI屏蔽效能≥80dB。

三、车身电子系统连接器型号：小型化与高可靠性

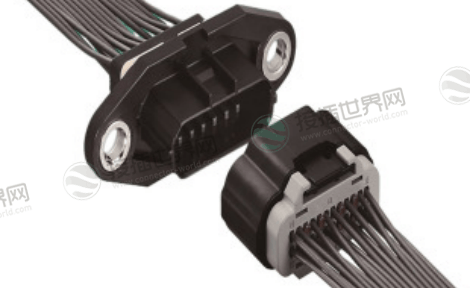

1. 防水密封型

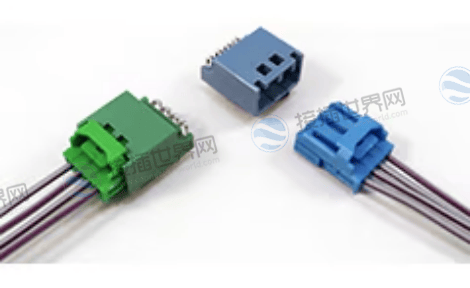

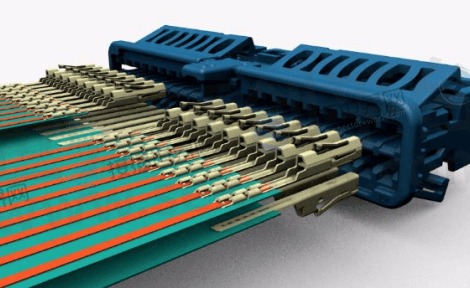

JAE MX80系列：

参数：IP67等级，载流10A，支持0.13-1.0mm²线径，通过USCAR-2振动测试。

应用：车灯、门镜、悬架传感器，耐-40℃~125℃温度。

广濑ZE064W系列：

优势：体积比竞品小80%，IP67/IP69K防水，8.9G抗振设计，用于引擎舱线束。

2. 紧凑非密封型

JAE MX81系列：

特点：高度仅8.8mm，2.54mm间距，兼容MX80端子，适用于ECU与照明模块。

长江A2550HD-10P：

创新：刺破压接技术，支持现场快速接线，3A电流传输，带摩擦锁扣防震脱，专用于车灯照明。

3. 耐高温型号

广濑FX26系列：

性能：耐受140℃高温与20G振动，双触点结构确保引擎舱稳定连接。

四、信息娱乐系统连接器型号：消费电子集成

USB Type-C/HDMI车载版：

耐温-40℃~85℃，支持PD快充与4K视频传输，如特斯拉Model Y中控方案。

FH75系列FFC连接器(广濑)：

双独立触点设计，125℃耐热，用于车载显示屏柔性电路。

汽车连接器型号大全的本质是系统需求与物理接口的精准匹配。选型需聚焦三大维度：

1. 电气适配——高压动力首选HV630/SH2系列(250A+液冷)，高速信号优选FX23/DF40T(>8Gbps);

2. 环境耐久——引擎舱必备ZE064W/FX26(140℃+IP69K)，车身电子选MX80/A2550HD(IP67+抗震);

3. 认证标准——高压件需符合UL1977，智能驾驶接口满足ISO 26262 ASIL-D。

未来技术将向轻量化(铝代铜减重40%)、无线化(蓝牙连接器)、智能化(内置温度监控) 演进。掌握型号特性与场景适配逻辑，方能构建零失效、高兼容的下一代智能汽车电气网络。
