TE 2289731-1同轴连接器母端子护套2位800V有现货

泰科2289731-1是一款2位缆到缆母端子护套连接器，专为信号电路应用设计。主体采用聚酯PBT材料，支持800VAC工作电压和1A最大电流，工作温度范围宽达-40°C至125°C，确保在严苛环境中稳定运行。结构上为单排180°出线角度设计，间距8mm，紧凑尺寸27.4mm×19.6mm×15.2mm，便于自由悬挂安装。端子类型为插座，线缆端接采用压接方法，适用同轴电缆且具备接合固定功能，能可靠保证连接器位置，但不具备密封或屏蔽特性，适用于通用信号连接场景。

一、2289731-1中文手册

分类	详情

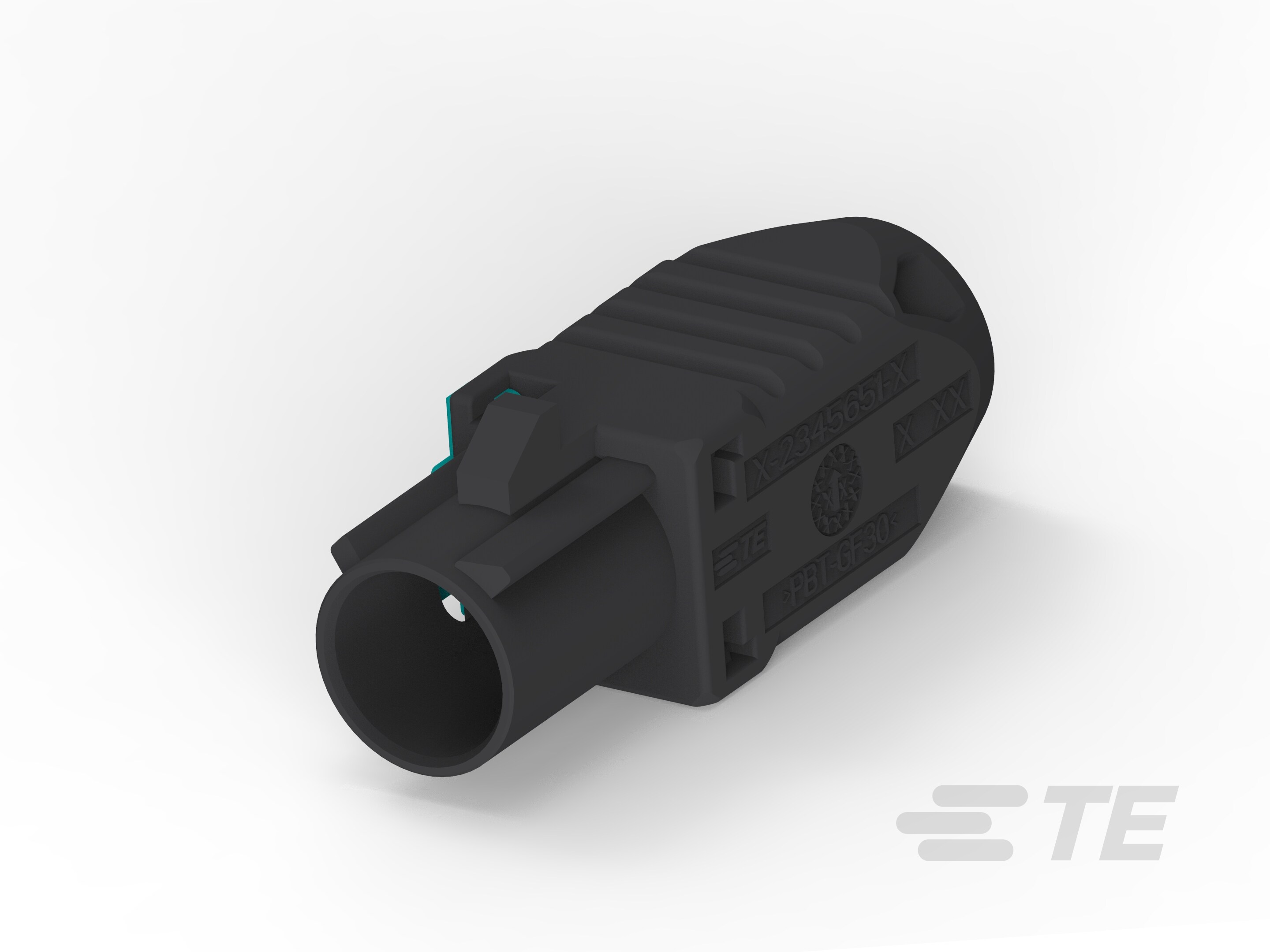

产品图
产品型号	2289731-1
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
标称电压架构(V)	800
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	A
端子类型	插座
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
中心线（间距）	8mm[.315in]
连接器高度	15.2mm[.598in]
产品长度	27.4mm[1.078in]
产品宽度	19.6mm[.77in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	1
封装方法	包装
能够保证连接器位置	是
采购入口	2289731-1现货
原厂手册	2289731-1数据手册.PDF

二、2289731-1配套型号

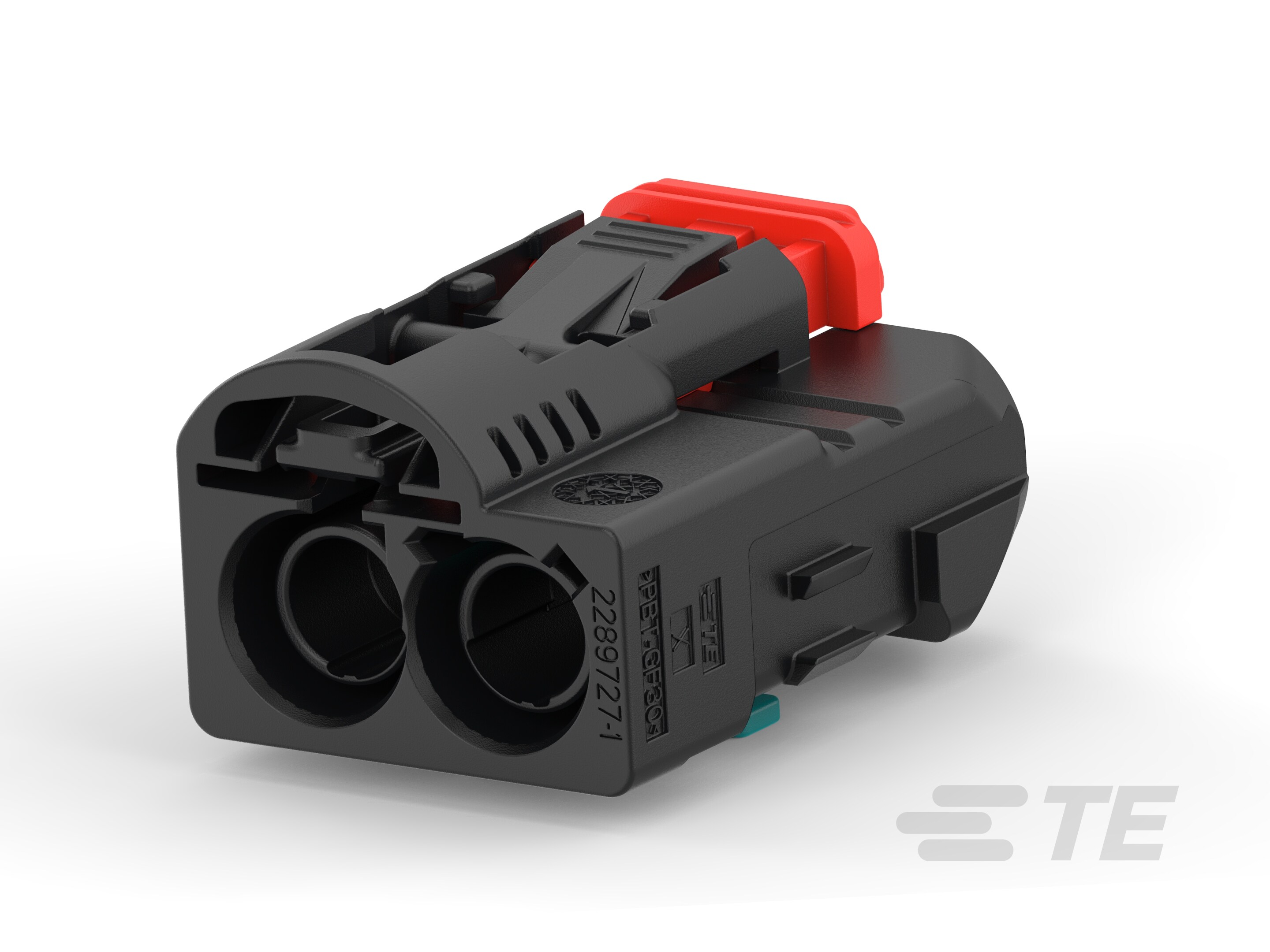

配套型号	产品图
2359318-1
更多配套型号查询	2289731-1配套型号大全

三、2289731-1适用领域

泰科2289731-1连接器凭借其紧凑结构、高工作温度范围（-40°C至125°C）及可靠性信号传输性能，专为以下严苛应用场景设计：

1. 工业自动化与过程控制：聚酯PBT外壳（-40°C至125°C工作温度）和自由悬挂电缆安装方式适应高振动、高温环境，如机床传感器连接和工业控制链路，确保信号在电磁干扰场景下的稳定性。

2. 汽车电子与车载系统：键控代码A设计防止误插，精准端子对准（接合插针直径0.5mm）适用于ECU接口和车载线束，保障数据传输准确性和行车安全。

3. 能源设备应用：包括太阳能逆变器或户外配电单元，高低温耐受性配合自由悬挂安装方式适配紧凑布局，乌黑色壳体提升设备辨识度。

4. 医疗设备内部布线：工作温度范围适应消毒环境，信号传输能力支持监测仪器内部连接，降低维护成本。

5. 通信与信号传输系统：缆到缆结构（2位单行布局，8mm间距）优化高频信号传输，适用于路由器或基站内部模块互联，平衡空间效率与抗干扰性。

该连接器通过键控对准、自由悬挂式安装及高可靠性设计，在严苛环境下实现长期稳定连接，乌黑色壳体进一步增强工业识别性。

四、2289731-1常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，在振动或外力牵拉下易发生位移。

方案：增设应力消除部件（如线缆卡扣或绑带），确保线缆受力点均匀分布；对动态应用场景增设辅助支撑结构分散机械应力。

2. 环境密封风险

问题：无内置密封设计，湿度过高（>80%RH）或粉尘环境易导致污染物侵入。

方案：定期清洁接口区域，增设外部硅胶密封套管；严格控制部署环境湿度，避免暴露于液体飞溅场景。

3. 端子电气性能下降

问题：0.5mm母端子压接高度偏差或氧化易引起接触电阻升高（工作电压达800V时风险显著）。

方案：严格将压接高度公差控制在±0.2mm内；使用无纺布清洁端子接触面，氧化严重时更换匹配端子组件。

4. 壳体结构劣化

问题：PBT聚酯壳体在极限温度（125℃）或化学腐蚀下可能发生变形或脆化。

方案：规避强酸/强碱环境；高温场景（>100℃）改用金属屏蔽壳体型号；定期进行目视裂纹检查。

5. 连接器错位故障

问题：A型键控代码未与公端精确匹配时，导致端子错位或插合失效。

方案：插接前双重确认键控代码一致性；使用导向槽辅助工具实现轴向精准对接，防止端子受力弯折。
