TE 1-2286797-9 水平板对板连接器 4位2行屏蔽 现货
泰科1-2286797-9是一款高性能信号连接器，专为印刷电路板设计，支持板对板和线到板系统。其水平安装方式采用通孔焊接固定，具备4位2行结构（中心间距2mm），工作电压60 VDC、电流2.5A，阻抗100Ω，适用于高频信号传输（0-3000 MHz）。主体材料为PPA GF25工程塑料和ZnAL4Cu1合金，端子镀金确保低接触电阻，外部电镀锡提供耐腐蚀性。该连接器支持回流焊工艺，具备屏蔽设计以提高抗干扰能力，可在-40°C至105°C宽温范围稳定工作，尺寸紧凑（12×32.85×11.1mm），浅绿色外壳。广泛用于工业控制、通讯设备等高密度电路信号传输。
一、1-2286797-9中文手册
| 分类 | 详情 |
|---|---|

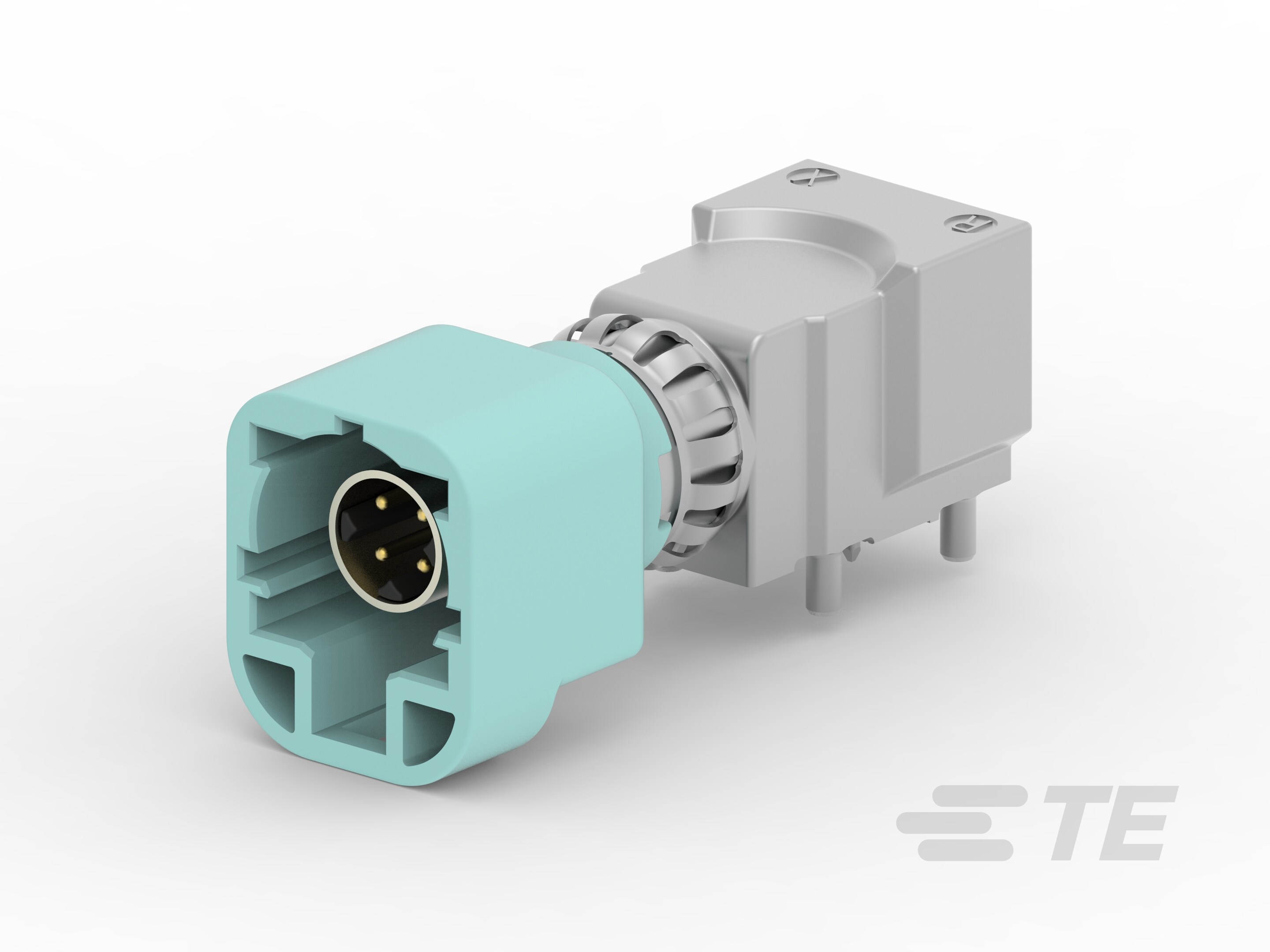

| 产品图 |  |
| 产品型号 | 1-2286797-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | O |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 浅绿色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 11.1mm[.437in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 32.85mm[1.293in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 270 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286797-9现货 |
| 原厂手册 | 1-2286797-9数据手册.PDF |
二、1-2286797-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、1-2286797-9适用领域
泰科1-2286797-9连接器凭借其高稳定性、宽温适应性及紧凑设计，在信号密集型领域展现出色性能，主要适用于以下场景：
1. 工业自动化与控制设备：PPA GF25增强尼龙外壳（耐温-40°C至105°C）结合PCB板安装设计，适应工业机械与PLC模块的振动环境，屏蔽结构和100Ω阻抗支持传感器信号精确传输，确保控制链路无干扰。
2. 汽车电子与车载系统：行数2位、位数4的紧凑布局（2mm间距）配合全屏蔽设计防止信号串扰，适用于ECU控制单元与线束接口，宽温度范围保障极端行车环境下信号传输可靠性。
3. 通信与网络基础设施：工作频率0-3000MHz覆盖主流数据通信需求，通孔焊接端子确保路由器、基站内部线到板/板对板连接的牢固性，2.5A额定电流及阻抗匹配支持高速信号完整性。
4. 医疗诊断与监测设备：浅绿色壳体简化辨识，宽温耐受性（-40°C至105°C）和屏蔽特性适配内窥镜、监护仪内部电路，2mm中心线间距优化布线密度，降低信号衰减风险。
5. 户外能源与耐用电子设备：ZnAL4Cu1合金与塑料复合结构抵御恶劣户外环境，32.85mm宽×12mm长紧凑尺寸适配太阳能控制器或风机接线箱，支持自由悬挂安装，实现空间受限场景的稳定连接。
该连接器通过板支座装配、全屏蔽护层及宽温性能，在复杂环境中实现高密度信号传输的长期稳定性，浅绿色外壳进一步提升工业布局的快速识别效率。
四、1-2286797-9常见问题与解决方案
1. 焊接固定不牢问题
问题：连接器依赖焊尾进行PCB板安装，在振动或机械应力环境中，焊点可能松动或断裂，导致信号中断。
方案：采用推荐的焊接工艺（如支持的回流焊法），确保焊点均匀和满焊，并增加板支座或机械卡扣辅助固定，分散外部应力。
2. 端子电气接触失效问题
问题：插针端子金镀层在潮湿或污染环境下易氧化，或压接操作不当引起接触电阻上升，影响2.5A额定电流的稳定性。
方案：严格按端子压接高度公差（建议±0.2–0.5mm）操作，定期使用无水乙醇清洁端子氧化层，并在高湿度环境中添加防尘罩。
3. 外壳热变形风险问题
问题：PPA GF25材料在接近105°C工作温度上限时软化变形，尤其在高温场景下加速老化；ZnAl4Cu1金属选项虽更耐热，但若长期暴露于腐蚀性介质（如酸碱性环境）可能表面腐蚀。
方案：监控工作温度不超过100°C，优化散热设计；避免化学腐蚀源，定期检查外壳完整性，必要时切换至金属外壳型号。
4. 键控对准偏差问题
问题：键控代码O未与公端匹配或端子排列顺序错误，造成连接器插拔不畅或信号对接失败，尤其在高频（3000MHz）应用中放大误差。
方案：安装前验证双方键控代码和端子序列，使用专用对准工具辅助定位，确保插针直径0.6mm精确接入母端。
5. 高频信号干扰问题
问题：屏蔽层未良好接地或安装偏差，导致0-3000MHz频段信号传输出现损失或电磁干扰，尤其在密集PCB布局中。
方案：确保屏蔽连接点与电路地可靠焊接，避免电缆弯曲过度；在信号路径添加滤波元件，优化布线以减少噪声耦合。
