泰科TE2286797-9板对板连接器4位2mm间距信号现货
泰科2286797-9连接器是一款高性能电子连接组件，专为印刷电路板设计，支持板对板及线到板系统应用。该产品具备2行4位结构，PCB水平安装方向，工作电压60V DC，阻抗100Ω，采用PPA GF25或ZnAL4Cu1主体材料以确保耐候性。端子类型为插针，接触部电镀金(Au)优化信号传输，外部电镀锡(Sn)便于焊接工艺。插针直径0.6mm，支持通孔焊接和回流焊工艺，频率范围0-3000MHz，适用于信号电路场景。配备屏蔽设计和板支座装配特点，工作温度范围-40°C至105°C，可满足工业及电子设备的严苛要求。
一、2286797-9中文手册
| 分类 | 详情 |
|---|---|

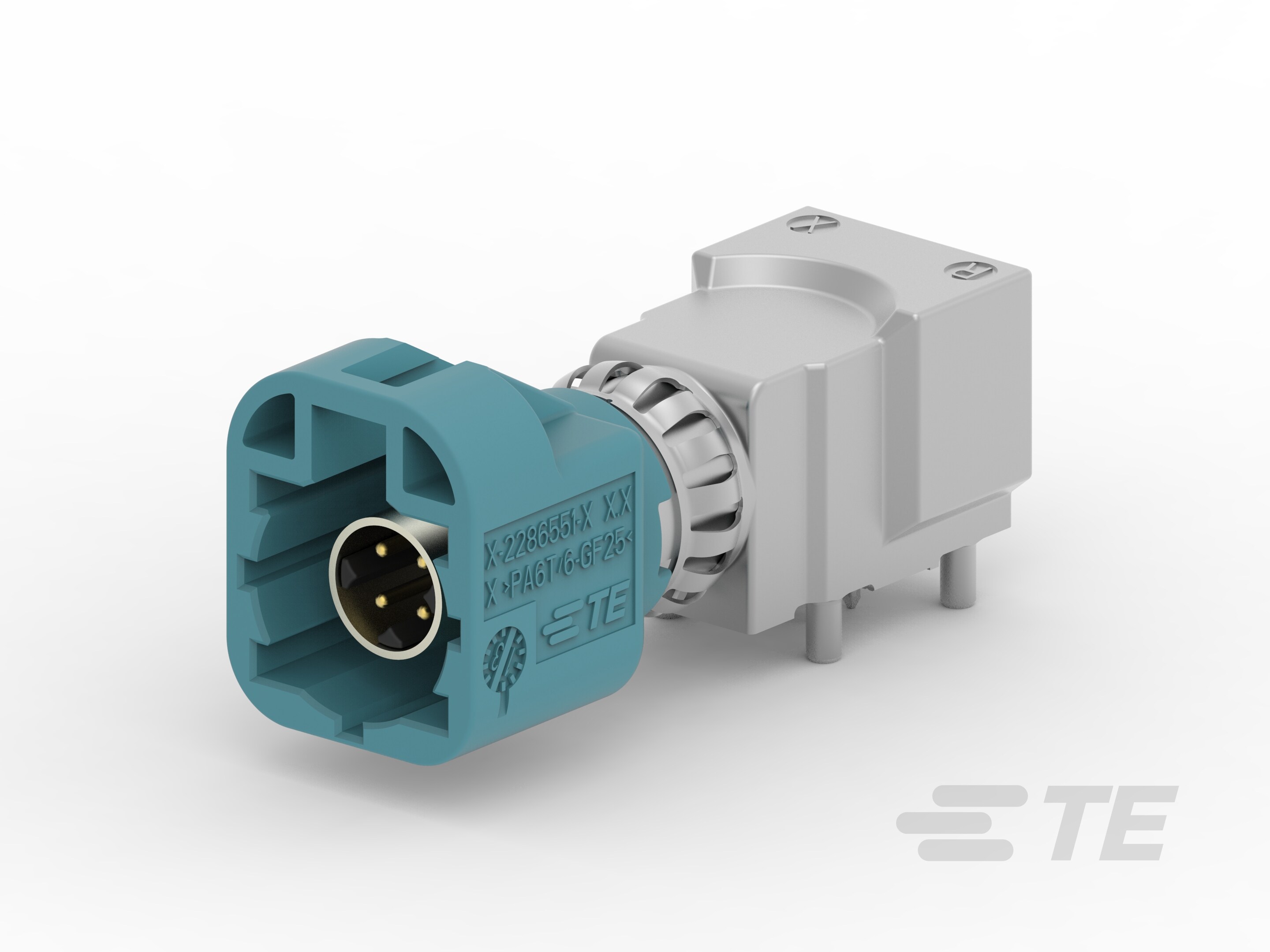

| 产品图 |  |
| 产品型号 | 2286797-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | Z |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 水蓝色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 13.95mm[.549in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 32.85mm[1.293in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 2286797-9现货 |
| 原厂手册 | 2286797-9数据手册.PDF |
