泰科1-2286797-4是一款用于信号传输的板对板或线到板连接器,专为印刷电路板设计。其关键特性包括2行4位插针端子,工作电压60VDC,阻抗100Ω,支持高达3GHz频率范围并具备屏蔽功能。主体材料采用PPA GF25或锌铝合金,端子接触部电镀金以确保高可靠性,外部端子电镀锡;尺寸为宽32.85mm、长12mm、高11.1mm,中心间距2mm。适用于板支座水平安装,通过通孔焊接与回流焊工艺,工作温度范围-40°C至105°C。泰科电子作为全球领先的连接器供应商,其产品广泛用于汽车、通信和消费电子等领域。
分类 | 详情 |
---|---|

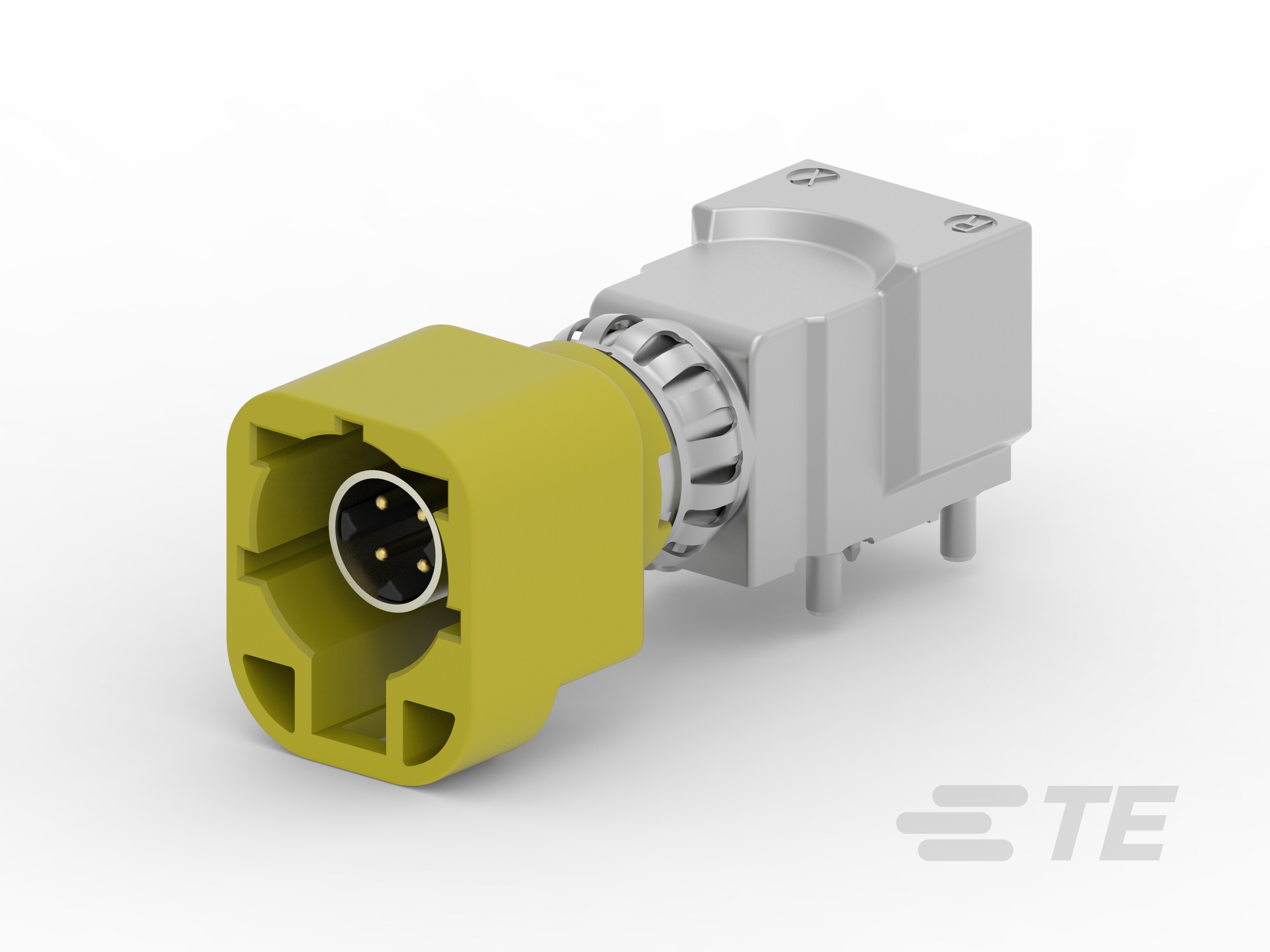

产品图 | ![]() |
产品型号 | 1-2286797-4 |
混合型连接器 | 否 |
连接器和端子端接到 | 印刷电路板 |
连接器系统 | 板对板 | 线到板 |
可密封 | 否 |
行数 | 2 |
PCB 安装方向 | 水平 |
位数 | 4 |
工作电压(VDC) | 60 |
阻抗(Ω) | 100 |
主体材料 | PPA GF25 | ZnAL4Cu1 |
PCB 保持特性电镀材料 | 锡 |
连接器和键控代码 | K |
端子类型 | 插针 |
中心接触件 | 带有 |
端子接触部电镀材料 | 金 (Au) |
射频连接器中心端子电镀材料 | 金 (Au) |
外部端子电镀材料 | 锡 (Sn) |
接合插针直径 | .6mm[.02in] |
端子额定电流(最大值)(A) | 2.5 |
PCB 端接方法 | 通孔 - 焊接 |
PCB 安装固定类型 | 焊尾 |
接合固定 | 带有 |
PCB 安装固定 | 带有 |
连接器安装类型 | 板安装 |
壳体颜色 | 咖喱色 |
中心线(间距) | 2mm[.07in] |
连接器高度 | 11.1mm[.437in] |
产品长度 | 12mm[.472in] |
产品宽度 | 32.85mm[1.293in] |
工作温度(最大值) | 105°C[221°F] |
工组温度范围 | -40 – 105°C[-40 – 221°F] |
装配工艺特点 | 板支座 |
焊接工艺 | 支持回流焊 |
工作频率范围(MHz) | 0 – 3000 |
屏蔽 | 是 |
电路应用 | Signal |
封装方法 | Reel |
封装数量 | 270 |
电介质材料 | PA GF |
接口编号 | 114-18950 |
采购入口 | 1-2286797-4现货 |
原厂手册 | 1-2286797-4数据手册.PDF |
配套型号 | 产品图 |
---|---|
3-2208145-5 | ![]() |
更多配套型号查询 | 1-2286797-4配套型号大全 |
泰科1-2286797-4连接器凭借其高精度布局、耐用材质及抗干扰特性,广泛应用于以下领域:
1. 工业自动化与控制系统:PPA GF25外壳(耐温-40°C至105°C)及屏蔽设计适应高振动、高温工厂环境,通孔焊接水平安装确保机床控制板卡间的稳定信号传输,支撑精密机械链路集成。
2. 汽车电子系统:键控代码K与2mm中心间距(0.07in)机制防止误插,适用于车载ECU、线束接口等场景,宽温度范围(-40°C至105°C)保障行车信号可靠性及长期稳定性。
3. 通信与数据传输设备:3000MHz高频支持与全屏蔽设计适配路由器、基站内部板对板连接,2位双行布局(32.85mm宽度)平衡空间密度与EMI防护,确保高速信号完整性。
4. 消费电子与计算机硬件:金/锡电镀端子插针(.6mm直径)及线到板灵活性支持家电、PC主板互连,咖喱色外壳便于维修识别,回流焊接工艺简化装配流程。
5. 测试测量仪器:100Ω阻抗及精准对准设计(4mm间距)降低信号损耗,适用于实验室设备PCB布线,锌铝合金基底提升抗物理冲击能力。
1. PCB焊接疲劳断裂
问题:水平安装时焊尾固定点单一,长期机械振动或外力冲击易导致焊点开裂。
方案:增加辅助支撑点(如板支座),优化回流焊曲线减少应力,定期检查焊点完整性。
2. 高频信号衰减
问题:工作频率达3GHz时,PA GF电介质材料在高温(>90℃)或潮湿环境下介电常数波动,引起阻抗失配。
方案:控制环境温湿度(≤80%RH),缩短信号走线长度,避免高频与电源线路并行布线。
3. 插针接触电阻升高
问题:0.6mm直径金镀层插针因微动磨损或氧化导致接触不良,2.5A满载电流下温升异常。
方案:使用镀金层专用清洁剂维护触点,严格按±0.03mm公差控制插针配合深度。
4. 外壳热变形引发短路
问题:PPA GF25外壳在持续>90℃工况下膨胀,导致相邻端子间距异常缩小。
方案:高温环境替换为ZnAL4Cu1金属外壳型号(若适用),或强制风冷使工作温度≤85℃。
5. 屏蔽效能降低
问题:装配过程屏蔽层接地不充分,3000MHz高频干扰抑制能力下降。
方案:确保屏蔽壳与PCB地线层360°全周焊接,接地阻抗≤10mΩ,必要时增加导电衬垫。
6. 键控定位偏差
问题:键控代码K未与匹配端完全对准,强行插拔造成端子弯曲。
方案:使用导向柱辅助安装工具精准定位,插接前验证公母端键槽角度一致性。
