泰科 1-2286797-3 是一款信号传输用的板对板或线对板水平安装连接器,采用 4 位双排 (2x2) 布局,中心间距为 2mm。其插针端子 (直径 0.6mm) 接触部镀金以保证可靠电气性能,额定工作电压 60VDC,最大电流 2.5A,阻抗为 100Ω,工作频率范围达 0-3000MHz,并具备屏蔽功能。该连接器主体由 PPA GF25 及锌合金构成,呈淡棕色,支持通孔回流焊安装,PCB 端接区域及外部端子均镀锡。其水平安装方向配合板支座和焊尾结构增强固定,适用于 -40°C 至 105°C 的工业级温度环境,整体尺寸为长 12mm、宽 32.85mm、高 11.1mm。
分类 | 详情 |
---|---|

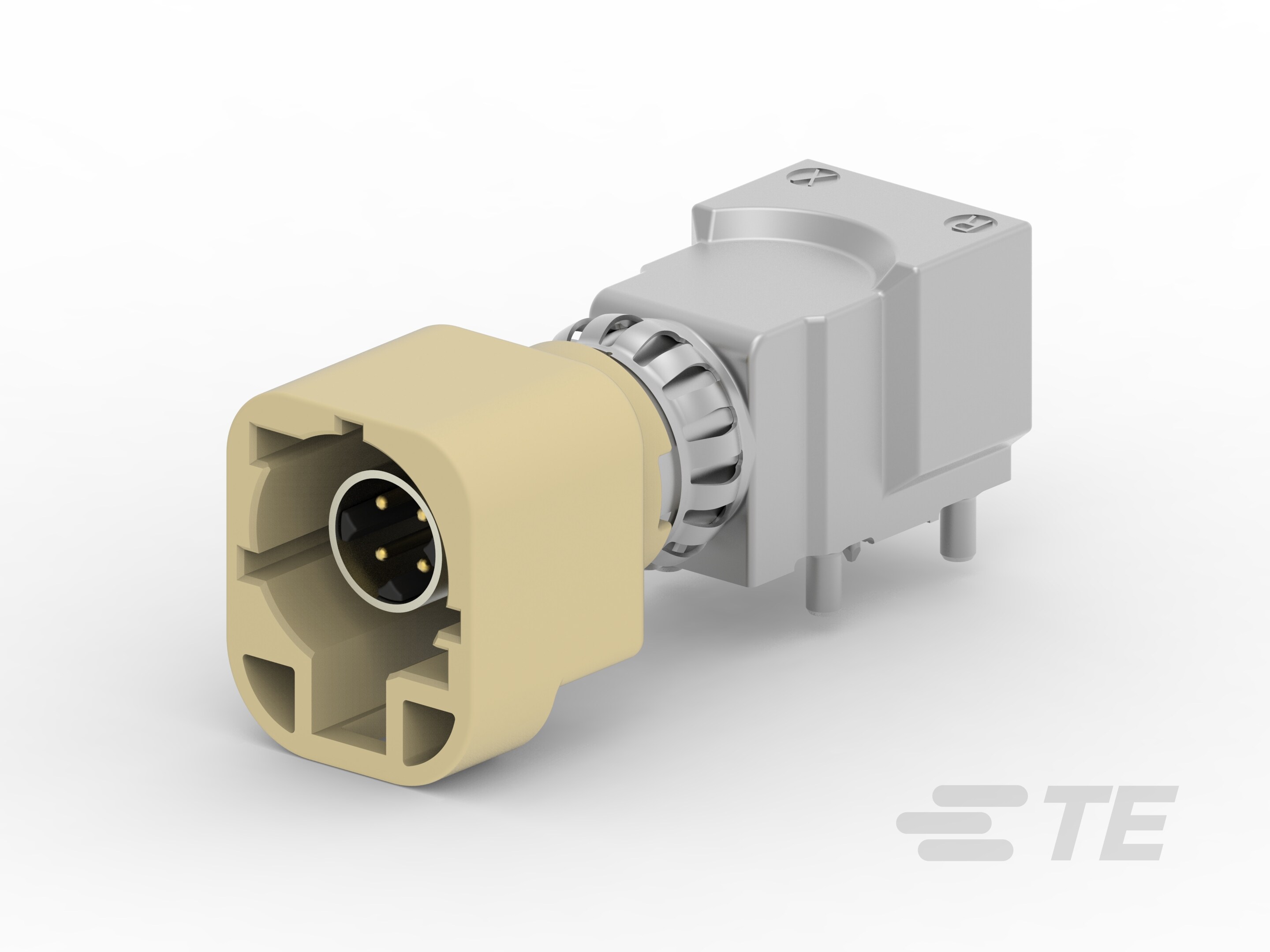

产品图 | ![]() |
产品型号 | 1-2286797-3 |
混合型连接器 | 否 |
连接器和端子端接到 | 印刷电路板 |
连接器系统 | 板对板 | 线到板 |
可密封 | 否 |
行数 | 2 |
PCB 安装方向 | 水平 |
位数 | 4 |
工作电压(VDC) | 60 |
阻抗(Ω) | 100 |
主体材料 | PPA GF25 | ZnAL4Cu1 |
PCB 保持特性电镀材料 | 锡 |
连接器和键控代码 | J |
端子类型 | 插针 |
中心接触件 | 带有 |
端子接触部电镀材料 | 金 (Au) |
射频连接器中心端子电镀材料 | 金 (Au) |
外部端子电镀材料 | 锡 (Sn) |
接合插针直径 | .6mm[.02in] |
端子额定电流(最大值)(A) | 2.5 |
PCB 端接方法 | 通孔 - 焊接 |
PCB 安装固定类型 | 焊尾 |
接合固定 | 带有 |
PCB 安装固定 | 带有 |
连接器安装类型 | 板安装 |
壳体颜色 | 淡棕色 |
中心线(间距) | 2mm[.07in] |
连接器高度 | 11.1mm[.437in] |
产品长度 | 12mm[.472in] |
产品宽度 | 32.85mm[1.293in] |
工作温度(最大值) | 105°C[221°F] |
工组温度范围 | -40 – 105°C[-40 – 221°F] |
装配工艺特点 | 板支座 |
焊接工艺 | 支持回流焊 |
工作频率范围(MHz) | 0 – 3000 |
屏蔽 | 是 |
电路应用 | Signal |
封装方法 | Reel |
封装数量 | 270 |
电介质材料 | PA GF |
接口编号 | 114-18950 |
采购入口 | 1-2286797-3现货 |
原厂手册 | 1-2286797-3数据手册.PDF |
配套型号 | 产品图 |
---|---|
暂无 | 暂无 |
1. 工业控制系统:
水平安装方式与焊尾固定设计(支持回流焊工艺)适配自动化设备的PCB集成,2mm间距双排结构在紧凑布局中保持信号完整性,PPA GF25材质壳体(耐温-40至105℃)保障工厂高温环境的稳定运行。
2. 汽车电子模块:
键控代码J与插针对接机制(.6mm插针直径)实现精准防误插,通孔焊接端接确保车载ECU、传感器接口在振动场景下的可靠连接,镀金端子接触层提升车载信号传输抗腐蚀性。
3. 通信与网络设备:
支持0-3000MHz高频信号传输,板对板/线到板混合连接能力适配路由器、基站内部板卡互连,屏蔽设计结合镀锡外部端子有效抑制电磁干扰,12×32.85mm紧凑尺寸优化空间利用率。
4. 医疗电子仪器:
无铅焊接工艺符合医疗设备环保标准,锌铝合金基座增强结构刚性,可维护通孔设计便于设备模块化检修,淡棕色壳体提升内部线缆辨识效率。
5. 消费电子产品:
通孔焊接工艺(板支座装配)提供高强度物理连接,2.5A电流承载能力满足小型家电控制板供电需求,11.1mm低剖面高度适配超薄电子设备内部堆叠。
该连接器通过高频兼容性、机械稳固结构与宽温域耐受性,在精密电子系统中实现高密度可靠互连,淡棕色壳体同步提升工业场景的检修识别效率。
1. PCB安装松动或脱落
问题:焊尾固定方式在振动或外力作用下易导致连接器位移或脱离PCB,影响连接可靠性。
方案:优化焊接工艺确保焊点完整性,添加卡扣或支架增强机械固定,分散外部应力至支撑结构。
2. 端子接触不良
问题:插针端子长期暴露环境中易氧化或压接公差不当,导致接触电阻升高或信号传输中断。
方案:严格执行±0.2~0.5mm压接高度公差,使用专业清洁工具去除氧化层,必要时更换金电镀端子以维持导电性。
3. 外壳材料变形风险
问题:PPA GF25外壳在高温工况(接近105°C)下易软化变形,或长期暴露于腐蚀性环境引起结构破坏。
方案:高温场景更换为ZnAL4Cu1金属外壳选项,避免强酸/碱接触,定期进行外壳完整性检测。
4. 键控对准偏差
问题:键控代码J未精准匹配公端接口,导致连接器无法正常卡合或信号错位。
方案:安装前核验公母端键控代码,使用对准工具辅助定位,确保端子排列顺序一致。
5. 高频信号干扰
问题:0-3000MHz工作频率范围内屏蔽设计不足时易受电磁干扰,影响信号完整性。
方案:强化PCB布局屏蔽接地设计,利用连接器内置屏蔽结构,优化线路走向减少干扰源。
