泰科TE 1-2286797-5 4位板对板线对板连接器 金插针屏蔽3GHz现货
泰科1-2286797-5是一款板安装连接器，专用于印刷电路板端接，支持板对板和线对板系统。配置4位水平安装插针端子，工作电压60VDC，阻抗100Ω，最大额定电流2.5A。主体材料采用PPA GF25和ZnAL4Cu1合金，端子接触部电镀金，外部端子镀锡，接合插针直径0.6mm。尺寸紧凑（高度11.1mm，长度12mm，宽度32.85mm），中心间距2mm，壳体为黄绿色。适用于信号应用，工作频率0-3000MHz，具备屏蔽功能，支持通孔焊接和回流焊装配。环境适应性强，工作温度范围-40至105°C，电介质材料为PA GF。
一、1-2286797-5中文手册
| 分类 | 详情 |
|---|---|

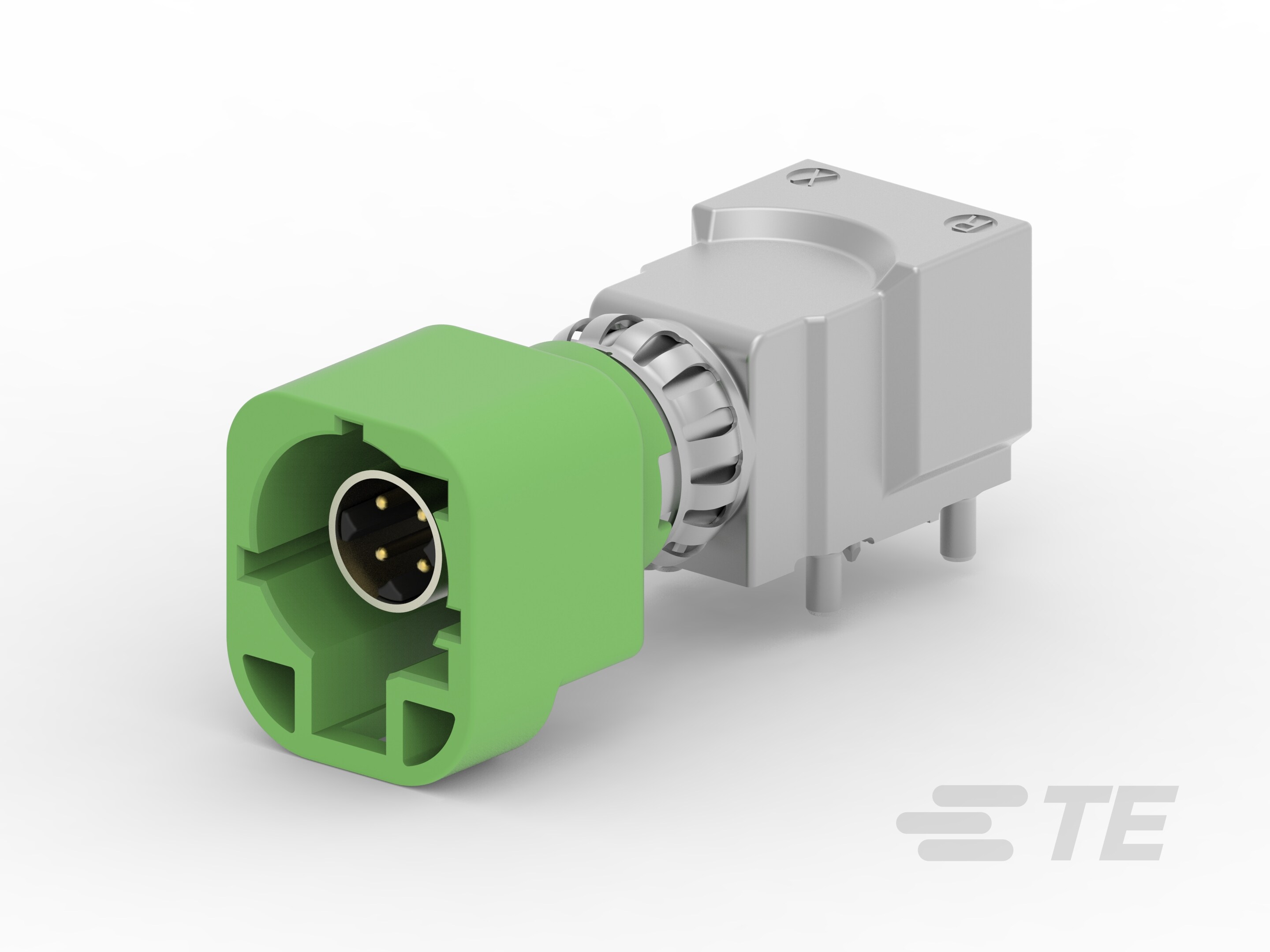

| 产品图 |  |
| 产品型号 | 1-2286797-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 黄绿色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 11.1mm[.437in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 32.85mm[1.293in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 270 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286797-5现货 |
| 原厂手册 | 1-2286797-5数据手册.PDF |
二、1-2286797-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 3-2208145-6 |  |
| 更多配套型号查询 | 1-2286797-5配套型号大全 |
三、1-2286797-5适用领域
泰科1-2286797-5连接器凭借其高兼容性、信号稳定性及紧凑设计，广泛应用于以下领域：
1. 工业自动化与设备控制：板安装水平方向设计结合-40℃至105℃工作温度范围（支持回流焊），适配PLC、传感器等高热、高振动场景；2mm间距双行布局（4位）和焊尾固定确保电路板在机械环境中的可靠连接。
2. 汽车电子系统：金镀层中心端子（阻抗100Ω）与键控代码L实现精准防误插，2.5A额定电流及全屏蔽结构保障车载ECU、线束等关键组件的信号完整性，符合-40℃至105℃宽温域要求。
3. 通信与数据传输设备：0–3000MHz工作频率范围及信号级应用（PA GF电介质）支持路由器、基站内的板到板高速传输；紧凑尺寸（12mm长度×32.85mm宽度）优化空间利用率，屏蔽设计降低信号干扰。
4. 医疗仪器内部布线：黄绿色壳体辨识度高，通孔焊接端接与水平安装简化维护流程；-40℃至105℃温域覆盖消毒环境，无密封设计允许模块化维修，确保设备内部低电压（60VDC）信号安全。
5. 消费电子与紧凑型设备：2mm中心间距、11.1mm高度板安装结构适配智能家居、便携设备的PCB布局；PPA GF25与锌铝合金外壳提供机械强度，焊尾固定维持焊接可靠性。
该连接器通过键控对准、全屏蔽防护及宽温域兼容性，实现高速信号在狭小空间中的长期稳定传输，黄绿色外壳进一步强化工业场景的可视化管理。
四、1-2286797-5常见问题与解决方案
1. 安装松动或脱落
问题：水平安装采用焊尾固定方式，在机械振动或外力冲击下易导致连接器不稳定或脱出，影响印刷电路板（PCB）的信号传输可靠性。
方案：添加应力消除附件如卡扣或支撑架，优化焊接工艺确保焊点均匀受力，并增加辅助固定结构分散机械应力，以维持连接稳定性。
2. 密封性不足
问题：设计不可密封，在潮湿或粉尘环境中可能渗入污染物，引发电气短路或性能下降，尤其在工作湿度波动时风险加剧。
方案：应用外部硅胶密封圈或防水涂层增强防护；控制安装环境湿度低于80%RH；若需高防护，建议更换为密封兼容型号并定期清洁接口。
3. 端子接触不良
问题：1.2mm插针端子若压接高度超出公差或表面氧化，可能导致接触电阻异常或信号中断，尤其在0-3000MHz高频应用下影响更大。
方案：严格按照压接高度范围（参考制造规范）操作；使用专业清洁工具去除氧化层；必要时更换端子，确保金电镀层完好以减少电阻。
4. 外壳变形或腐蚀
问题：PPA GF25塑料壳在接近105°C高温环境或暴露于腐蚀性物质时易软化变形；ZnAL4Cu1金属部分在强酸/碱条件下可能发生侵蚀。
方案：操作环境严格控制在-40°C至105°C内；避免接触化学腐蚀物；高温应用中选用全金属外壳替代品；定期检查外壳完整性并及时更换。
5. 键控错位或对准偏差
问题：键控代码L未与公端准确匹配时，易导致接口错位或连接不稳定，造成信号丢失或电路故障。
方案：安装前核对键控代码及端子排列顺序；使用专用对准工具辅助定位，确保水平安装时无偏差对接，并进行功能测试验证。
