TE 2286797-6板对板|线对板连接器 高频3GHz屏蔽/工业级温度 金锡电镀 现货
泰科2286797-6是一款印刷电路板（PCB）安装型连接器，支持板对板及线到板连接系统。采用2行4位水平安装设计，中心间距2mm，额定工作电压60VDC，最大电流2.5A，阻抗100Ω。端子为插针式，接触件镀金确保低接触电阻（金层）及耐腐蚀，外部镀锡以增强导电性。主体材料选用PPA GF25与ZnAL4Cu1合金，提供高强度和热稳定性，工作温度范围-40°C至105°C。支持通孔焊接与回流焊工艺，具备屏蔽设计（符合信号应用要求），覆盖0-3000MHz工作频率。特性包括键控代码F、板支座和接合固定，适用于工业控制、汽车电子等高可靠性场景，确保稳定连接与安装安全。
一、2286797-6中文手册
| 分类 | 详情 |
|---|---|

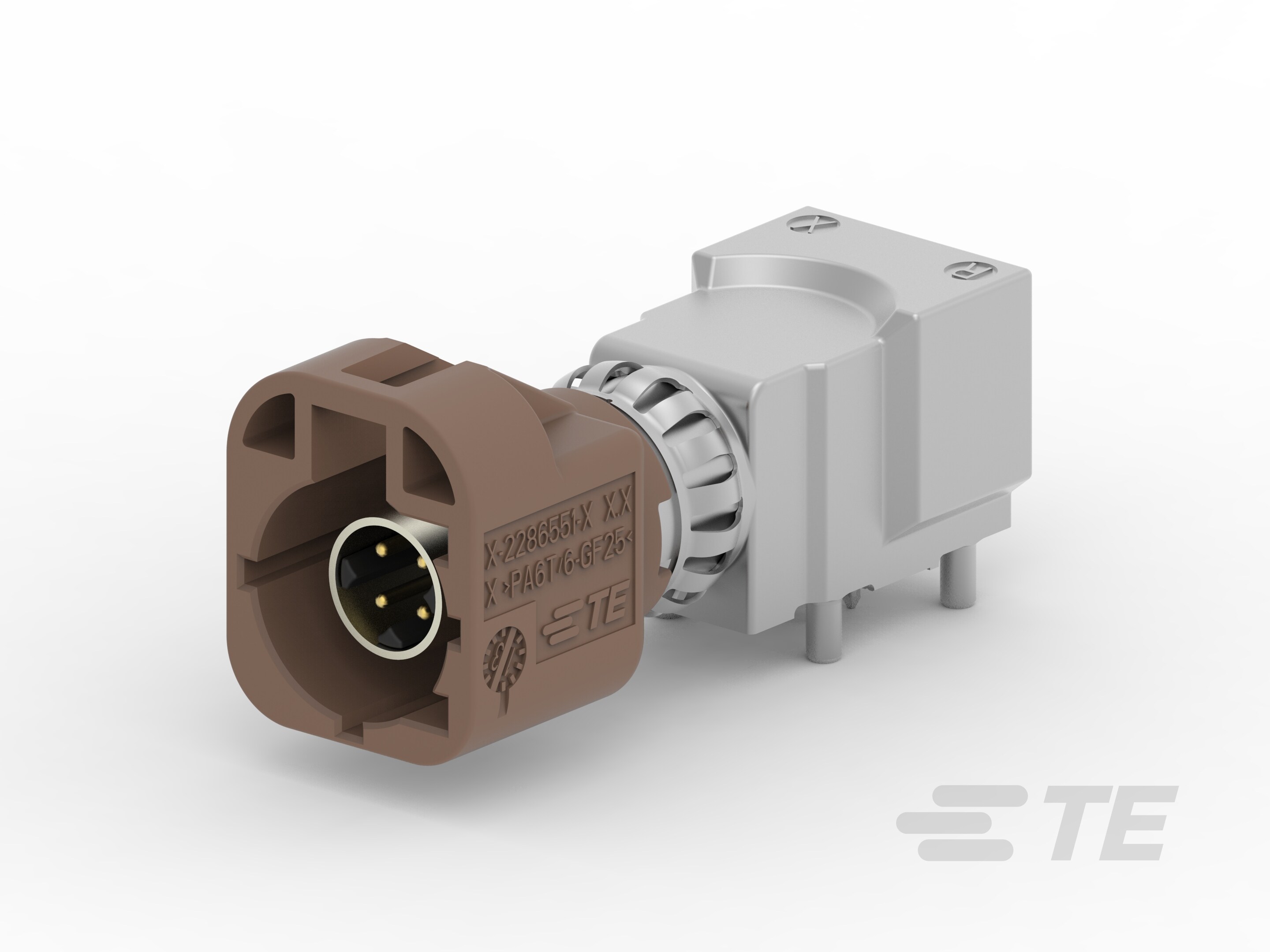

| 产品图 |  |
| 产品型号 | 2286797-6 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PPA GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 褐色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 13.95mm[.549in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 32.85mm[1.293in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 230 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 2286797-6现货 |
| 原厂手册 | 2286797-6数据手册.PDF |
二、2286797-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2286546-1 |  |
| 更多配套型号查询 | 2286797-6配套型号大全 |
三、2286797-6适用领域
泰科2286797-6连接器凭借其高精度信号传输、宽温度耐受性及稳固安装机制，广泛应用于以下领域：
1. 工业自动化与机械控制：PPA GF25/ZnAL4Cu1主体材料（耐温-40℃至105℃）结合2mm中心线间距与通孔焊接设计，适应工厂设备的高振动环境，支持PLC控制板、传感器信号链路的稳定数据传输，降低信号衰减风险。
2. 汽车电子系统：屏蔽结构（100Ω阻抗）有效抑制电磁干扰，键控代码F防止错配，适用于车载ECU模块、线束接口等关键部件，确保行车信号在宽温范围内（-40°C至105°C）的可靠性。
3. 通信与数据传输：工作频率范围（0-3000MHz）支持高速信号处理，水平板安装方式与线到板/板对板系统适配路由器、基站设备内部连接，4位2行布局优化空间利用同时维持信号完整性。
4. 医疗仪器与设备：可回流焊工艺简化PCB装配流程，通孔固定设计增强机械稳定性，适用于医疗监控设备内部连线，避免连接松动导致的系统故障。
5. 计算设备与消费电子：褐色外壳提升辨识度，低外形尺寸（12mm×32.85mm×13.95mm）支持紧凑主板布局，应用于服务器、嵌入式系统等，确保数据链路高效集成。
该连接器通过屏蔽机制、宽温性能及焊接兼容性，在复杂电子系统中实现长期稳定连接，棕色外壳进一步强化工业环境的视觉识别性。
四、2286797-6常见问题与解决方案
1. PCB焊接应力开裂
问题：通孔焊接安装时，热膨胀系数差异导致焊点疲劳开裂（尤其-40~105℃宽温工况）。
方案：
