泰科TE 1-2289727-3 母端子护套2位8mm线对线现货
泰科1-2289727-3是一款线对线（Wire-to-Wire）连接器系统的母端子护套壳体。其设计为单排2位结构，中心间距为8mm（0.315英寸），出线角度为180°。该连接器适用于800伏电压架构，可在-40°C至125°C（-40°F至257°F）的宽温度范围内稳定工作。其壳体为粉绿色，采用压接方式进行电线端接，安装方式为电缆安装（自由悬挂），不具备密封能力、位置保障功能和屏蔽性能。
一、1-2289727-3中文手册
| 分类 | 详情 |
|---|---|

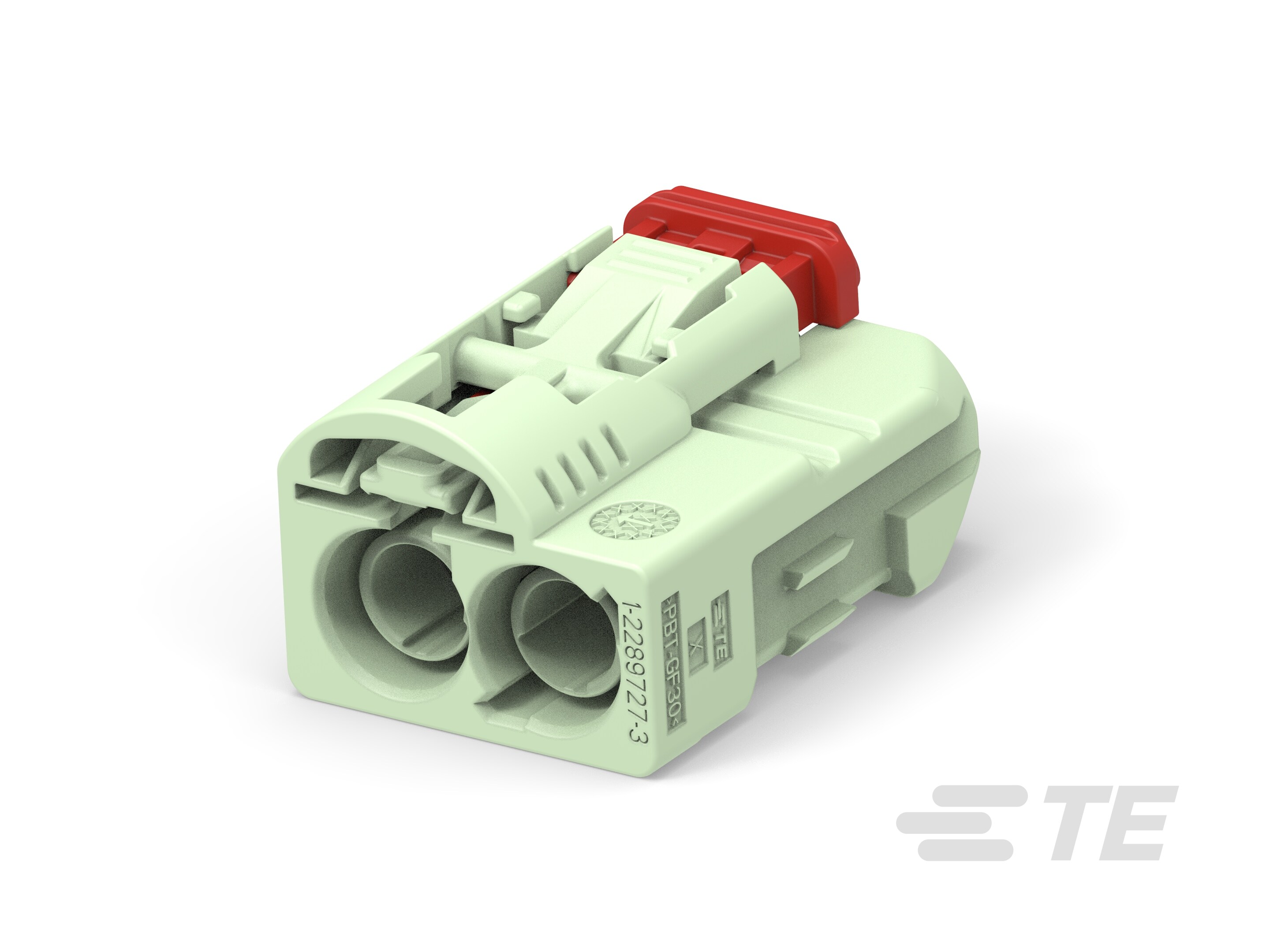

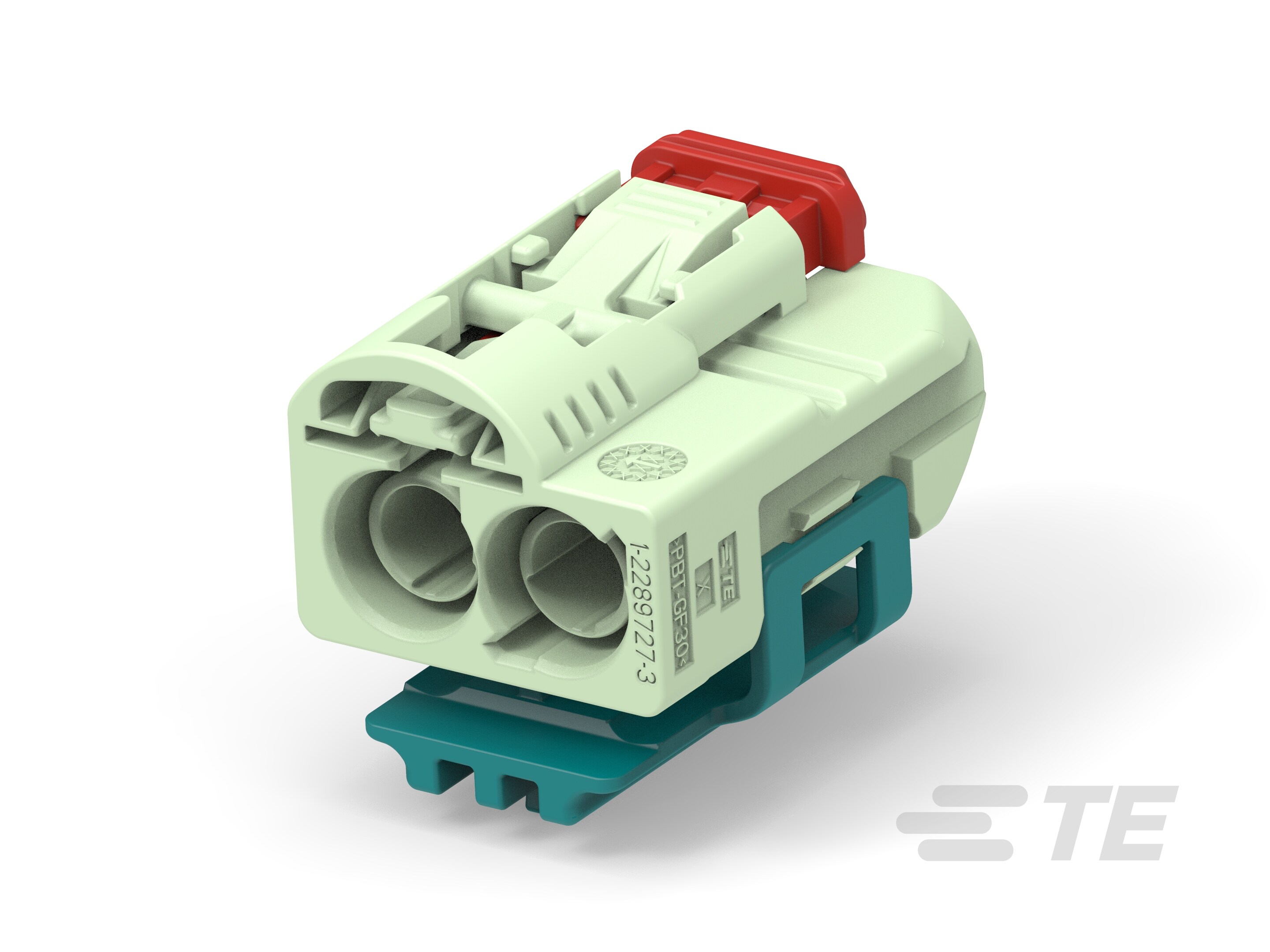

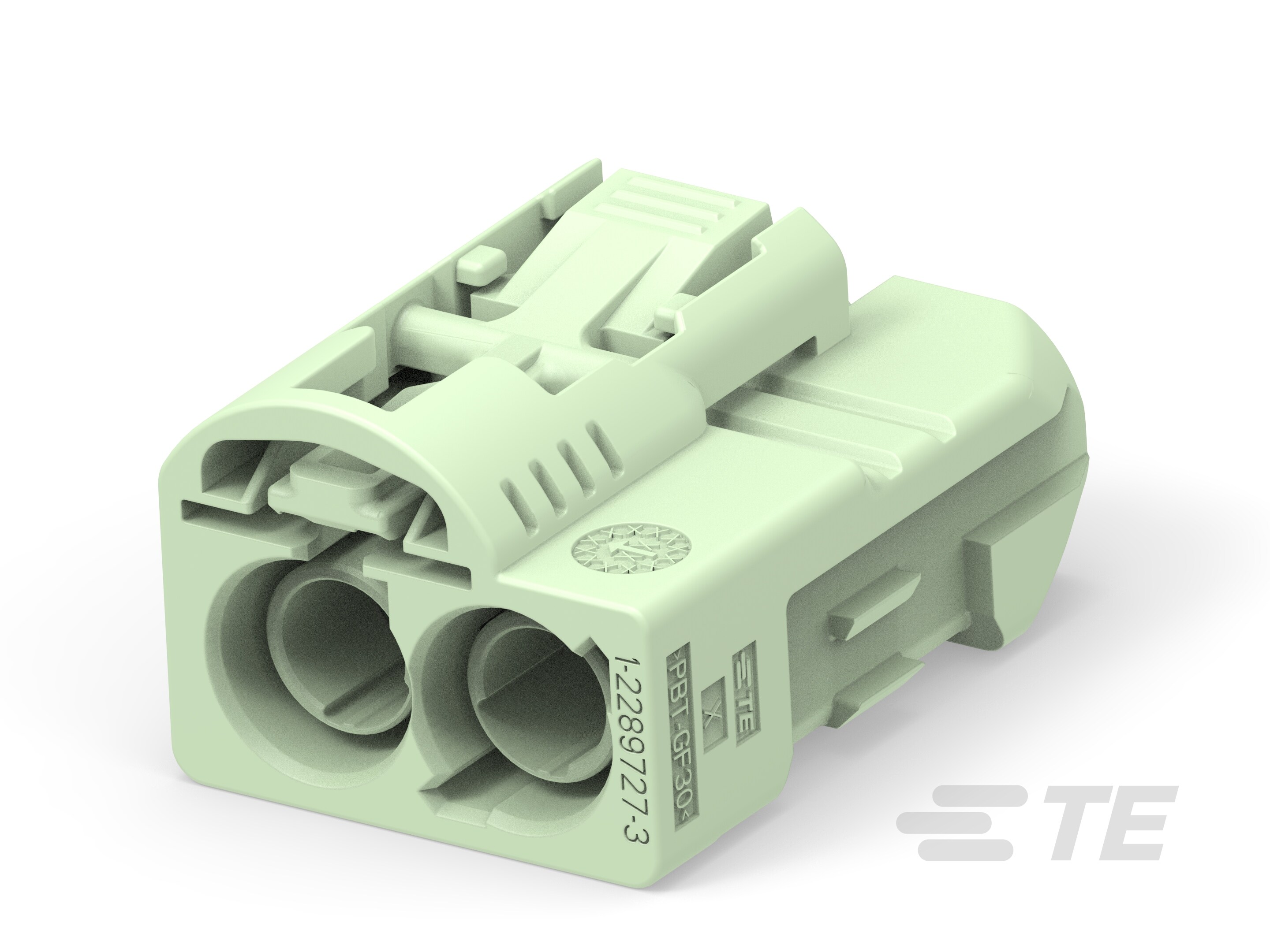

| 产品图 |  |
| 产品型号 | 1-2289727-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | N |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 粉绿色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2289727-3现货 |
| 原厂手册 | 1-2289727-3数据手册.PDF |
二、1-2289727-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2289731-3 |  |
| 1-2289732-3 |  |
| 更多配套型号查询 | 1-2289727-3配套型号大全 |
三、1-2289727-3适用领域
1. 工业设备布线系统
采用电缆安装（自由悬挂）结构及8mm宽间距设计，适配控制柜内部高压线束（最高800V）的灵活走线需求。耐受-40℃至125℃的宽温范围确保在车间高温环境或低温仓储场景中保持物理稳定性，粉绿色外壳便于设备维护时的快速线路识别。
2. 新能源汽车电力模块
支持800V高压架构，契合电动车电池管理系统、电控单元的高压连接需求。180°出线角度优化线缆弯曲半径，2位单行布局增强高压端子的散热效率，压接端接保障大电流传输的可靠性，符合汽车电子对振动与温变的耐受要求。
3. 户外能源基础设施
宽温域特性（-40至125℃）兼容光伏逆变器、风力发电机舱等极端温差环境。自由悬挂设计简化密封舱体内的电缆固定流程，粉绿色壳体在设备检修面板中具有高辨识度，支持快速故障定位。
4. 医疗设备内部接线
无金属屏蔽的轻量化结构避免对精密仪器造成电磁干扰，可维修设计适配监护仪、分析设备内部模块化线缆的更换需求。125℃耐温支持设备高温消毒流程，压接端接确保生物信号传输的稳定性。
5. 中压通信传输节点
180°出线优化基站设备内部线缆管理，800V耐压指标满足通信电源模块的次级电路连接要求。8mm间距平衡紧凑空间布局与电气安全性，适用于路由器、交换机的板外延伸布线场景。
该连接器通过宽温域耐受、高压架构兼容性及自由悬挂安装特性，在工业高压、新能源、户外设备等领域实现可靠电气连接。粉绿色外壳强化了工业场景下的视觉定位效率，180°出线设计进一步降低布线应力风险。
四、1-2289727-3常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装（自由悬挂）结构缺乏固定点，易受振动或外力牵拉导致位移。
方案：优化线缆布线与外部固定，增加非承重支撑结构分散应力，避免直接受力于连接器本体。
2. 污染侵入风险
问题：无密封设计（可密封：否），在粉尘、潮湿环境中易积累污染物，影响端子导电性。
方案：定期清洁端子区域；部署环境控制措施（湿度≤80%RH）；若需防护，需额外采用独立防尘罩。
3. 压接端子可靠性下降
问题：线缆压接公差控制不当（线规26-88 AWG），或端子氧化导致接触电阻升高。
方案：严格按±0.2~0.5mm公差执行压接；使用镀金接触片专用清洁工具；定期检测端子导电性并更换。
4. 外壳高温变形风险
问题：尼龙6/6材质外壳在接近125°C工作温度上限时可能软化变形。
方案：确保散热环境通风；监测持续工作温度≤100°C；定期检查外壳结构完整性。
5. 键控代码错位风险
问题：键控代码"N"未与公端精准匹配时，导致端子错位或接触失效。
方案：安装前双向核验键控代码与端子序列；使用引导针辅助定位；测试导通性后再固定线缆。
