泰科TE 2287903-1 线到板信号高频连接器 PCB安装 现货

泰科2287903-1是一款用于印刷电路板（PCB）的单行单单位线对板连接器，专为信号传输设计。其PCB边缘安装方式采用通孔焊接固定，前端面板安装结构确保稳固性；插针端子直径0.51毫米，端子接触部镀金（Au）以优化导电性与抗氧化性能，外部端子镀锡（Sn），支持最大1安培电流、800伏交流工作电压。主体材料为PA GF（聚酰胺加玻璃纤维），阻抗50欧姆，频率工作范围0-6000兆赫兹，温度耐受-40℃至105℃，适合严苛环境。紧凑尺寸（长度24.5毫米，宽度7.5毫米，高度10.45毫米）提供空间效率，乌黑色外壳符合SAE/USCAR-17标准，适用于工业信号电路。

一、2287903-1中文手册

分类	详情

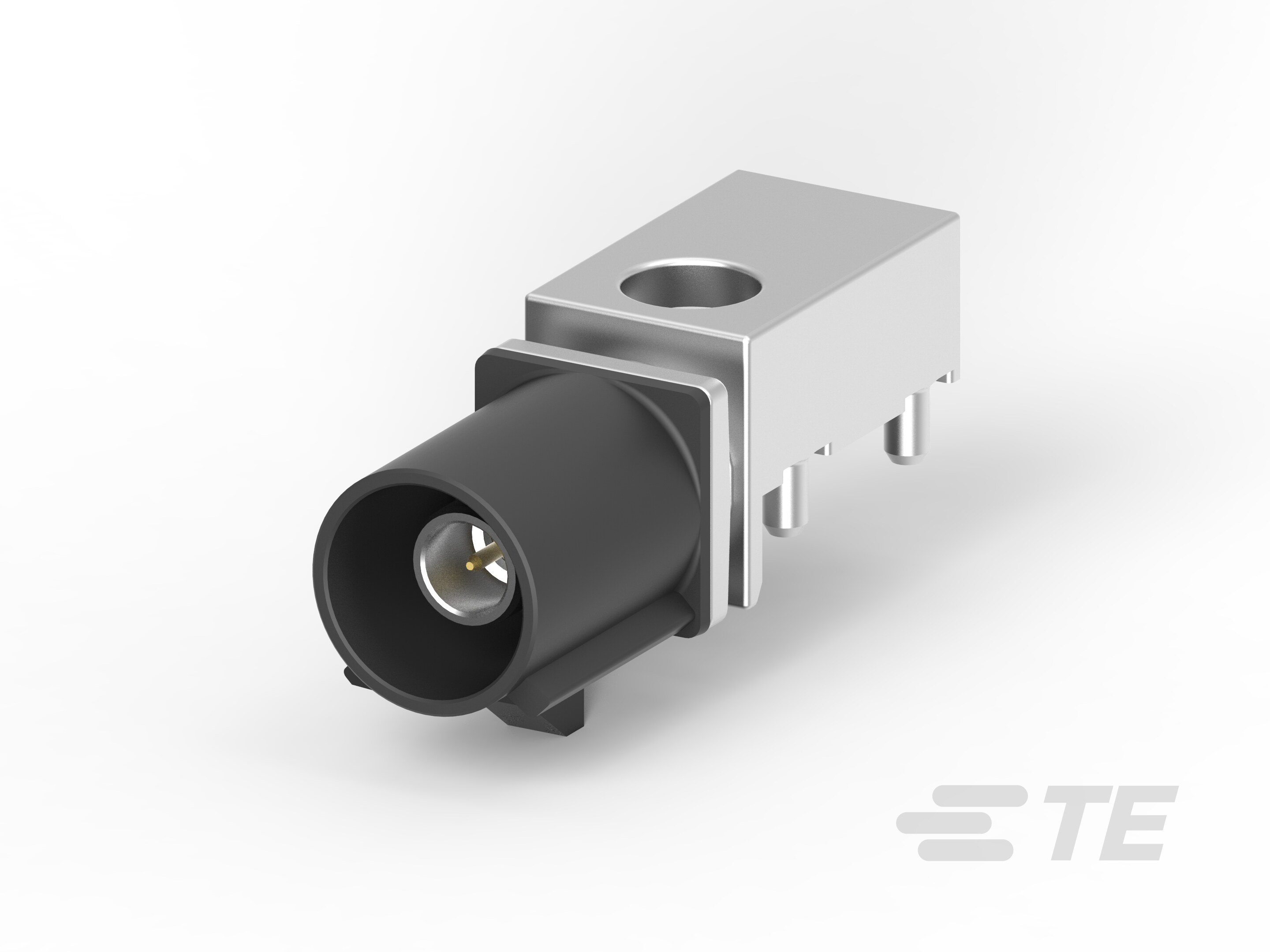

产品图
产品型号	2287903-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
电介质材料	PCT
采购入口	2287903-1现货
原厂手册	2287903-1数据手册.PDF

二、2287903-1配套型号

三、2287903-1适用领域

泰科2287903-1连接器作为一款高可靠性板装连接器，其设计特性支持以下核心应用领域：

1. 汽车电子控制系统：

采用键控代码A防误插机制，结合通孔焊接端接确保振动环境下的机械稳定性。金镀层端子（接触部）与锡镀层（外部）提供耐腐蚀性，支持-40℃至105℃宽温操作，适用于发动机ECU、传感器接口等车载模块的信号传输。

2. 工业自动化设备：

PA GF材质壳体（耐温105℃）与PCB边缘安装设计适配高密度电路布局，通孔焊接提供抗冲击性能，满足机床控制板、PLC模块等工业级电气负荷（800VAC/1A）需求。

3. 通信基础设施：

50Ω阻抗匹配与6GHz高频带宽特性，优化路由器、基站设备的射频信号完整性。1位单针结构（插针直径0.51mm）实现精准对接，支持高速数据链路的低损耗传输。

4. 医疗电子仪器：

PCT电介质材料符合生物兼容性要求，无铅镀层（锡）规避有毒物质风险。宽温范围适应消毒流程温差，前端面板安装方式便于设备内部模块化维护。

5. 能源电力管理：

800VAC耐压能力与SAE/USCAR-17认证标准，适配太阳能控制器、UPS电源等设备的板级功率分配场景。紧凑尺寸（24.5mm×7.5mm）优化机柜空间利用率。

该连接器通过高频性能优化、三重镀层防护（金-锡）及宽温耐受性，在严苛工况下保障信号与电力传输的长期稳定性，乌黑色外壳提升工业设备的视觉辨识度。

四、2287903-1常见问题与解决方案

1. PCB焊接安装松动

问题：焊尾安装依赖PCB焊接强度，振动环境中易出现焊点开裂或连接器位移。

方案：采用加固支架辅助固定，优化焊接工艺参数（温度峰值≤260°C），避免机械应力直接作用于焊点。

2. 外壳高温变形

问题：PA GF材质在持续高温（>105°C）下易软化变形，影响结构密封性。

方案：确保工作温度≤105°C，高温工况更换耐热材料型号；定期检查外壳是否翘曲变形。

3. 端子接触电阻增大

问题：锡（Sn）电镀端子长期暴露在潮湿环境中易氧化，导致信号传输不稳定。

方案：操作时佩戴防静电手套避免污染触点，使用接触点专用清洁剂维护，存储环境湿度≤60%RH。

4. 键控对接偏差

问题：键控代码A未与匹配公端对齐时，引发插针（Ø0.51mm）弯折或错位。

方案：安装前验证公母端键控代码一致性，采用导向柱辅助对准，禁止强行插合。

5. 高频信号衰减

问题：非屏蔽设计在6000MHz高频段易受电磁干扰（EMI），导致信号完整性下降。

方案：优化PCB布线远离干扰源，缩短线缆长度；必要时增加外部金属屏蔽罩。
