泰科TE 2-2287903-4线到板射频连接器现货

泰科2-2287903-4是一款单孔位线到板射频连接器，专用于印刷电路板边缘安装，通过通孔焊接端接。该器件阻抗为50Ω，支持800VAC工作电压、-40°C至105°C宽温范围和0-6000MHz工作频率。其端子采用金电镀插针（直径0.51mm）设计，配锡电镀固定座，主体由PA-GF材料制成酒红色，尺寸为24.5mm长×7.5mm宽×10.45mm高，符合SAE/USCAR-17标准，适用于信号传输应用，确保高可靠性和兼容性。

一、2-2287903-4中文手册

分类	详情

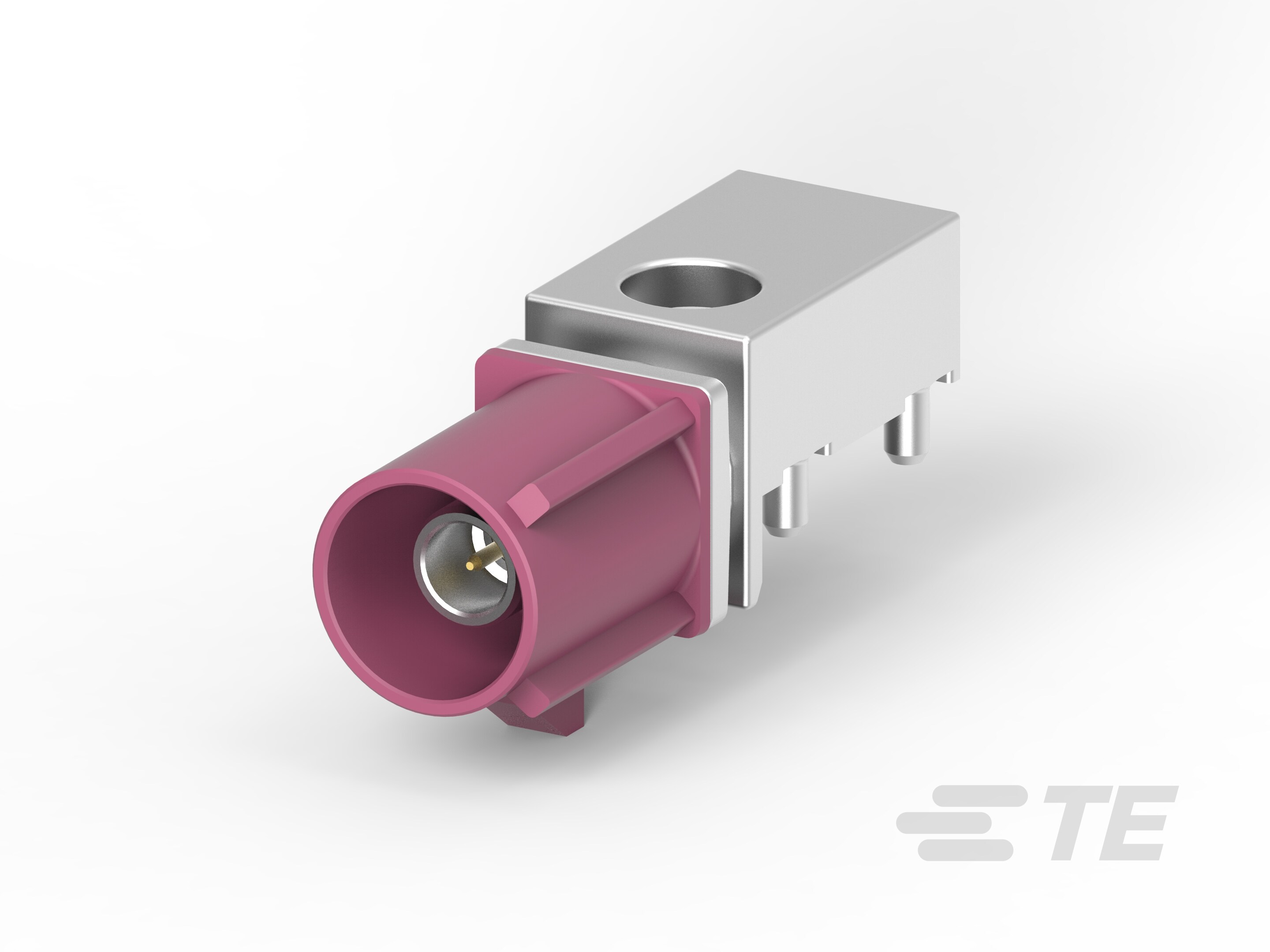

产品图
产品型号	2-2287903-4
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	D
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	酒红紫
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287903-4现货
原厂手册	2-2287903-4数据手册.PDF

二、2-2287903-4配套型号

三、2-2287903-4适用领域

泰科2-2287903-4连接器凭借其高频信号传输能力、宽温适应性及紧凑结构设计，适用于以下领域：

1. 汽车电子系统：符合SAE/USCAR-17标准，工作温度范围（-40℃至105℃）满足车内ECU、传感器模块等高温环境的信号传输需求，50Ω阻抗特性保障高频信号稳定性，1位插针设计适配精密PCB边缘布线。

2. 工业控制设备：PA GF（玻纤增强尼龙）材质外壳兼具机械强度与耐温性，通孔焊接安装确保振动环境下的牢固连接，适用于PLC控制器、仪器仪表等工业设备的板级信号传输。

3. 通信与射频设备：0-6000MHz工作频率覆盖主流通信频段，中心接触件镀金工艺优化信号完整性，适配基站模块、测试仪器等射频前端的低损耗互连场景。

4. 消费电子产品：紧凑尺寸（24.5mm×7.5mm）支持高密度PCB布局，边缘安装方式简化组装流程，适用于路由器、智能家居设备等对空间敏感的线到板信号连接。

该连接器通过镀金端子的抗氧化设计、宽温域兼容性及SAE标准认证，在汽车与工业场景中实现长期稳定的高频信号传输，酒红紫外壳提供明确的视觉识别标志。

四、2-2287903-4常见问题与解决方案

1. 端子接触电阻异常

问题： 金镀层插针（直径0.51mm）在1A微电流下易因压接高度超差（超出±0.2~0.5mm公差）或表面氧化导致信号传输不稳定。

方案： 使用精密压接工具确保高度公差，定期以专用金触点清洁剂去除氧化层；若电阻值持续异常，更换同规格镀金端子。

2. PCB焊接点疲劳断裂

问题： 焊尾安装于PCB边缘时，振动应力集中于单点位焊点，易引发开裂（尤其工作温度＞80℃环境）。

方案： 增加焊点补强胶固定，或改用带辅助卡扣的PCB安装架分散应力；定期执行焊点完整性检查（建议每6个月）。

3. 外壳高温软化变形

问题： PA GF材质外壳在持续＞80℃工况下抗弯强度下降（注：105℃为极限值），边缘安装位易发生结构翘曲。

方案： 高温环境（≥80℃）替换为金属壳体兼容型号；控制设备内部散热，确保外壳区域温度≤75℃。

4. 接合面污染物堆积

问题： 非密封设计在粉尘环境中，插针/插座间隙易积累导电颗粒，引发电介质（PCT材料）表面闪络风险。

方案： 每3个月用无水乙醇清洁端子区域；重度污染场景下加装防尘硅胶罩（需确保罩体耐温≥105℃）。

5. 键控定位失效

问题： 键控代码D未与公端精确匹配时，造成对接偏移，可能损伤.51mm插针尖端。

方案： 安装前双人复核键控代码兼容性；使用带定位导向针的工装辅助插合，偏移容差需＜0.3mm。
