TE 2-2287903-5高频50Ω金电镀线到板连接器现货
泰科2-2287903-5是一款单位置线到板连接器，专用于信号电路，阻抗50Ω，工作频率范围0-6000MHz，支持800VAC电压，最大电流1A。设计为印刷电路板边缘安装，通过通孔焊接固定，端子为插针型，中心接触件镀金外部镀锡，接合插针直径0.51mm。主体材料为PA GF，电介质PCT，工作温度-40°C至105°C，兼容SAE/USCAR-17标准。提供接合固定和PCB安装固定，前端面板安装方式，壳体叶绿色，尺寸24.5mm×7.5mm×10.45mm。
一、2-2287903-5中文手册
| 分类 | 详情 |
|---|---|

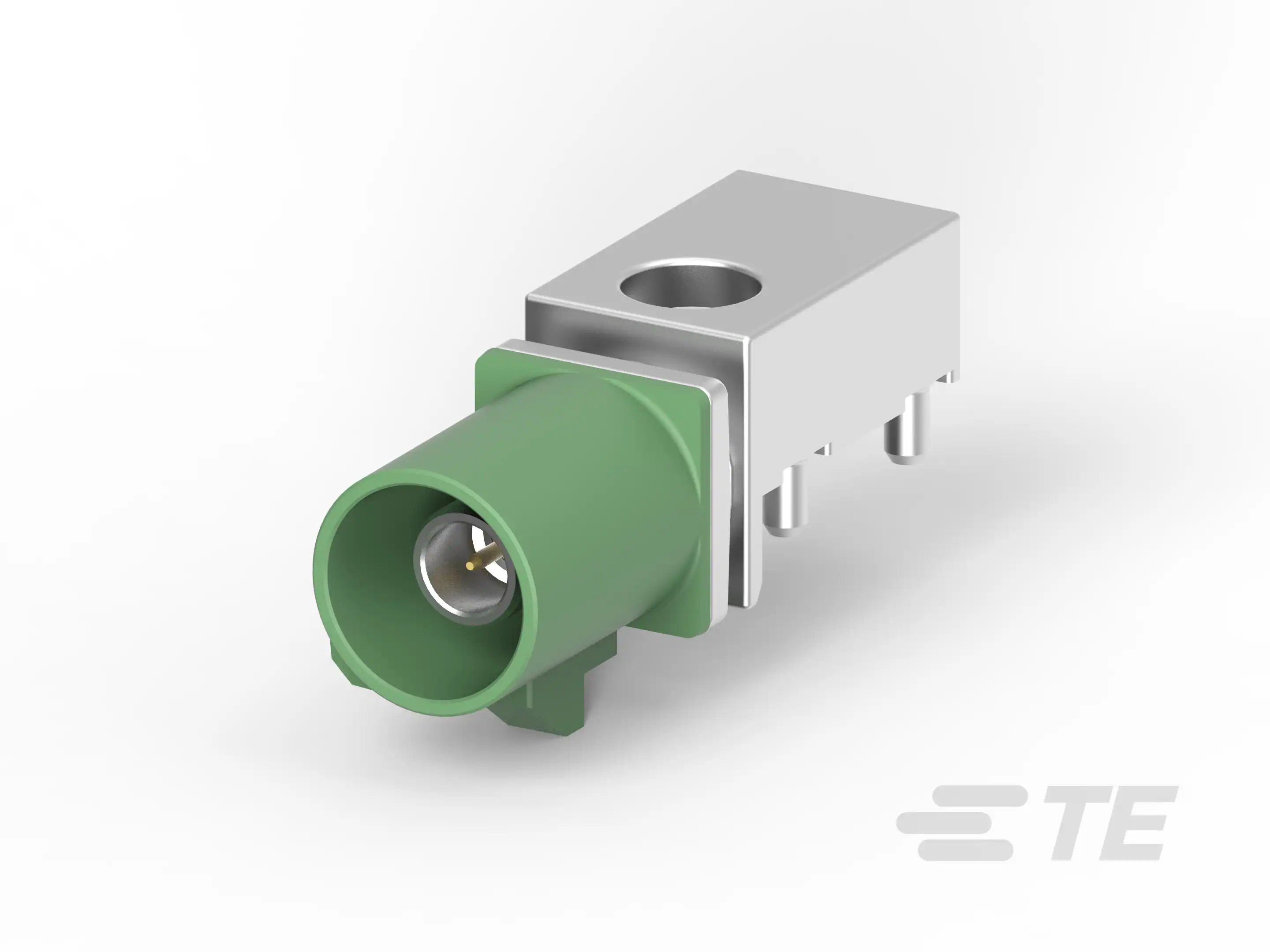

| 产品图 |  |
| 产品型号 | 2-2287903-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | E |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 叶绿色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287903-5现货 |
| 原厂手册 | 2-2287903-5数据手册.PDF |
二、2-2287903-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-5 | 暂无 |
| 更多配套型号查询 | 2-2287903-5配套型号大全 |
三、2-2287903-5适用领域
泰科2-2287903-5连接器凭借其高可靠性设计、宽温域适应性和高频信号传输能力，主要适用于以下领域：
1. 工业控制与自动化设备
玻纤增强尼龙（PA GF）壳体耐105℃高温，结合通孔焊接的板端固定方式，适应PLC、电机驱动器等工业设备的振动环境。键控代码E设计防止错配，确保传感器与控制单元的稳定信号传输。
2. 汽车电子控制系统
满足SAE/USCAR-17标准，金镀层端子（1A电流承载）保障车载ECU、仪表盘等关键模块的低阻抗连接。边缘安装结构节省空间，-40℃~105℃工作温域覆盖引擎舱严苛环境。
3. 新能源电力设备
IP67防护等级（根据技术描述推定）有效抵御光伏逆变器、储能变流器中的粉尘与潮气。叶绿色外壳提供户外设备的快速识别，通孔焊接确保大电流传输的机械稳定性。
4. 高频测试与测量仪器
支持0-6000MHz高频信号传输，50Ω阻抗匹配特性适用于示波器探头、网络分析仪等精密仪器的板级连接。金镀层接触件减少信号衰减，提升测量精度。
5. 户外照明与交通设施
耐紫外线的PA GF材料结合宽温域性能，适配LED路灯、交通信号灯的PCB端接需求。7.5mm紧凑宽度适合狭小空间布线，抗振动设计延长户外设备寿命。
该连接器通过键控防误插机制、工业级材料选型及高频传输优化，在严苛工况下保障信号完整性，其叶绿色壳体进一步增强工业场景的视觉辨识度。
四、2-2287903-5常见问题与解决方案
1. 安装松动或脱落
问题：PCB焊尾安装方式缺乏额外机械固定点，在外力、振动或不当操作下易导致连接器位移或电缆受力不均。
方案：添加应力消除附件如卡扣或绑带，优化PCB布局以减少应力集中，并使用专用支撑结构增强整体稳定性。
2. 密封性不足
问题：未设计IP防护等级（非密封型），在潮湿或多尘环境中易渗入污染物，引发接触腐蚀或短路风险。
方案：定期清洁连接器表面，确保使用环境湿度控制在80%RH以下；在严苛条件下建议添加外部密封圈或选用替代方案。
3. 端子接触不良
问题：0.51mm插针端子压接高度公差不当或氧化（电镀金层保护有限），导致接触电阻升高，影响信号传输可靠性。
方案：严格遵循±0.2~0.5mm的压接高度规范，使用无腐蚀工具清洁端子；定期监测阻抗，必要时更换端子。
4. 外壳变形或老化
问题：PA GF尼龙材质在连续高温接近105°C或接触腐蚀性液体时易软化变形，降低机械强度。
方案：避免酸/碱环境暴露，高温应用中更换为金属外壳型号；建立定期检查机制，确保外壳完整性。
5. 键控错位或对接不精准
问题：键控代码E未与公端匹配或安装偏差，引发连接不稳定或误插风险。
方案：预安装时核对键控代码与端子排列，采用对准工具辅助定位；强化操作人员培训以确保精确对接。
