泰科2-2287903-2是一款单针位线对板连接器，专用于印刷电路板的信号传输。其设计阻抗为50Ω，支持0-6000MHz工作频率，适合高频信号应用如汽车或通信设备。主体材质采用PA GF（聚酰胺玻璃纤维），提供良好耐温性（-40°C至105°C）和机械强度。插针端子接触部电镀金（Au）确保低电阻和抗氧化性能，外部电镀锡（Sn），辅助焊接可靠性。PCB安装采用边缘定位和通孔焊接固定方式，面板前端安装结构紧凑（尺寸24.5mm×7.5mm×10.45mm）。工作电压达800V AC，最大电流1A，符合SAE/USCAR-17标准。无屏蔽设计，适用于基础信号电路。

一、2-2287903-2中文手册

分类	详情

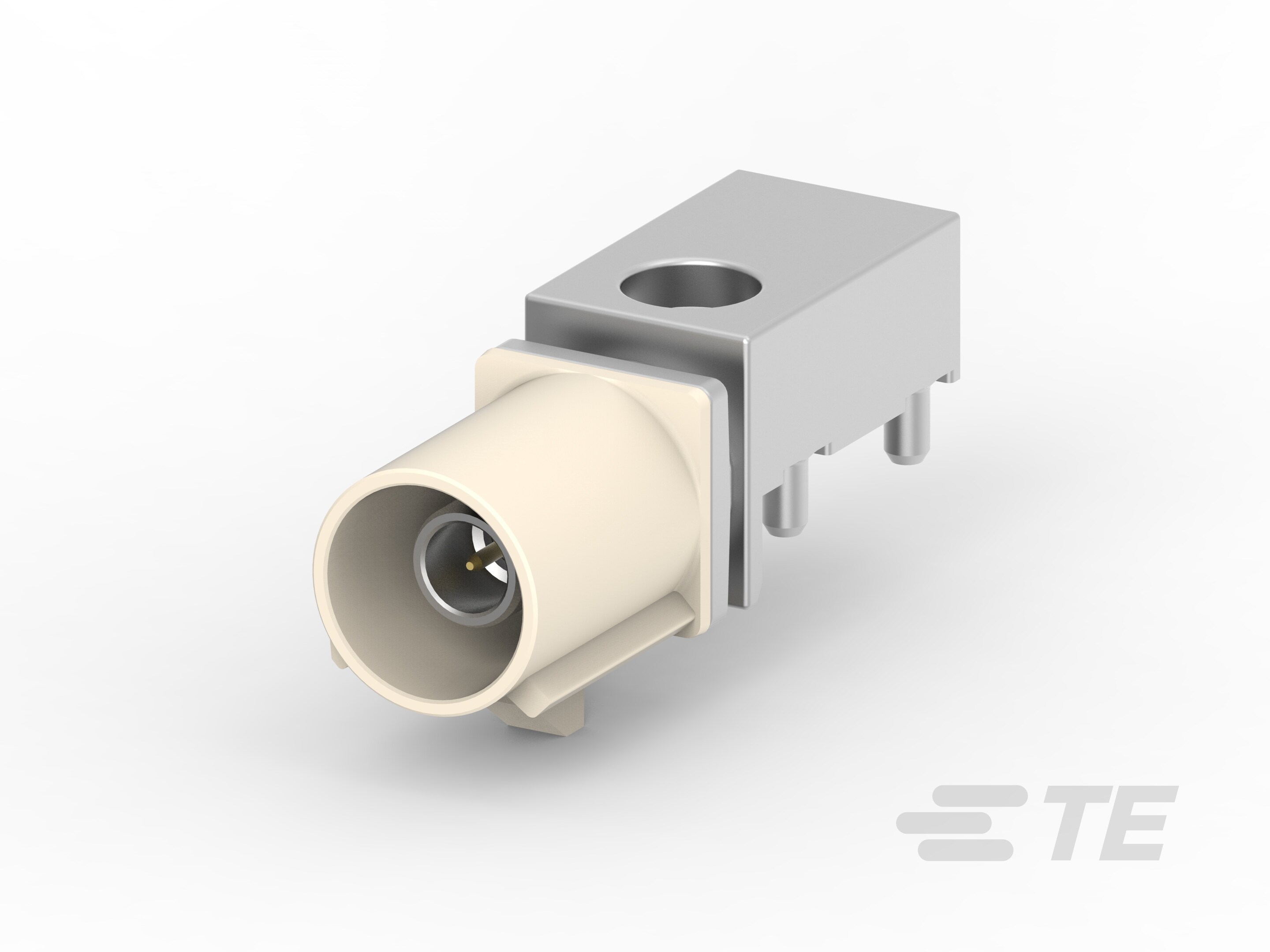

产品图
产品型号	2-2287903-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287903-2现货
原厂手册	2-2287903-2数据手册.PDF

二、2-2287903-2配套型号

三、2-2287903-2适用领域

泰科2-2287903-2连接器采用高可靠性设计，其特性适配于以下专业领域：

1. 工业自动化控制系统

PA GF材质壳体（耐温-40℃至105℃）结合通孔焊接固定方式，有效抵御生产线的高频振动与温度波动。焊尾式PCB安装确保边缘连接的机械稳定性，适用于PLC模块、传感器接口等关键信号传输节点。

2. 汽车电子组件

键控代码B与精准插针设计（φ0.51mm）实现防误插功能，通孔焊接端子保障车载ECU电路板连接的抗振性。淡黄色壳体便于产线快速定位，满足SAE/USCAR-17标准对车载电气组件的可靠性要求。

3. 能源设备电路板互联

宽温域特性（-40~105℃）适配光伏控制器、充电桩等户外设备内部布线，PA GF材料耐候性可应对温度剧变环境。线到板结构优化机柜内PCB层级信号传输路径，7.5mm紧凑宽度提升空间利用率。

4. 医疗设备电路板级连接

无铅锡镀层端子（接触部镀金）符合医疗设备电气安全规范，通孔焊接方式保障生命维持设备电路的永久性连接。可承受反复消毒的壳体材料维持ICU设备内部接点的信号完整性。

5. 高频信号传输系统

50Ω阻抗匹配与6GHz工作频宽（0-6000MHz）满足基站射频模块、测试仪器的精准信号传输需求。1位单行布局减少串扰风险，金镀层接触件确保高频信号的稳定衰减特性。

该连接器通过机械键控机制和PCB焊尾应力消除结构，在严苛工况下保持持久连接稳定性，淡黄色壳体增强工业环境中的视觉辨识效率。

四、2-2287903-2常见问题与解决方案

1. 安装稳定性不足

问题：焊尾式板端安装依赖PCB焊接强度，在振动环境中易出现焊点疲劳断裂。

方案：增加辅助固定结构（如支架或卡扣），优化PCB布局避免受力集中；焊接后使用增强胶加固焊点。

2. 端子接触电阻异常

问题：直径0.51mm的镀金插针易因压接高度超公差（超出±0.2~0.5mm）导致接触不良，或锡镀层氧化增大阻抗。

方案：使用精密压接工具控制公差；定期清洁端子接触面，潮湿环境（＞80%RH）下增加防氧化涂层维护。

3. 高温环境外壳性能退化

问题：尼龙6/6（PA GF）材质外壳在持续＞105℃工况下易变形，极端温度（-40至221°F）循环加速老化。

方案：高温应用场景改用金属外壳型号；定期监测外壳形变量，避免接触强酸/碱介质。

4. 高频信号传输衰减

问题：6000MHz工作频段下，50Ω阻抗匹配偏差可能导致信号失真。

方案：严格控制PCB布线阻抗匹配；避免与高干扰源共线路，必要时增加电磁屏蔽罩。

5. 键控定位失准

问题：键控代码B未与公端精准对接时，引发端子物理损伤或连接中断。

方案：安装前校验公母端键控标识；采用导向柱辅助对准工具，确保插接零偏差。
