TE 2-2287903-1 PCB线对板6GHz射频连接器插针端子现货

泰科2-2287903-1是一款单孔位（1位）线对板射频连接器，适用于高频信号传输。其核心特性包括50Ω阻抗匹配、支持0至6GHz工作频率及800VAC工作电压。采用插针式中心端子，接触部位和中心端子均镀金，确保优良导电性与稳定性；外部端子镀锡辅助PCB焊接。主体由玻璃纤维增强聚酰胺（PA GF）制成，耐工业级宽温环境（-40°C至105°C）。安装方式为板边垂直通孔焊接（PCB安装），自带接合固定结构，符合SAE/USCAR-17标准，适用于严苛场景。紧凑尺寸（长24.5mm×宽7.5mm×高10.45mm）的乌黑色壳体支持键控防误插。

一、2-2287903-1中文手册

分类	详情

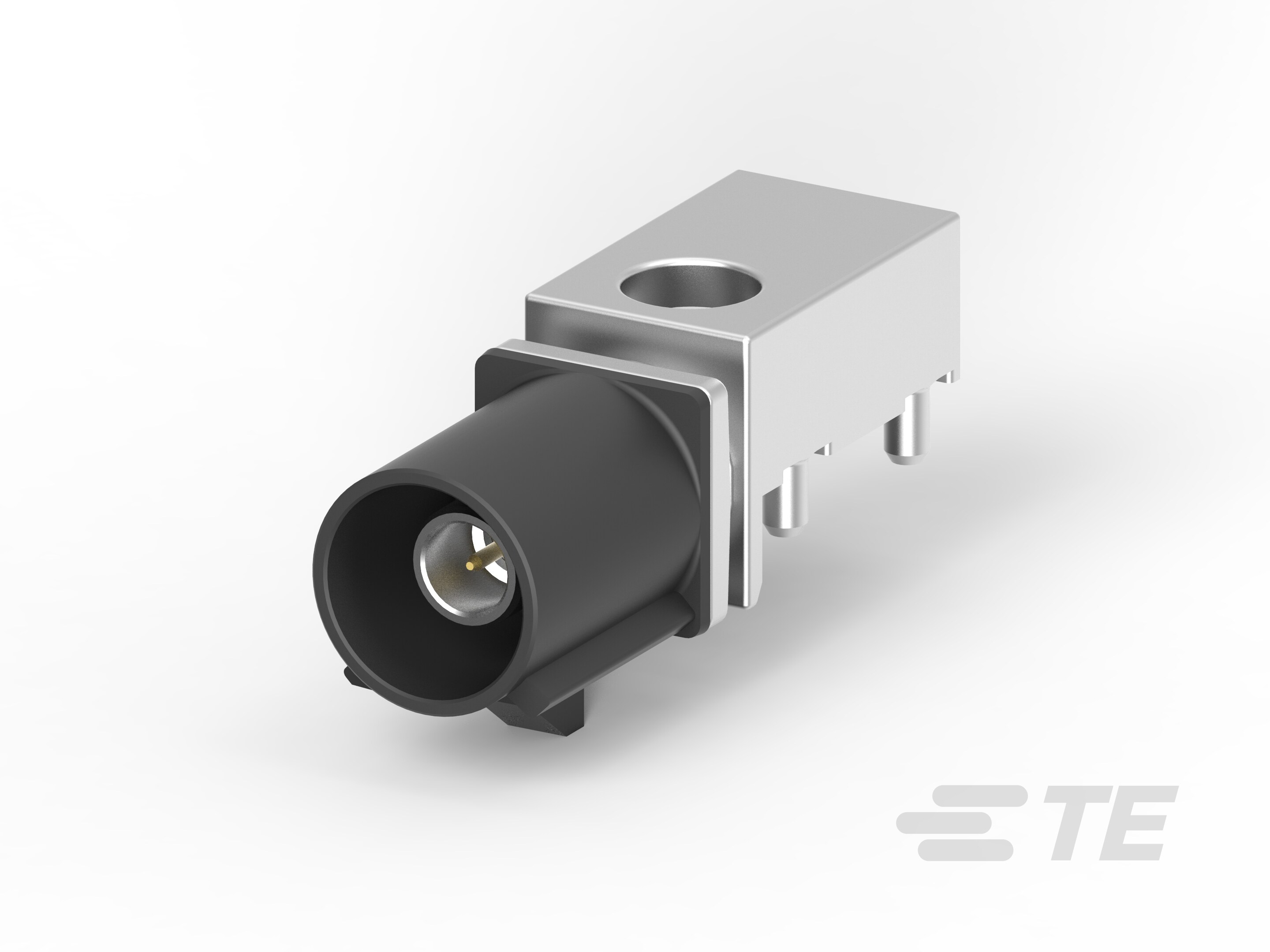

产品图
产品型号	2-2287903-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287903-1现货
原厂手册	2-2287903-1数据手册.PDF

二、2-2287903-1配套型号

三、2-2287903-1适用领域

泰科2-2287903-1连接器凭借其射频兼容性、高温耐受性及可靠结构，广泛应用于以下领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准，金镀层端子（接触部及中心端子）确保信号传输稳定性，键控代码A防止误插，适用于ECU控制单元、传感器接口等车载场景，承受-40°C至105°C温度波动。

2. 工业控制与自动化：PA GF增强尼龙材料与宽温度适应范围（-40°C至105°C）耐受工厂高振动环境，边缘安装及焊尾固定方式简化PCB集成，支持机械控制信号链路。

3. 通信与射频设备：50Ω阻抗适配0-6GHz射频信号传输，线到板连接系统支持天线模块、基站及路由器内部数据通信，1位单行布局优化高频抗干扰能力。

4. 消费电子与仪器仪表：紧凑尺寸（24.5mm长×7.5mm宽×10.45mm高）及通孔焊接安装适配高密度PCBA设计，乌黑色壳体兼容设备外观，用于测试设备及控制板信号接口。

该连接器通过金镀层抗腐蚀、键控对准机制及宽频带支持，在高压（800VAC）场景下保障信号完整性，适用于汽车、工业及通信环境的长期稳定连接。

四、2-2287903-1常见问题与解决方案

1. 安装稳定性不足

问题：焊尾式PCB固定仅依赖焊点机械强度，设备运行时受高频振动易导致焊点疲劳开裂。

方案：增加PCB支撑柱分散应力，或选用带卡扣辅助固定的替换型号；焊接后执行振动测试验证可靠性。

2. 高温环境材料变形风险

问题：PA GF（玻纤增强尼龙）外壳在持续>90℃工况下易发生蠕变，超过105℃极限时导致端子位移。

方案：高温场景（如发动机舱）改用同系列金属外壳型号；确保设备散热设计控制PCB区域温度≤85℃。

3. 插针对接偏移

问题：Φ0.51mm镀金插针与母端配合间隙小（标准±0.05mm），手工装配易因视觉偏差错位。

方案：使用带导向定位柱的专用治具辅助插接；定期校准自动化设备的抓取定位精度。

4. 单排位PCB应力集中

问题：边缘安装的单排位结构使焊点承受线缆全部拉力，侧向弯折易导致焊盘脱落。

方案：距连接器15mm内设置线缆固定夹；限制线缆摆动角度≤30°以降低力矩负载。

5. 镀金端子接触失效

问题：薄金层（≈0.5μm）在潮湿含硫环境中易发生微孔腐蚀，增大接触电阻。

方案：装配前清洁PCB焊盘氧化物；腐蚀性环境建议选用全镀厚金（≥1.27μm）端子型号替代。
