TE 2-2287903-3 汽车高频线到板连接器 现货

泰科2-2287903-3是一款单排位线对板连接器，专为印刷电路板（PCB）边缘安装设计。其采用50Ω阻抗匹配，支持0-6GHz高频信号传输，适用于信号电路应用。工作电压达800VAC，端子最大载流1A。主体采用玻璃纤维增强聚酰胺（PA GF）材料，端子接触部及射频中心端子均镀金（Au）以保证高可靠性信号连接，外部端子镀锡（Sn）。物理尺寸为24.5×7.5×10.45mm（L×W×H），通孔焊接固定方式，提供前端面板安装。支持-40°C至105°C宽温工作环境，兼容SAE/USCAR-17标准，满足工业及汽车电子领域的信号互联需求。典型应用包括需抗干扰和稳定电气性能的精密设备。

一、2-2287903-3中文手册

分类	详情

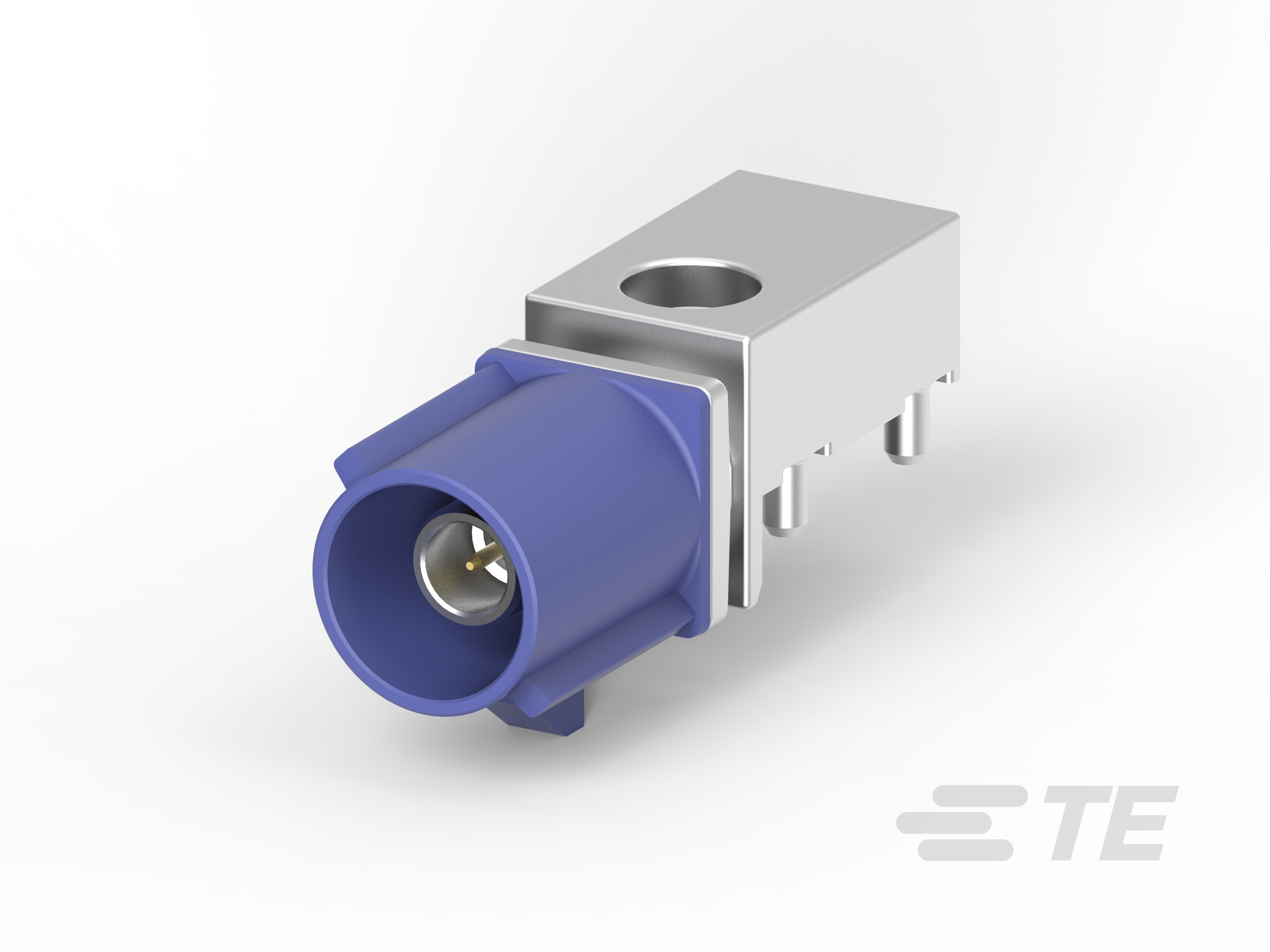

产品图
产品型号	2-2287903-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	C
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	信号蓝
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率(GHz)	0 – 6
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287903-3现货
原厂手册	2-2287903-3数据手册.PDF

二、2-2287903-3配套型号

三、2-2287903-3适用领域

泰科2-2287903-3连接器凭借其高频性能、紧凑结构和可靠性，适用于以下关键领域：

1. 汽车电子系统：前端安装与板固定设计兼容SAE/USCAR-17标准，键控代码C防止误插，支持车载ECU和传感器接口的稳定信号传输（端子电镀金确保低阻抗50Ω）。

2. 工业控制与自动化：PA GF主体材料耐受-40至105°C温度变化，焊尾固定适配控制板边缘安装，保障工业机械的振动环境和信号稳定性。

3. 电信与数据通信：工作频率0-6GHz支持路由器、基站等设备的高速信号完整性，阻抗匹配优化信号衰减和抗干扰能力。

4. 仪表与测试设备：单单位紧凑布局（尺寸24.5mm×7.5mm）简化小型设备内部集成，通孔焊接确保可靠性，适应实验室和测量场景。

5. 消费电子应用：线到板连接方式灵活用于手机、平板等设备，信号蓝外壳便于识别，低电流（1A）适配精密电子信号链路。

该连接器通过宽温度适应、高频特性和汽车级标准兼容，在复杂电子系统中实现高效信号传输与长期连接稳定性。

四、2-2287903-3常见问题与解决方案

1. 安装松动或脱落

问题：板安装方式依赖焊尾固定，在振动或外力下易脱焊导致连接不稳。

方案：添加机械加固附件(如加强筋或环氧胶)，确保PCB边缘受力均匀化，避免应力集中。

2. 密封性不足

问题：非密封设计在高湿环境(>80%RH)易导致污染物侵入端子区。

方案：增设外部硅胶盖或防护罩，控制环境湿度(建议≤60%RH)，定期清理连接界面。

3. 端子接触不良

问题：金电镀插针压接偏差(超出±0.1mm公差)或氧化增加接触电阻，影响1A额定电流传输。

方案：使用专用校准工具确保压接高度，定期清洁端子表面(如酒精擦拭)，必要时更换端子。

4. 外壳变形或腐蚀

问题：PA GF壳体在高温(>105°C)或酸碱环境下易软化或裂化。

方案：优化环境(温控≤100°C)，避免化学暴露，选择金属壳替换型号进行高温应用。

5. 键控错位或对准偏差

问题：键控代码C未对齐公端，因PCB边缘安装精度差引起接触失效。

方案：安装前校准键控标记，使用定位夹具辅助，确保公母端精确匹配。
