泰科TE 2-2287903-6 单针线对板6GHz RF 50Ω镀金现货

泰科2-2287903-6是一款单通道射频板端连接器，采用50Ω阻抗设计，适用于高频信号传输（0-6000MHz）。主体为坚果褐色PA GF（玻璃纤维增强聚酰胺）材质，具备优异的耐温性（工作温度-40°C至105°C）。其核心端子为直径0.51mm的金质插针，通过通孔焊接方式固定于PCB边缘（安装方向），并配备焊尾安装结构确保机械稳定性。外部端子及PCB固定端电镀锡层（Sn），符合SAE/USCAR-17汽车电子标准。该连接器采用前端面板安装方式，支持800VAC工作电压，1A最大电流，适用于信号电路。产品尺寸紧凑（长24.5mm×宽7.5mm×高10.45mm），属泰科电子（TE Connectivity）旗下高可靠性微型互连解决方案。

一、2-2287903-6中文手册

分类	详情

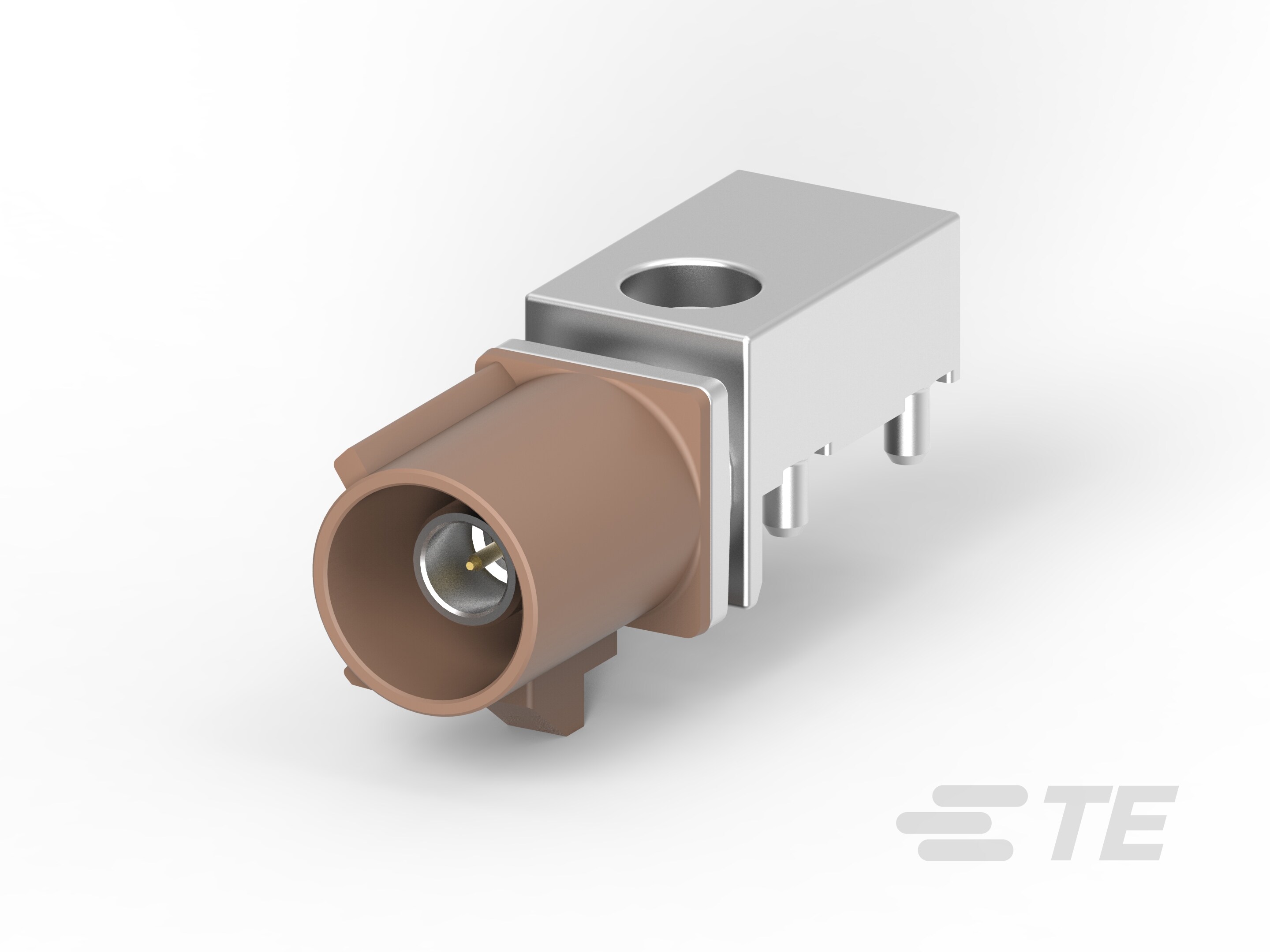

产品图
产品型号	2-2287903-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287903-6现货
原厂手册	2-2287903-6数据手册.PDF

二、2-2287903-6配套型号

三、2-2287903-6适用领域

泰科2-2287903-6连接器凭借其高可靠信号传输能力、宽温度适应性及精准PCB集成特性，广泛应用于以下领域：

1. 工业自动化与设备控制：PA GF主体材料（耐温-40℃至105℃）与通孔焊接安装机制适应机床、产线等高振动环境，支持传感器及控制电路的稳定信号传输，边缘安装方式便于紧凑PCB布局。

2. 汽车电子系统：键控代码F与插针端子设计防止误插，适用于车载ECU、线束接口等场景，保障行车安全与信号完整性，锡电镀端子增强耐久性。

3. 通信与数据传输：50Ω阻抗匹配与0-6000MHz工作频率范围支持高频信号传输，适合基站、路由器内部板级连接，通孔焊接固定确保抗干扰性能。

4. 消费电子设备：小型化设计（长度24.5mm）与信号专用应用适配家用电器、智能设备内部PCB连接，金接触件电镀保障低阻抗链路可靠性。

5. 能源与户外设备：宽温度范围耐受极端气候条件，坚果褐色壳体便于工业场景识别，PCB焊尾安装固定结构适应太阳能控制器等紧凑安装需求。

该连接器通过键控对准和通孔焊接安装机制，确保在复杂工况中实现长期高效连接，螺母褐色外壳进一步优化工业环境中的视觉识别。

四、2-2287903-6常见问题与解决方案

1. PCB安装应力集中

问题：边缘安装型焊尾结构在无辅助支撑时易受机械振动影响，导致焊点疲劳开裂。

方案：增加板卡安装支架分担应力，或使用加固型焊盘设计提升抗机械冲击性能。

2. 高频信号衰减异常

问题：0-6000MHz工作频段下，阻抗失配（标称50Ω）或端子氧化导致信号完整性下降。

方案：定期检测金镀层（Au）端子接触面，使用无残留清洁剂维护；严格控制PCB走线阻抗公差≤±5%。

3. 端子压接偏移

问题：Ø0.51mm插针公差超限（超出±0.05mm）引起接触电阻升高。

方案：采用精密压接工具（建议重复精度±0.02mm），按通孔焊接工艺要求控制引脚垂直度。

4. 高温工况变形风险

问题：尼龙（PA GF）壳体在持续>85℃环境中机械强度下降（标称上限105℃）。

方案：避免连续负载电流>1A的发热场景，高温区域预留散热空间或强制风冷。

5. 键控误插故障

问题：F型键控代码匹配偏差引发端子错位插接。

方案：组装前双人校验键槽定位角，使用防呆夹具辅助插合操作。
