泰科TE 2-2287903-0 线到板射频连接器 SAE/USCAR-17兼容 现货

泰科2-2287903-0是一款高性能单线对板射频连接器，专为信号传输设计。其主体采用水蓝色PA GF材料，具备50Ω阻抗特性，适用于0-6000MHz高频工作范围。该连接器配备通孔焊接安装的镀锡焊尾，确保板端可靠固定，插针式中心接触件及端子均采用金（Au）镀层以保证低接触电阻和信号完整性。具有105°C最高工作温度（-40°C至105°C宽温域）和800VAC工作电压能力，符合SAE/USCAR-17标准。采用边缘式PCB安装，紧凑尺寸为24.5mm×7.5mm×10.45mm，适用于严苛环境下的高密度电子设备。

一、2-2287903-0中文手册

分类	详情

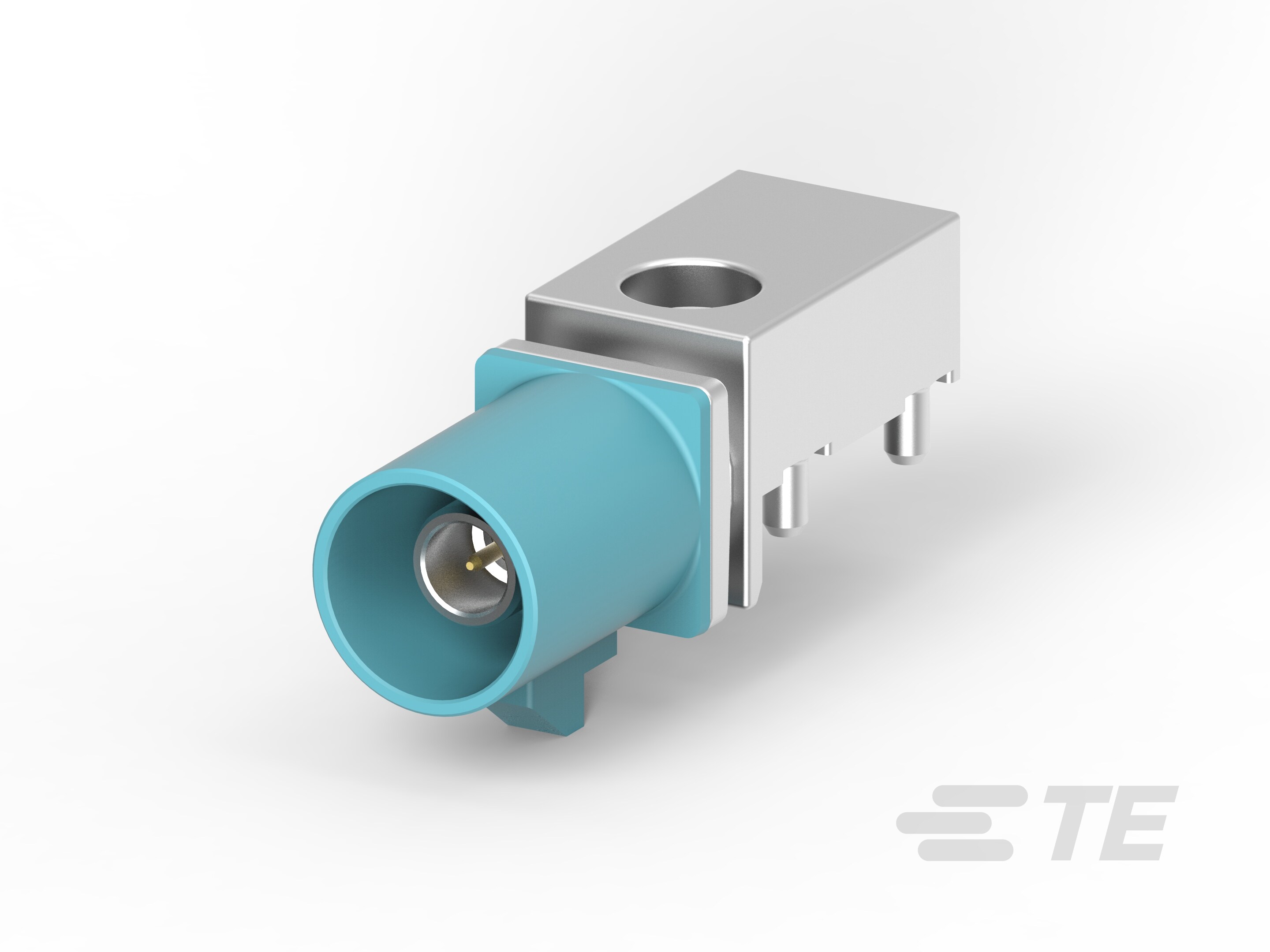

产品图
产品型号	2-2287903-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	2-2287903-0现货
原厂手册	2-2287903-0数据手册.PDF

二、2-2287903-0配套型号

三、2-2287903-0适用领域

泰科2-2287903-0连接器以其高信号完整性、宽温度耐受性及紧凑结构设计，适用于以下关键领域：

1. 汽车电子系统：兼容SAE/USCAR-17标准，配备键控代码Z和50Ω阻抗，确保精准端子对准与抗信号干扰，适合车载ECU、传感器接口等高压环境（最高800VAC），保障电气稳定性和防腐蚀能力。

2. 通信与数据传输设备：工作频率范围0-6000MHz满足射频和信号传输需求，单行线到板设计结合通孔焊接方式，支持路由器、基站内部布局的高密度信号链路，减少高频损耗并维持连接可靠性。

3. 工业控制与自动化：主体材料PA GF耐温从-40℃至105℃，适应机床、机械臂等高振动和多尘场景，焊尾固定机制提供强机械应力消除，确保持续稳定运行。

4. 消费电子与家用电器：紧凑尺寸（长24.5mm×宽7.5mm）与水蓝色外壳优化空间利用和视觉辨识，适用于电源管理板、控制板内部信号连接，支持设备日常维护性。

5. 能源转换设备：镀金端子和宽电压耐受（最高800VAC）适配太阳能控制器、小型逆变器，抗温变特性保障户外环境中的设备寿命，1位单行布局简化电缆集成。

该连接器通过键控对准、高耐温材料及精密阻抗控制，实现在严苛工况下的长期连接稳定性，水蓝色设计进一步提升工业设备集成中的快速识别性。

四、2-2287903-0常见问题与解决方案

1. 焊尾安装应力集中

问题：焊尾式PCB安装依赖焊接点承受电缆应力，在振动场景下焊点易疲劳开裂。

方案：焊接后增加硅胶固定胶加固焊点，或使用线缆夹固定线束，分散机械应力至PCB非焊点区域。

2. 高频信号完整性劣化

问题：工作频段0-6000MHz且无屏蔽设计，外部电磁干扰易导致信号噪声超标。

方案：布线时保持与干扰源距离≥3倍线径，优化接地层设计；必要时增加金属屏蔽罩并确保接地连续性。

3. 高温环境外壳性能衰减

问题：PA GF（尼龙玻纤）外壳在极限温度105℃下长期工作易发生塑性变形。

方案：持续工作温度控制≤90℃，高温工况（＞90℃）选用金属外壳兼容型号替代，定期检查壳体形变。

4. 通孔焊接可靠性不足

问题：焊料爬升高度不足或热应力冲击导致通孔焊接开裂。

方案：焊接过程控制温度曲线（峰值≤260℃），焊后X光检测焊料填充率（需＞85%），避免冷焊/虚焊。
