泰科TE 1-2287903-3 线到板50Ω RF连接器 现货

泰科1-2287903-3是一款单排单位的线到板连接器，专用于印刷电路板（PCB）的边缘安装。该连接器采用通孔焊接方式固定，阻抗为50Ω，支持最高800VAC工作电压和1A电流，工作频率范围为0-6000MHz，适用于信号电路应用。主体材料为PA GF增强塑料，具有锡镀层焊尾和金镀层中心插针端子，确保稳定电气性能。其紧凑尺寸为24.5×7.5×10.45mm，工作温度范围-40°C至105°C，符合SAE/USCAR-17标准，适用于工业与消费电子领域。

一、1-2287903-3中文手册

分类	详情

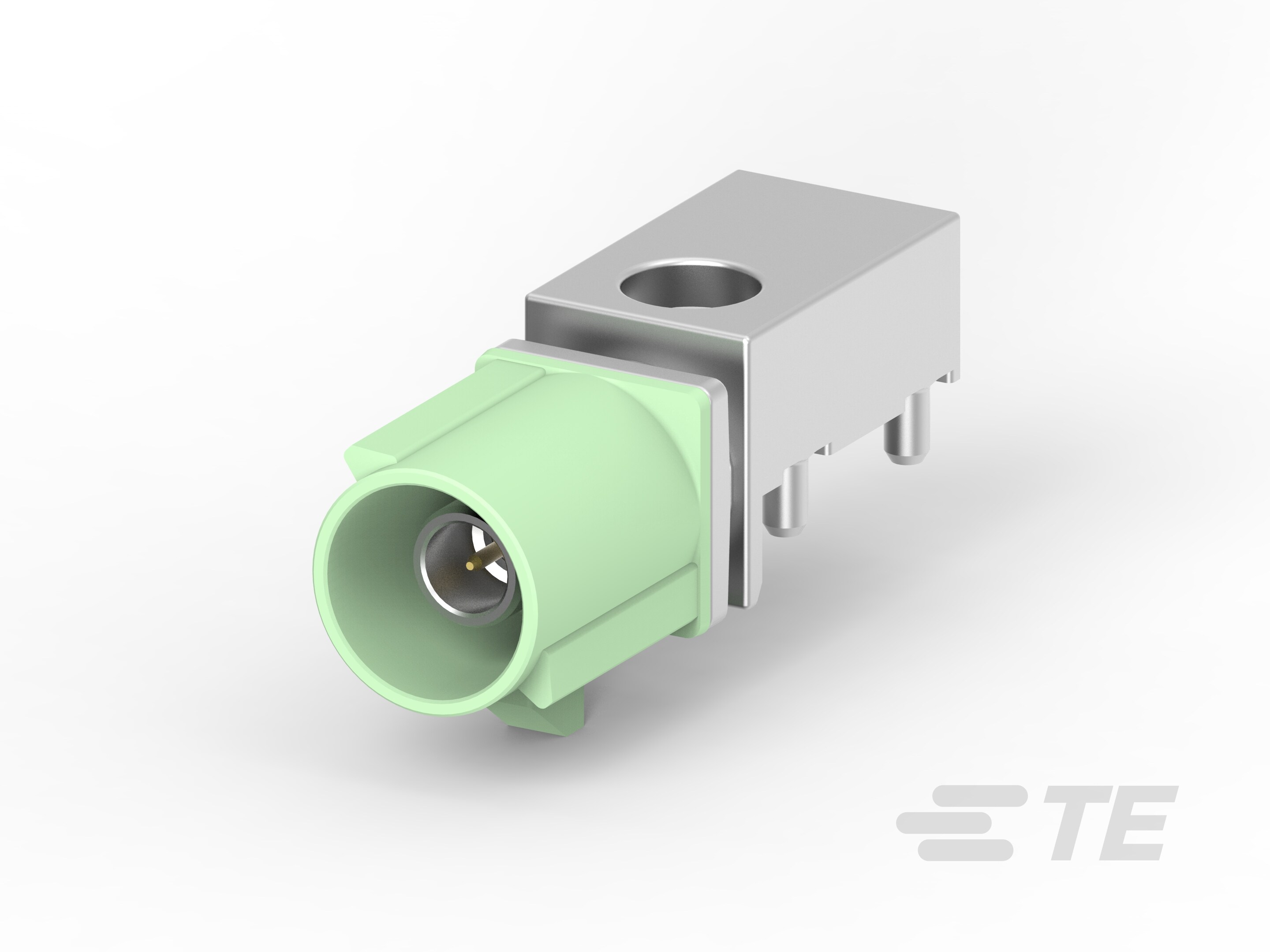

产品图
产品型号	1-2287903-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	1-2287903-3现货
原厂手册	1-2287903-3数据手册.PDF

二、1-2287903-3配套型号

三、1-2287903-3适用领域

泰科1-2287903-3连接器凭借其紧凑结构、信号完整性优化及宽环境适应性，广泛应用于以下领域：

1. 汽车信号与控制系统：键控代码N结合精确插针对接机制(插针直径.51mm)防止误插，SAE/USCAR-17标准兼容性适配车载ECU和线束接口，-40°C至105°C工作温度范围耐受极端工况，确保行驶安全与数据可靠性。

2. 工业自动化控制设备：PA GF材料(耐温-40°C至105°C)增强结构强度，通孔焊接PCB端接(边缘安装方向)抵御振动与热变化，适用于传感器信号链及控制面板板卡，保障工业环境下的稳定连接。

3. 射频通信与数据传输装置：50Ω阻抗与0-6000MHz工作频率优化高频信号传输，金电镀中心端子降低损耗，支持基站、路由器等设备内部线到板连接，满足高速数据通信的完整性需求。

4. 紧凑型电子设备接口：尺寸24.5mm×7.5mm紧凑设计整合小型PCB布局，粉绿色壳体便于识别，通孔焊接固定机制适配空间受限场景如消费电子开关板，简化组装与维护。

5. 测试测量仪器系统：工作电压800VAC与信号应用设计兼容实验室设备信号链路，宽温度范围适应环境波动，板安装结构提供稳固连接，确保诊断精度与设备使用寿命。

该连接器通过键控对准机制和稳健PCB安装方式，在复杂应用场景中实现长期可靠连接，粉绿色壳体进一步提升系统辨识度。

四、1-2287903-3常见问题与解决方案

--

1. PCB焊接点断裂

问题：通孔焊接端子在机械振动或冲击下应力集中，焊点易疲劳开裂。

方案：采用应力缓冲设计（如增加支撑柱），控制焊接温度曲线（推荐峰值245℃±5℃），避免PCB弯曲安装。

2. 高频信号衰减

问题：6GHz工作频段下，锡镀层PCB焊尾易导致阻抗失配（偏离50Ω）。

方案：优化PCB阻抗匹配设计（微带线长度≤λ/4），镀金端子区域做阻抗补偿，避免相邻信号线耦合。

3. 端子接触电阻漂移

问题：Ø0.51mm插针表面金镀层磨损后，锡镀层暴露导致氧化（接触电阻>20mΩ）。

方案：限制插拔次数（≤50次），潮湿环境使用防氧化涂层（符合ISO 16750-4标准）。

4. 外壳高温变形

问题：PA GF材质在105℃高温+机械负载下发生蠕变，导致键控结构错位。

方案：工作温度控制在80℃以下，高温环境改用金属外壳补强件（需验证接地连续性）。

5. 密封防护失效

问题：非密封设计在粉尘环境中，焊尾处易积聚导电污染物。

方案：PCB涂覆三防漆（UL94 V-0等级），安装后清理焊剂残留（建议异丙醇清洗）。
