泰科TE 1-2287903-2 线到板连接器 6GHz高频 现货

泰科1-2287903-2连接器是一种单行单位线到板连接器，专用于印刷电路板边缘安装。其核心特性包括50Ω阻抗、800VAC工作电压、0-6000MHz宽工作频率范围，以及-40至105°C温度兼容性。主体材料为PA GF（尼龙加玻璃纤维），电介质使用PCT，端子接触件采用金电镀以确保信号传输可靠性，外部电镀为锡；安装方式为焊尾通孔焊接，符合SAE/USCAR-17标准，适用于汽车及工业信号应用。尺寸为24.5×7.5×10.45毫米，粉橙色壳体设计，支持1A额定电流。

一、1-2287903-2中文手册

分类	详情

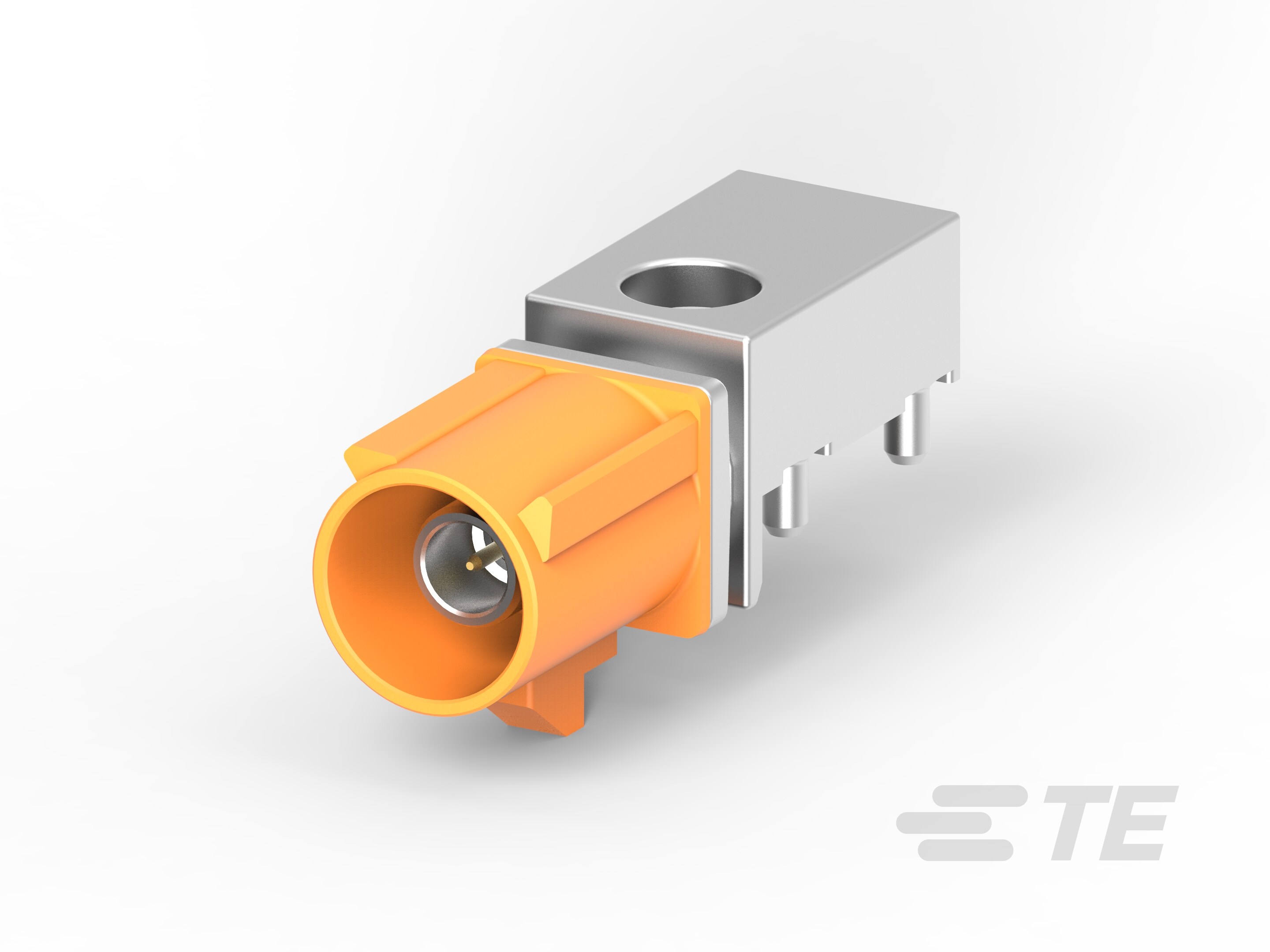

产品图
产品型号	1-2287903-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	M
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉橙色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	1-2287903-2现货
原厂手册	1-2287903-2数据手册.PDF

二、1-2287903-2配套型号

三、1-2287903-2适用领域

1. 高频通信设备：

50Ω阻抗匹配与6GHz工作频率范围，适配路由器、基站等设备的PCB信号传输，镀金插针端子确保高频信号完整性，降低传输损耗。

2. 工业控制与自动化：

通孔焊接固定与边缘安装设计提升PCB机械稳定性，PA GF（玻纤增强尼龙）壳体耐受-40℃至105°C环境温度，适用于电机控制器、传感器接口等振动场景。

3. 汽车电子系统：

符合SAE/USCAR-17标准，键控代码M实现精准防误插。1A电流容量与镀锡焊尾满足车载ECU低压控制电路需求，前端面板安装方式简化线束装配流程。

4. 户外耐候性设备：

粉橙色壳体提升恶劣环境辨识度，工作温度覆盖-40℃至221°F（105℃），适应太阳能控制器、户外监测设备等温差变化场景。

5. 医疗仪器内部布线：

通孔焊接端接保障长期连接可靠性，宽温域耐受消毒流程，1位单行布局（接合插针直径0.51mm）适配精密设备紧凑空间布线需求。

该连接器通过镀金接触件与高频阻抗控制优化信号传输，PA GF材质与工业级温域保障复杂环境稳定性，粉橙色外壳强化设备运维识别效率。

四、1-2287903-2常见问题与解决方案

1. 焊接端虚焊或断裂

问题：板端焊接端子（锡镀层）受机械应力或振动易导致焊点疲劳开裂，影响电路导通。

方案：严格按照通孔焊接工艺（峰值温度≤260℃），PCB支撑点增加补强焊盘，避免外力直接作用端子。

2. 高频信号失真

问题：50Ω阻抗匹配在>5GHz频段易受金镀层端子微小氧化或插针（Φ0.51mm）对位偏差影响，导致信号衰减。

方案：使用高频阻抗测试仪校准；插针对接时采用导向柱辅助定位，并定期清洁端子接触部。

3. 温升异常

问题：尼龙玻纤外壳（PA GF）在连续>85℃环境易加速老化，接触电阻增大引发端子温度超标（>1A电流）。

方案：优化散热路径（PCB铜层面积≥端子截面积20倍）；持续负载电流控制在0.8A以下，或加装散热鳍片。

4. 机械定位失效

问题：边缘安装方式在震动环境下易造成PCB焊尾变形，导致连接器与公端偏移。

方案：增设M3辅助安装螺柱固定壳体，键控代码（M型）配合防呆槽设计，偏差容限≤0.15mm。

5. 镀层磨损导致接触故障

问题：插针金镀层（厚度≥0.4μm）频繁插拔后局部磨损，锡镀层焊尾氧化引发接触电阻上升。

方案：插拔寿命周期内（标准500次）加注惰性润滑脂，存储湿度≤60%RH，非使用期密封防潮。
