TE 1-2289727-2 线对线母端子护套 2位现货
泰科1-2289727-2是一款用于电力传输的线对线连接器，采用母端子护套设计，单行双位结构，间距8mm，适配800V高压架构。其180°出线角度优化布局，壳体为粉橙色，使用压接端接确保电气可靠性，安装方式为自由悬挂式电缆安装。工作温度范围为-40至125℃，耐极端环境，但无密封和屏蔽功能，不提供位置锁定支持。凭借压接稳固性和宽温性能，适用于需高耐用性的工业或汽车电气系统。
一、1-2289727-2中文手册
| 分类 | 详情 |
|---|---|

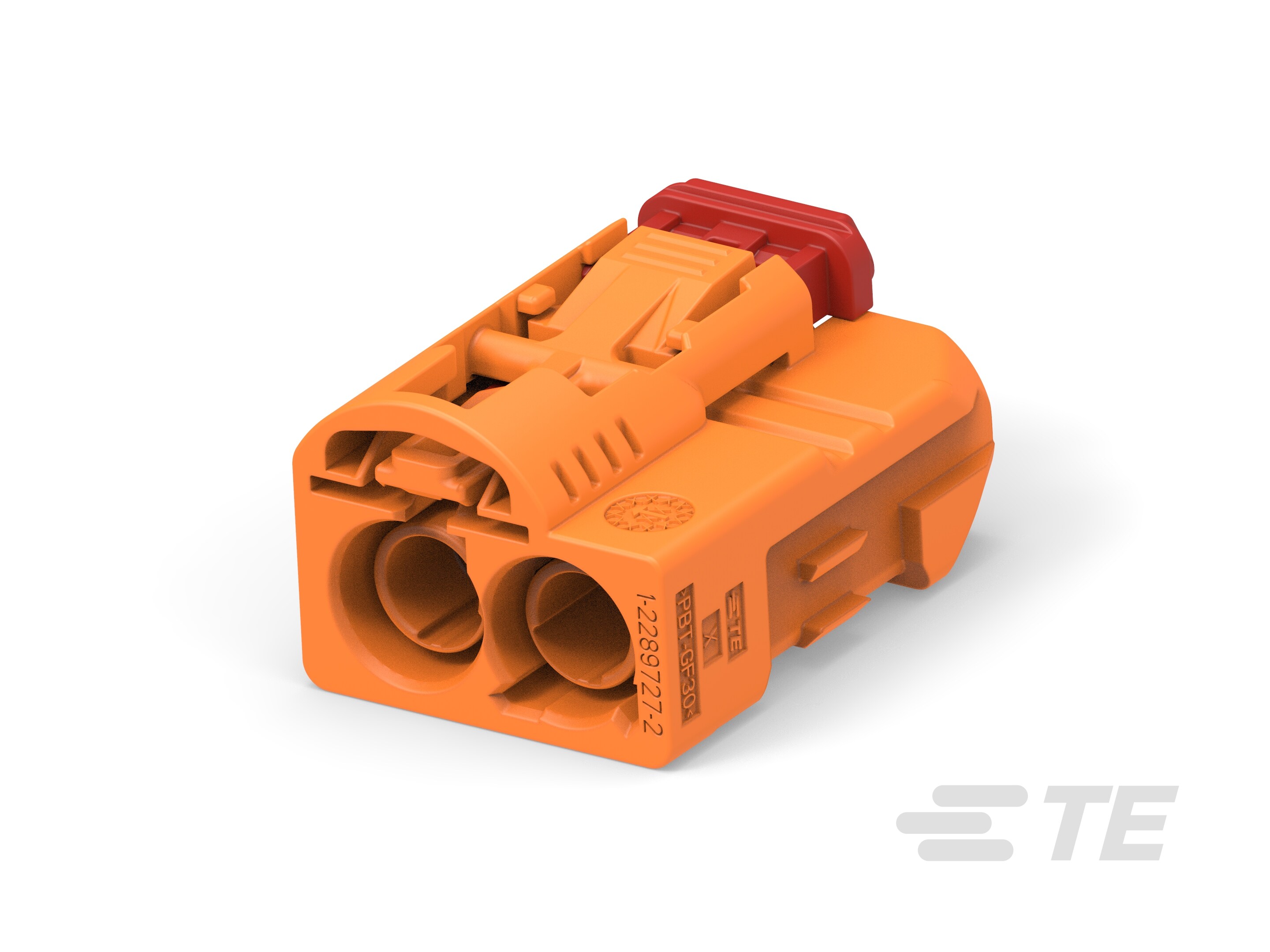

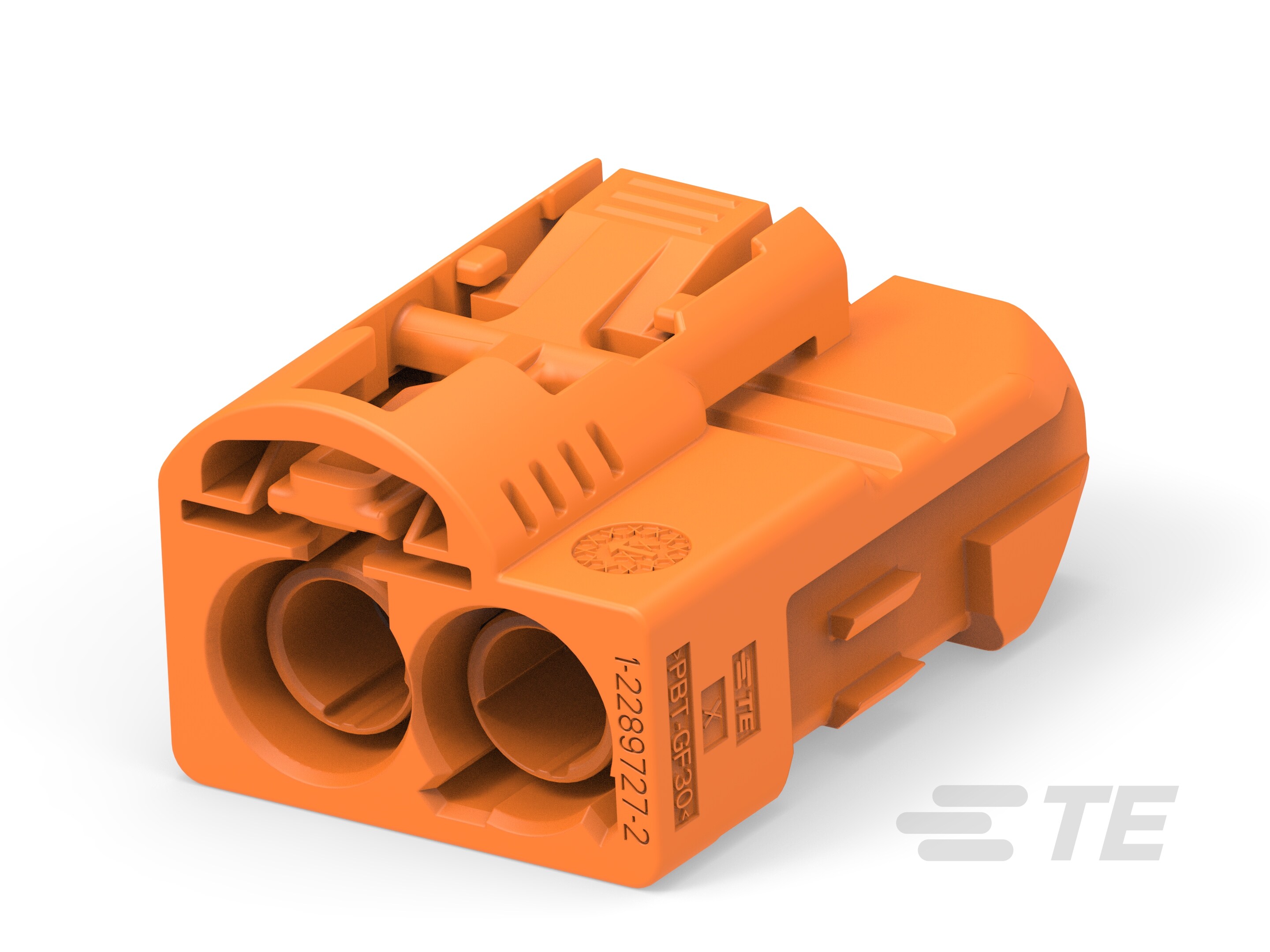

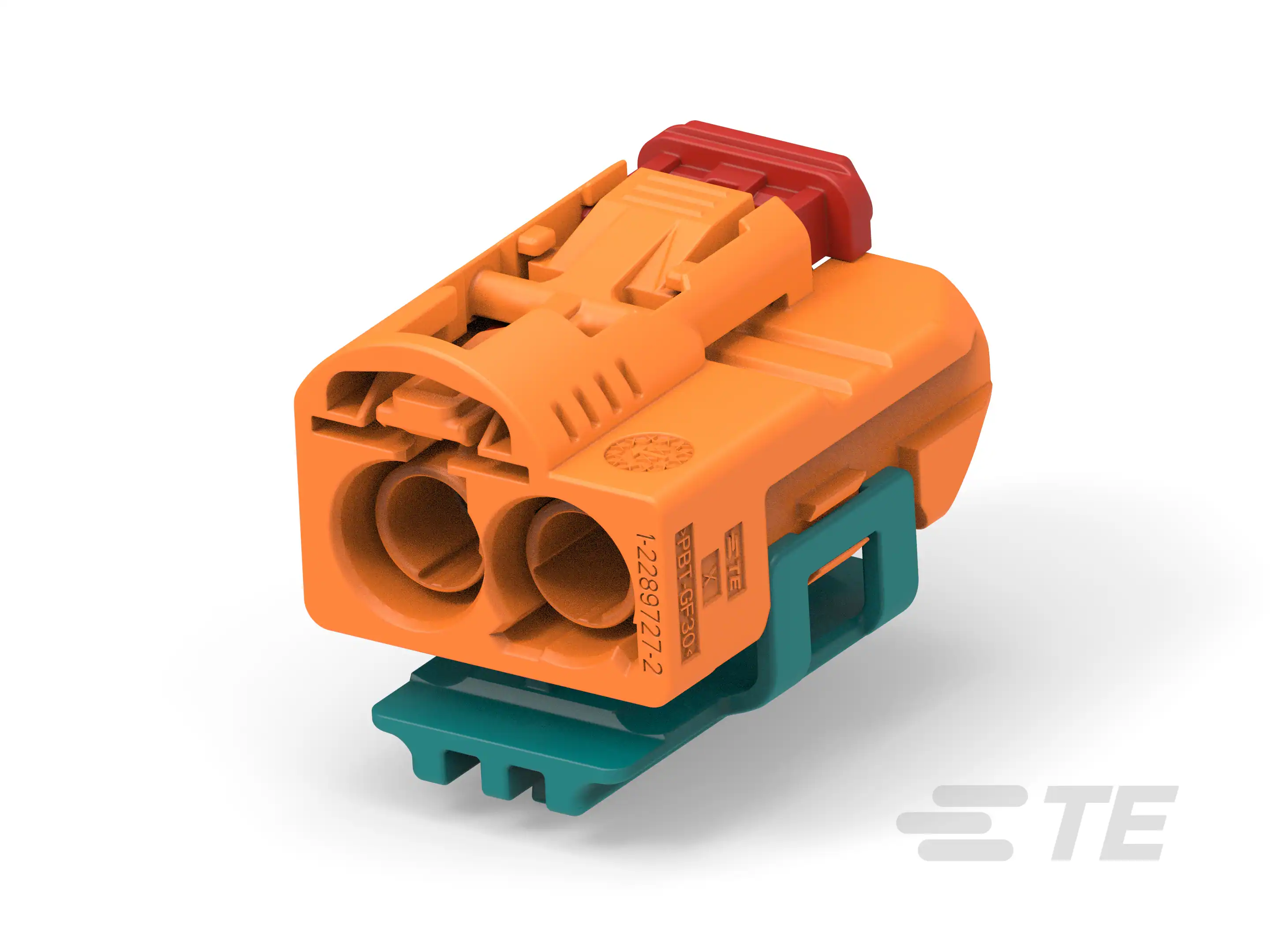

| 产品图 |  |
| 产品型号 | 1-2289727-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | M |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 粉橙色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2289727-2现货 |
| 原厂手册 | 1-2289727-2数据手册.PDF |
二、1-2289727-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2289731-2 |  |
| 1-2289732-2 |  |
| 更多配套型号查询 | 1-2289727-2配套型号大全 |
三、1-2289727-2适用领域
1. 工业电力与能源设备
宽温域设计（-40℃至125℃）与800V电压架构满足电力控制柜、变频器等设备的严苛环境需求，180°平直出线设计优化电缆管理系统布局，母端子护套结构保障大电流传输稳定性。
2. 车载电力分配系统
键控代码M机制有效防止误插，粉橙色壳体增强装配辨识度，配合压接线缆端接技术，适用于新能源汽车电池管理单元（BMS）及高压线束接口，确保高振动环境下的电气连接可靠性。
3. 户外设备电气连接
无密封设计适配箱体内部干燥环境连接，自由悬挂安装方式简化机柜内布线，宽温度耐受性（-40℃至125℃）适应光伏汇流箱、充电桩等设备的昼夜温差变化。
4. 紧凑型控制单元互连
单行2位布局（8mm间距）优化空间利用率，180°出线角度利于相邻模块堆叠安装，适用于PLC扩展模块、传感器集线器等需高密度布线的低压信号传输场景。
5. 设备内部电力传输链路
压接端接工艺保障线到线连接的机械强度，铜合金端子材料支持持续电流负载，广泛应用于电机驱动器、电源转换模块等设备内部次级电路互连。
该连接器通过键控防误插、宽温域耐受及平直出线设计，实现设备内部电力传输链路的精准对接与空间优化，粉橙色壳体显著提升工业场景中的组件识别效率。
四、1-2289727-2常见问题与解决方案
1. 电缆安装稳定性不足
问题：自由悬挂式安装缺乏固定支撑，易受机械振动或外力拉扯导致连接器位移。
方案：增加应力消除部件（如锁扣式卡箍或扎带），优化电缆受力分布；在振动环境中增设支架或导轨分散机械应力。
2. 环境适应性风险
问题：非密封设计（IP等级未达标），潮湿环境（＞80%RH）或粉尘场景可能引发内部污染。
方案：严格控制部署环境湿度，增设防尘罩；外部接口处涂抹硅基密封胶填补缝隙。
3. 端子电气性能失效
问题：1.2mm母端子压接高度偏差超限（超±0.05mm容差）或表面氧化，导致接触电阻增大。
方案：使用高精度压接工具并校准高度公差（建议±0.3mm）；采用接触点专用清洁剂清除氧化层，严重磨损时更换端子。
4. 壳体结构损伤
问题：尼龙6/6材料在高温工况（接近125℃极限）或接触腐蚀性介质后易软化变形。
方案：避免强酸/强碱环境；超过100℃场景更换金属壳体版本；每季度检查壳体有无裂纹或膨胀。
5. 插接匹配错误
问题：键控代码"M"与公端标识未对齐，或端子极性反接导致物理干涉。
方案：插接前双重校验键槽方位（键控代码需完全匹配）；使用导向销辅助对准，确保端子序列完全吻合。
