TE泰科2-2287903-7线对板射频连接器高频现货
泰科2-2287903-7是一款单针（1位）线对板连接器，设计用于高频信号传输（0–6000 MHz），特性阻抗50 Ω。采用通孔焊接方式安装于PCB边缘，前端面板安装设计，支持.51mm插针接合。其中心接触件及端子接触部均采用镀金处理，保障高频信号的稳定传输和耐腐蚀性；外部端子镀锡，PCB保持特性镀锡。主体材料为PA GF（玻纤增强尼龙），具备耐高温特性，工作温度范围为-40°C至105°C，满足工业环境要求。蓝灰色壳体结构紧凑（长24.5mm×宽7.5mm×高10.45mm），额定工作电压800 VAC，最大电流1A，适用于信号传输应用且符合SAE/USCAR-17标准。
一、2-2287903-7中文手册
| 分类 | 详情 |
|---|---|

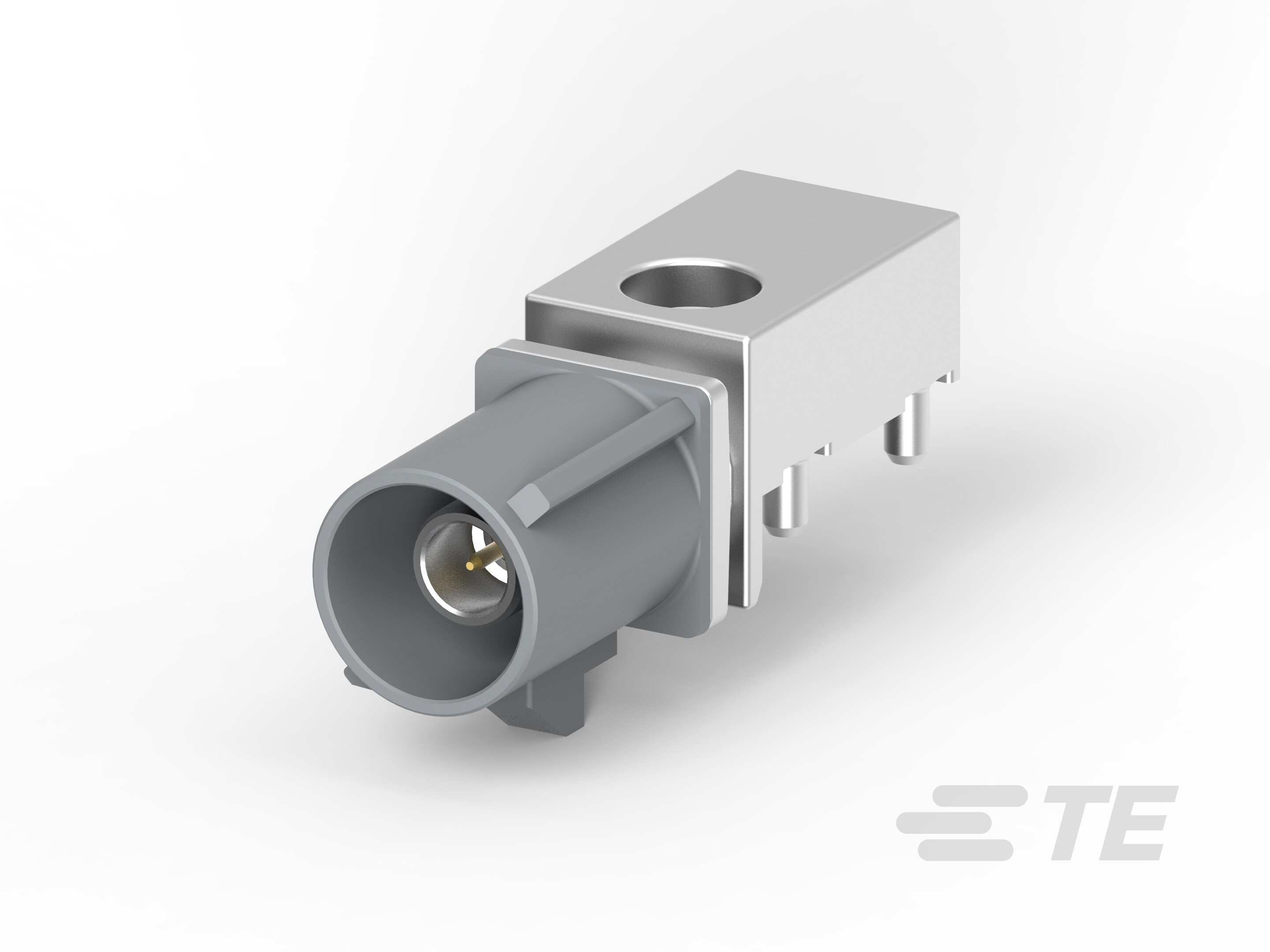

| 产品图 |  |
| 产品型号 | 2-2287903-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2-2287903-7现货 |
| 原厂手册 | 2-2287903-7数据手册.PDF |
二、2-2287903-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-7 | 暂无 |
| 更多配套型号查询 | 2-2287903-7配套型号大全 |
三、2-2287903-7适用领域
泰科2-2287903-7连接器采用PA GF材料制造，具备宽泛工作温度范围（-40°C至105°C）、50Ω阻抗及0-6000MHz高频信号处理能力，结合边缘式PCB安装结构和键控代码G设计，在信号传输与电路连接中展现出高可靠性与紧凑适应性，广泛应用于以下关键领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准，键控代码G和插针端子设计有效防止误插，适应车载ECU控制单元和线束接口等高振动场景，确保行车安全与信号稳定传输。
2. 通信与数据传输设备：50Ω阻抗优化高频信号完整性，支持基带与射频应用，适用于路由器、交换机和基站内部PCB板对线连接，实现低损耗数据路由与抗干扰通信。
3. 工业自动化与控制装置：PA GF外壳（最高承受105°C）和-40°C低温耐受性增强环境适应性，适用于工厂机床、传感器及控制器中的边缘PCB接口，简化安装并保障设备在温度波动下的长期运作。
4. 消费电子与嵌入式系统：紧凑尺寸（长度24.5mm、宽度7.5mm）支持高密度PCB布局，用于智能家电、仪表或可穿戴设备的内部信号传输回路，便于集成蓝灰色外壳的快速识别与维护。
该连接器通过应力消除机制和精确端子对齐（插针直径0.51mm），在复杂场景中实现耐用连接，PCB焊尾固定方式进一步提升工业与电子应用中的安装稳定性。
四、2-2287903-7常见问题与解决方案
1. PCB焊点应力开裂
问题：边缘安装型焊尾结构在机械振动下易使焊点疲劳断裂。
方案：
