TE 3-2287903-2 RF 线到板连接器 汽车级 现货
泰科3-2287903-2是一款单孔线对板连接器，专为印刷电路板边缘安装设计，阻抗50Ω，支持工作电压800VAC及最大电流1A。采用插针端子，接触部镀金以降低电阻，外部镀锡提升焊接可靠性。工作频率范围0至6000MHz，适用于信号传输场景。主体材质为PA GF复合材料，壳体呈粉橙色，尺寸24.5mm×7.5mm×10.45mm。温度耐受范围-40°C至105°C，兼容SAE/USCAR-17标准。前端面板安装结合焊尾固定方式，确保稳固性，适用于工业或汽车电子应用。
一、3-2287903-2中文手册
| 分类 | 详情 |
|---|---|

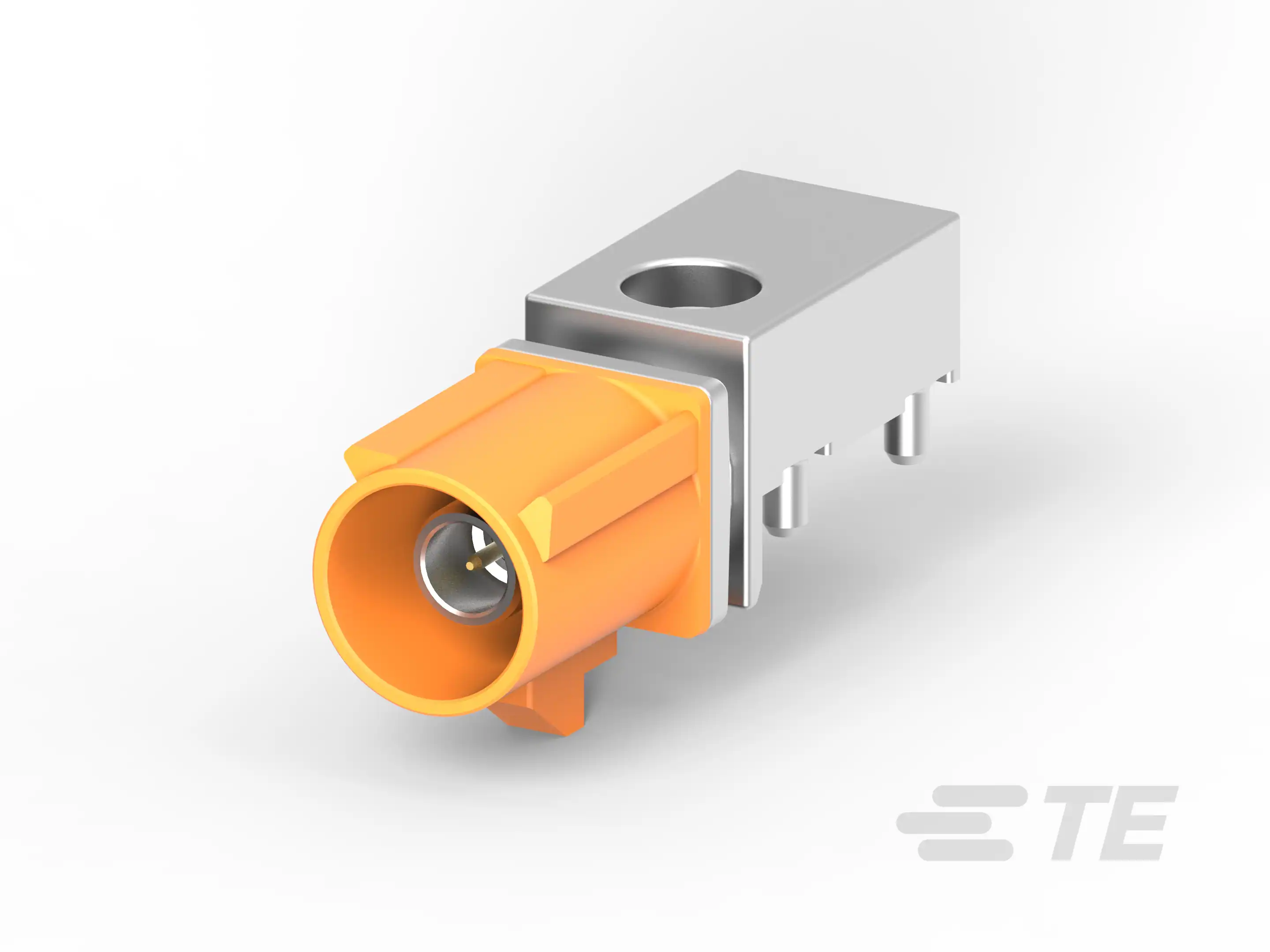

| 产品图 |  |
| 产品型号 | 3-2287903-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 3-2287903-2现货 |
| 原厂手册 | 3-2287903-2数据手册.PDF |
二、3-2287903-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-2 | 暂无 |
| 更多配套型号查询 | 3-2287903-2配套型号大全 |
三、3-2287903-2适用领域
1. 高频通信与信号传输设备
凭借50Ω阻抗匹配与0-6000MHz高频支持能力，适配基站、射频模块等场景的金镀端子接触部（中心接触件/射频端子电镀均为金），有效保障微波信号低损耗传输。1位单行PCB边缘安装设计（4mm间距）优化空间利用率，满足紧凑型通信设备的信号连接需求。
2. 工业控制与精密仪器
PA GF壳体（耐温-40℃至105℃）及通孔焊接PCB固定结构，增强在高温环境下的机械稳定性。键控代码M机制防止误插，结合锡镀PCB固定尾端，适用于PLC控制器、测量仪器等工业场景的板级电路连接。
3. 汽车电子核心模块
兼容SAE/USCAR-17标准，支持800VAC工作电压及1A电流负载。板安装前端固定设计匹配车载ECU单元的紧凑布局，粉橙色壳体提升产线装配辨识度，金镀端子接触部确保引擎控制单元等关键系统的长期电接触可靠性。
4. 医疗电子设备
金镀端子耐腐蚀特性契合医疗设备消毒环境需求，PCT介质材料保障生物电信号采集精度。宽温域适应性（-40~105℃）覆盖灭菌温度波动，边缘安装方式适配内窥镜、监护仪等设备的微型化电路设计。
5. 消费电子与微型化设备
1位单行布局（高度10.45mm×长度24.5mm）优化空间占用，通孔焊接提供稳固的物理连接。0.51mm插针直径匹配微型PCB接点，满足可穿戴设备、微型传感器的信号传输与电力供给需求。
该连接器通过高频性能适配、宽温域材料兼容性及键控防错机制，在信号完整性要求严苛的场景中实现高可靠连接，粉橙色壳体强化工业产线作业的可操作性。
四、3-2287903-2常见问题与解决方案
1. 安装松动或脱落
问题：PCB边缘安装缺乏稳固支撑，在振动或外力作用下可能导致松动。
方案：增强焊接固定点，添加应力消除组件如卡扣或绑带，确保电缆受力均匀分布；或集成辅助支架提升整体稳定性。
2. 密封性不足
问题：非密封设计在潮湿环境中易渗入污染物，影响连接可靠性。
方案：定期清洁接口表面，加装硅胶密封圈提升防护等级；同时控制环境湿度不超过80%RH以维持性能。
3. 端子接触不良
问题：0.51mm直径插针端子压接不当或表面氧化（金镀层可能被侵蚀），导致接触电阻升高。
方案：精确控制压接高度公差在±0.2~0.5mm内，使用专用清洁工具去除氧化层；若问题持续，更换新端子恢复连接完整性。
4. 外壳变形或腐蚀
问题：PA GF（尼龙加玻璃纤维）外壳在高温（>105°C）或腐蚀性液体环境下易变形劣化。
方案：避免接触强酸/碱物质，高温应用时优先替换为耐热金属外壳型号；定期进行外壳完整性检查并记录状态。
5. 键控错位或对准偏差
问题：键控代码M未正确匹配公端连接器，引发连接不稳定或失效。
方案：安装前核对键控系统及端子排列顺序；使用校准工具辅助定位，确保精确对接。
