汽车连接器种类及功能全解析：从动力传输到智能驾驶的必备指南

一辆现代汽车需使用200-300个连接器，承担电力传输、信号控制及数据交互等关键任务。选型错误可导致系统失效——例如高压连接器密封不足引发电池包进水，单次维修成本超10万元。汽车连接器按功能、结构、环境适应性等维度分类，需匹配不同场景的技术需求：动力系统需耐150℃高温，智能驾驶依赖25Gbps高速传输。接插世界网将结合USCAR-2、LV214等车规标准，深度拆解主流汽车连接器种类及功能。

一、按功能用途分类：电力、信号与混合系统

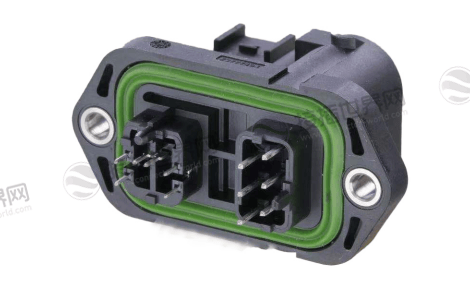

1. 电源连接器

功能：传输高电流电力，支撑电机、电池等大功率设备。

典型应用：

新能源汽车电池包：承载60V-1000V电压，电流高达600A(如70mm²高压端子);

充电接口：直流快充桩支持180KW功率，需防触电设计。

技术标准：防护等级IP68，镀层厚度≥3μm防电化学腐蚀。

2. 信号连接器

功能：传输控制指令与传感器数据，阻抗要求100Ω±5%。

典型应用：

CAN总线连接器：用于车身控制网络，速率≤1Mbps;

传感器接口：连接温度、压力传感器，端子尺寸0.64mm(电流≤3A)。

3. 高速高频连接器

功能：实现ADAS、车载娱乐系统的高速数据流。

典型应用：

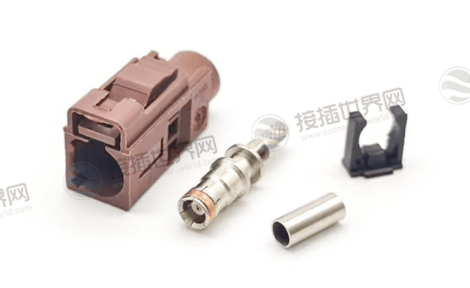

摄像头：FAKRA连接器传输40Mbps视频流;

激光雷达：以太网连接器支持25Gbps，插入损耗≤3dB@1GHz。

4. 混合连接器

功能：集成电力与信号传输，简化线束布局。

典型场景：换电连接器同步传输高压电、低压信号及接地。

二、按结构形式分类：圆形、矩形与模块化

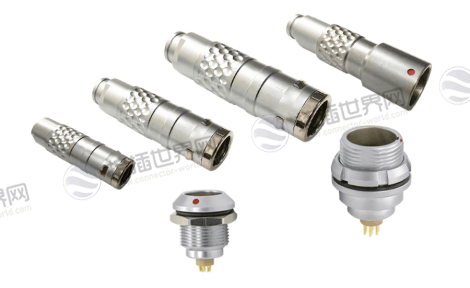

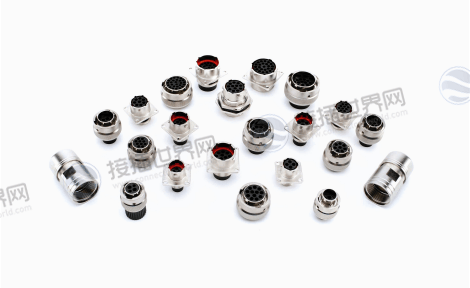

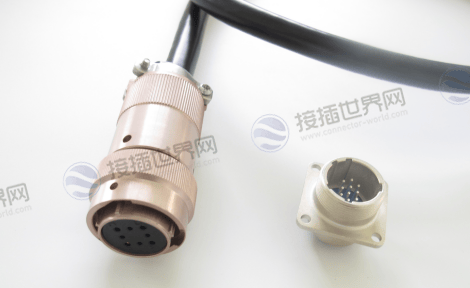

1. 圆形连接器

特点：机械强度高，多用于发动机舱振动区域。

案例：CMC模块化连接器，通过二次锁止结构抵抗10Grms振动。

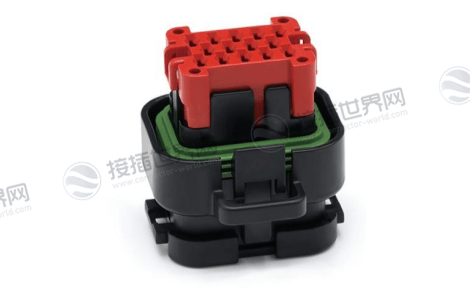

2. 矩形连接器

特点：占ECU连接的80%，PIN位丰富(2-40针)。

代表：TE REM系列采用0.64mm端子，体积缩小40%。

3. 模块化连接器

特点：支持定制组合，如车身对门连接器集成以太网与同轴接口。

三、按电气特性分类：高压、高频与耐腐蚀

四、按使用环境分类：温度、防护与抗震等级

1. 温度适应性

发动机舱：耐150℃壳体(PPS塑料比PA66寿命高30%);

电池包：-40℃~125℃宽温域密封圈。

2. 防护等级

IP67：底盘区域(防短时浸水);

IP6K9K：发动机舱(防高压水射流+粉尘)。

3. 抗震设计

二次锁(TPA)：端子保持力≥40N(USCAR-2标准);

减震垫+卡扣锁：底盘悬挂区抗5Grms振动。

五、特殊用途连接器：防水、自锁与智能化

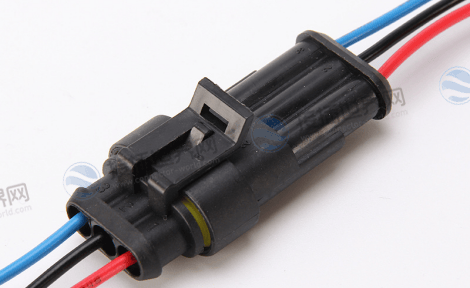

1. 防水连接器

结构：双密封圈(线径+接口密封)，硅胶材质耐老化;

应用：保险杠线束、充电枪(QC/T 1067盐雾测试)。

2. 自锁式连接器

功能：防振动松脱，无需工具拆卸(如车门线束)。

3. 智能连接器

趋势：集成诊断芯片，实时监测接触电阻(48V系统新型号)。

汽车连接器种类及功能构成车辆电子系统的“神经网络”：

功能维度：从280A高压配电到25Gbps激光雷达传输，覆盖电力、信号与混合需求;

环境维度：IP6K9K防护、150℃耐温及抗10Grms振动设计保障极端工况可靠性;

结构维度：圆形、矩形与模块化形态匹配不同空间约束。

未来，随着800V平台与智能驾驶普及，小型化(0.64mm端子)、国产替代(成本降40%) 及智能化诊断将成为演进核心。工程师需同步更新USCAR-2、LV214标准库，实现精准选型与零风险部署。
