TE 5-2287903-1 单针高频线对板连接器 现货

泰科5-2287903-1是一款单行线对板连接器，端接于印刷电路板，支持高频率信号传输（0-6000MHz）。具有50Ω阻抗、800VAC工作电压和宽温度适应范围（-40°C至105°C）。采用PA GF材料壳体，乌黑色设计，锡电镀插针和金电镀接触件确保高导电性和耐用性。兼容SAE/USCAR-17标准，适用于信号电路应用，通过边缘安装固定于PCB板，紧凑尺寸（高度10.45mm，长度24.5mm）优化空间利用，提供可靠连接且抗恶劣环境干扰。

一、5-2287903-1中文手册

分类	详情

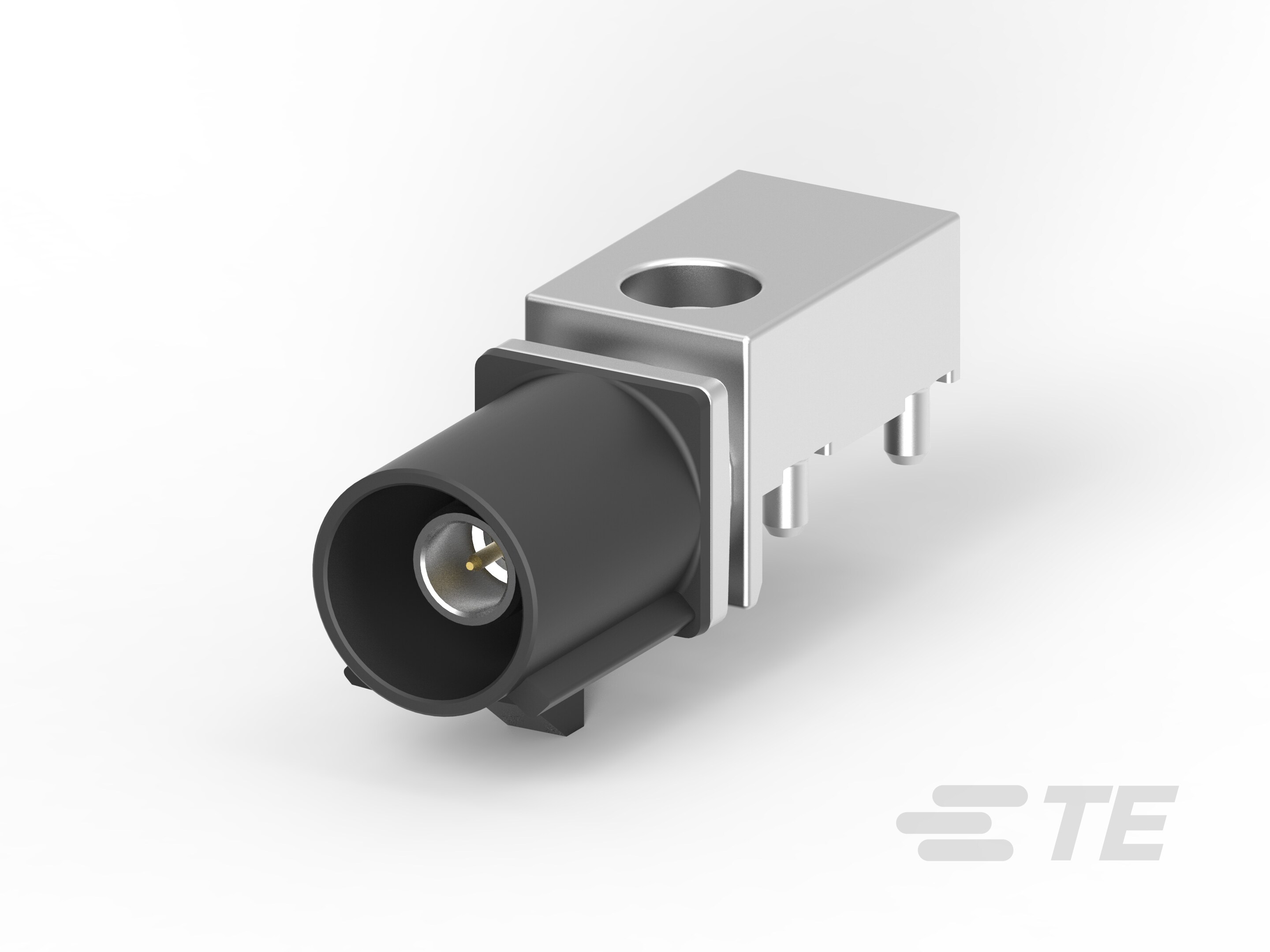

产品图
产品型号	5-2287903-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	5-2287903-1现货
原厂手册	5-2287903-1数据手册.PDF

二、5-2287903-1配套型号

三、5-2287903-1适用领域

泰科5-2287903-1连接器凭借其高工作电压、宽温度适应能力及精准信号传输特性，广泛应用于以下领域：

1. 工业自动化与控制系统：PA GF主体材料（耐温范围-40℃至105℃）适应高振动、多尘工厂环境，通孔焊接安装方式确保PCB连接的机械稳定性，支持传感器与控制器之间的可靠信号链路。

2. 汽车电子装置：键控代码A与前端板安装机制防止误插，工作电压800VAC满足车载ECU与线束接口的高压需求，保障车辆系统中的信号完整性和安全性。

3. 高频信号传输设备：50Ω阻抗匹配及0-6000MHz工作频率范围支持射频与通信设备（如基站模块或路由器），线到板连接方式优化信号密度，减少电磁干扰。

4. 电力与能源管理装置：高电压承受能力适配太阳能逆变器或UPS系统，焊尾安装固定简化紧凑布局，乌黑色外壳强化设备内部耐用性与辨识。

5. 一般电子与仪器设备：1位单行设计满足简单信号电路需求，端子采用金锡电镀确保长期低电阻接触，适用于测试仪器或数据采集模块的内部布线。

该连接器通过键控对准机制、宽温域耐受特性及高频信号处理能力，在复杂工况下实现稳定持久的连接性能，乌黑色壳体提升工业环境中的专业匹配度。

四、5-2287903-1常见问题与解决方案

1. PCB焊接端断裂

问题：通孔焊接（焊尾固定）安装时受机械应力或振动影响，导致焊点疲劳开裂。

方案：控制焊接温度曲线，避免过热脆化；增加焊点加固胶或机械支架分担应力，确保PCB布局避开高频振动源。

2. 端子接触电阻升高

问题：1A小电流场景下，镀金端子氧化或插针（Ø0.51mm）压接高度超差（±0.2mm公差），造成信号衰减。

方案：使用精密压接工具控制高度，定期用无水乙醇清洁接触面；高温高湿环境增加防氧化涂层。

3. 外壳高温变形

问题：PA GF材质在接近105℃极限温度时软化，导致结构失稳。

方案：工作环境温度控制在80℃以下；高温工况替换为金属外壳型号，或增强散热风道设计。

4. 键控匹配失效

问题：键控代码A与公端未对准，引发插接错位或端子损伤。

方案：安装前校验公/母端键控标识；采用导向柱辅助对准，禁止强行插合。

5. 高频信号干扰

问题：非屏蔽设计在0-6GHz频段易受电磁干扰，影响信号完整性。

方案：PCB布局时增加接地铜层隔离敏感线路；线缆加装磁环抑制高频噪声。
