TE 4-2287903-0线对板射频连接器现货

泰科4-2287903-0是一款单行单通道线对板连接器，专用于印刷电路板信号传输应用，采用通孔焊接安装方式。主体材料为PA GF树脂，具有50Ω阻抗、800VAC最大工作电压及0-6000MHz工作频率范围，适用于宽温环境（-40至105°C）。其金电镀端子插针与锡电镀外部端子确保信号稳定性，前端板安装结构尺寸为24.5×7.5×10.45毫米（长×宽×高），水蓝色壳体符合SAE/USCAR-17标准及PCT电介质要求，适用于汽车电子等高可靠性场景。

一、4-2287903-0中文手册

分类	详情

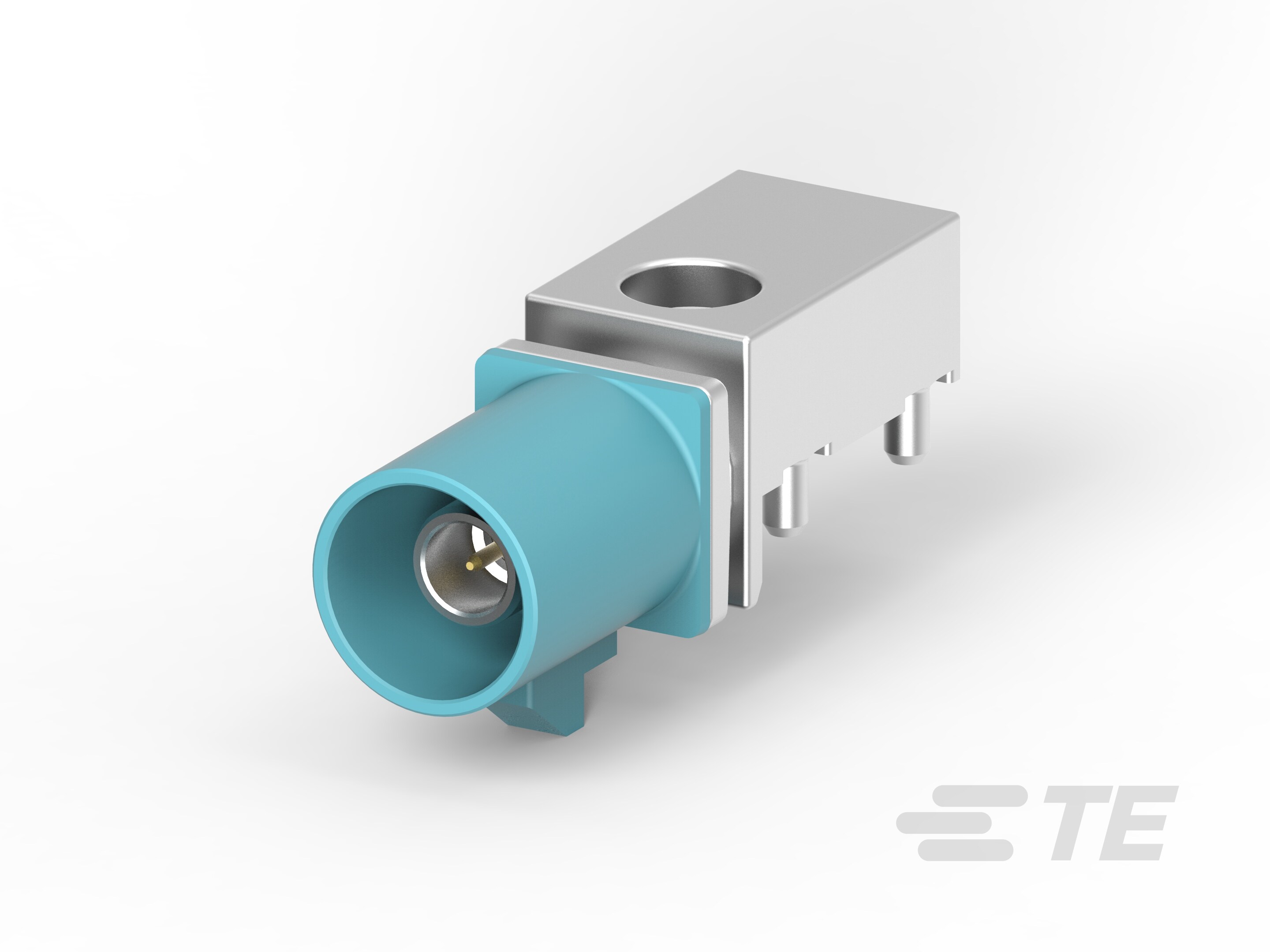

产品图
产品型号	4-2287903-0
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	Z
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	水蓝色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	4-2287903-0现货
原厂手册	4-2287903-0数据手册.PDF
