汽车连接器型号详解：泰科/矢崎/国产端子命名规则与选型指南
在汽车电子系统中，连接器型号如同“身份密码”，直接关联电流承载、防护等级、环境适应性等核心性能。选型失误可能导致短路、信号中断甚至系统崩溃(如某车型因密封圈老化损失超3000万元)。掌握型号解码能力，是工程师规避设计风险、提升系统可靠性的关键。接插世界网将系统拆解主流品牌型号规则，提供选型闭环方案。
一、型号命名逻辑：解码字母数字背后的技术参数
汽车连接器型号通常采用分段式编码结构，每段对应明确的技术属性：
1. 泰科(TE)AMP系列：
示例：1-967305-1
`1`：高压系列(HVP)
`96`：电流96A
`7305`：电压300V DC
`-1`：初代设计版本
飓风料号(如828904-1)：
前两位 `MC` 代表MCP密封系列
中间数字 `8904` 标识线径/密封类型
后缀 `-1` 为版本号

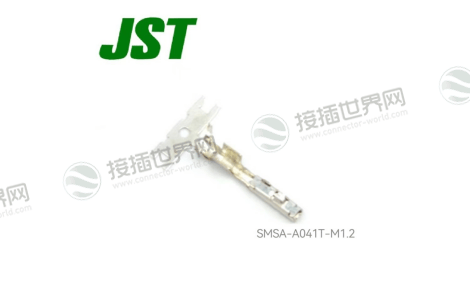

2. 密封模块化连接器(如SMSA-A041T-M1.2)：
`SMSA`：密封模块化汽车系统
`A041`：41针端子
`T`：插针式设计
`M1.2`：针脚直径1.2mm
3. 国产维峰系列：
型号 74040-3MS035ABSMNA4W 中：
`74040`：基础系列
`3MS035`：35针密封型
后缀 `ABSMNA4W` 标识防呆结构(5种变体防错插)
二、关键参数解析：电流、防护、针数的技术内涵
型号中的数字不仅标识规格，更隐含性能边界：
1. 电流与降额公式
标称电流(如HVP 800的250A)需根据温度调整：
实际电流 = 标称电流 × [1 (T_实际 25) × 0.004]
例如125℃时，250A降额至150A。
冗余设计原则：实际负载电流×1.2 ≤ 降额后电流。
2. 防护等级(IP代码)
发动机舱连接器需 IP6K9K(防尘+高压高温水射流)
车门区域可选 IP67(短时浸水防护)
3. 针数与端子尺寸
| 端子尺寸 | 电流范围(A) | 适用场景 |
|---|---|---|
| 0.64mm | 3~10 | 传感器信号传输(YMT 1.2系列) |
| 1.5mm | 10~19.5 | ECU控制单元(MCP 2.8) |
| 6.3mm | 20~30 | 电池主回路(HVP 800) |
三、选型避坑指南：环境适配与替代方案
1. 环境适应性设计
振动防护：
发动机舱(10Grms)→ 选用杠杆锁+二次锁止结构(如HVR 280)
底盘(5Grms)→ 卡扣锁+硅胶抗震垫
密封匹配：
高湿环境需双密封圈(主密封+线径密封)
材质需耐-40℃~150℃温度(硅橡胶压缩变形率≤25%)
2. 缺货替代原则
| 原型号 | 替代方案 | 偏差说明 |
|---|---|---|
| TE 1-967305 | 莫仕HV 630 | 电流+5%，无二次锁止 |
| MCP 1.5 (3-22862) | 矢崎FLY150 | 密封圈材质需验证耐久性 |
四、未来趋势：小型化、智能化与材料革新
1. 小型化：5G与ADAS推动高密度连接器需求，如2.5mm间距端子支持10Gbps传输。
2. 智能化：集成自诊断芯片，实时监测接触电阻变化(如48V架构新型号)。
3. 材料升级：
镀层：高压件镀银≥3μm(防电化学腐蚀)，信号件镀金≥0.8μm(防微动磨损)
壳体：PPS塑料耐温性优于PA66(成本高15%但寿命延长30%)
汽车连接器型号是融合电气参数、机械结构与环境适应的技术密码。掌握四段式命名规则(如1-967305-1中的电流/电压代码)、温度降额公式及防护等级匹配(IP6K9K vs IP67)，可规避80%的选型风险。未来，随着碳化硅基连接器与智能诊断功能的普及，型号体系将进一步演进。工程师需同步关注本土化替代方案(如维峰74040系列)和动态料号数据库，实现高效精准选型。
