泰科TE 2-2287903-9高频线对板连接器 金接触 PCB安装 现货

泰科2-2287903-9是一款单通道（1位）线对板射频连接器，专为PCB边缘安装设计。其核心特征包括50Ω特性阻抗和高达6GHz的工作频率范围，适用于信号传输应用。端子采用金(Au)镀层插针结构，PCB端通过通孔焊接固定并采用锡(Sn)镀层，确保可靠的电气连接。连接器主体由耐高温PA GF（玻璃纤维增强聚酰胺）材料制成，工作温度范围覆盖-40°C至105°C。紧凑型设计（24.5mm × 7.5mm × 10.45mm）与浅棕色壳体适合空间受限的安装环境，符合SAE/USCAR-17标准规范要求。

一、2-2287903-9中文手册

分类	详情

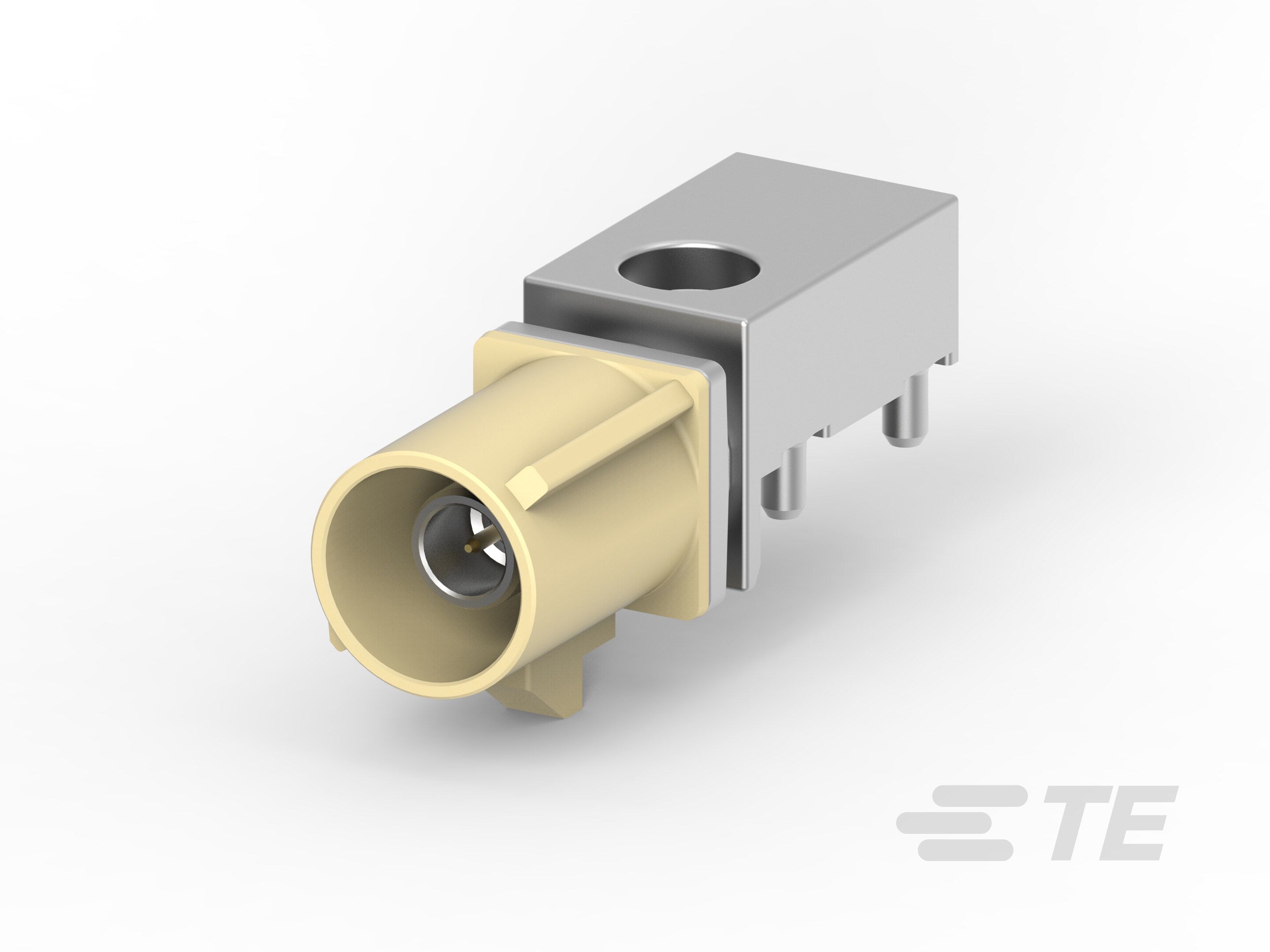

产品图
产品型号	2-2287903-9
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	I
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡棕色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2-2287903-9现货
原厂手册	2-2287903-9数据手册.PDF

二、2-2287903-9配套型号

三、2-2287903-9适用领域

泰科2-2287903-9连接器凭借其高频率兼容性、高电压性能及耐用结构，广泛应用于以下领域：

1. 汽车电子系统：键控代码I与精准端子对准机制防止误插，适用于车载ECU、线束接口等场景，SAE/USCAR-17标准兼容保障行车安全与信号可靠性。

2. 通信与信号传输：阻抗50Ω与0–6000MHz工作频率支持高频信号传输，适配路由器、基站内部RF模块，确保天线与数据链路的稳定连接。

3. 工业自动化与设备控制：PA GF主体材料耐受-40°C至105°C宽温范围，边缘PCB安装方式适应工厂机床等高振动环境，支持传感器控制链路的稳定运行。

4. 消费电子与家电：PCB通孔焊接端接与紧凑尺寸（高度10.45mm）简化内部电路板连接，适用于家用电器、电源模块等，平衡连接密度与维护简便性。

5. 电源与能源设备：工作电压800VAC与耐用端子（接触部镀金，外部镀锡）适配逆变器、电源管理系统等高电压场景，防止短路并确保长期稳定供电。

该连接器通过精准键控对准、端子固定机制及宽温适应性，确保在高压高频复杂环境中实现可靠连接，PA GF材料进一步提升工业应用的耐用性。

四、2-2287903-9常见问题与解决方案

1. 焊接位断裂

问题：边缘安装型焊尾结构在机械应力集中时易疲劳断裂，影响PCB连接稳定性。

方案：优化回流焊温度曲线避免热应力，加固焊点周围支撑结构，安装时避免单侧受力。

2. 高频信号衰减异常

问题：6GHz高频应用下阻抗失配导致信号完整性下降，尤其在金镀层插针端接处易发。

方案：严格控阻抗公差（50±1Ω），PCB布线采用微带线匹配，插针插入深度确保1.5-2mm。

3. 插针对位偏移

问题：Ø0.51mm微小型插针在未使用对准工具时易错位，引发接触不良。

方案：启用键控代码I的防呆设计，借助定位柱（若配置）精准引导，插接前目视校验端子轴向。

4. 高温环境失效

问题：PA GF（尼龙玻纤）壳体在持续>90℃工况下发生塑性变形，影响接合强度。

方案：限制工作温度≤105℃峰值，高温区域预留散热空间或更换金属外壳衍生型号。

5. 焊点冷裂

问题：锡镀层焊尾在振动环境中因应力松弛导致焊点微裂纹扩展。

方案：焊盘设计增加应力释放槽，焊接后涂覆丙烯酸树脂（厚度≤0.1mm）强化抗震性。

6. 腐蚀性介质侵蚀

问题：非密封设计在酸碱环境易加速锡镀层氧化，接触电阻增大至＞10mΩ。

方案：腐蚀性工况加装防护罩，定期检测端子阻值，超标时按SAE/USCAR-17标准更换。
