泰科TE 2-2287903-8是一款高性能线对板连接器,专用于印刷电路板信号传输。采用单插针结构(0.51mm直径),阻抗50欧姆,支持800VAC工作电压和1A最大电流,高频应用覆盖0-6000MHz。主体材质为PA GF,中心端子镀金,外部镀锡,确保电气稳定性及耐腐蚀性。安装方式为边缘定向的焊尾固定(通孔焊接),结构紧凑(尺寸24.5mm×7.5mm×10.45mm),紫色壳体适用于-40°C至105°C宽温环境。符合SAE/USCAR-17标准,但不可密封,适用于汽车电子等要求高可靠性的电路连接。

一、2-2287903-8中文手册

分类详情

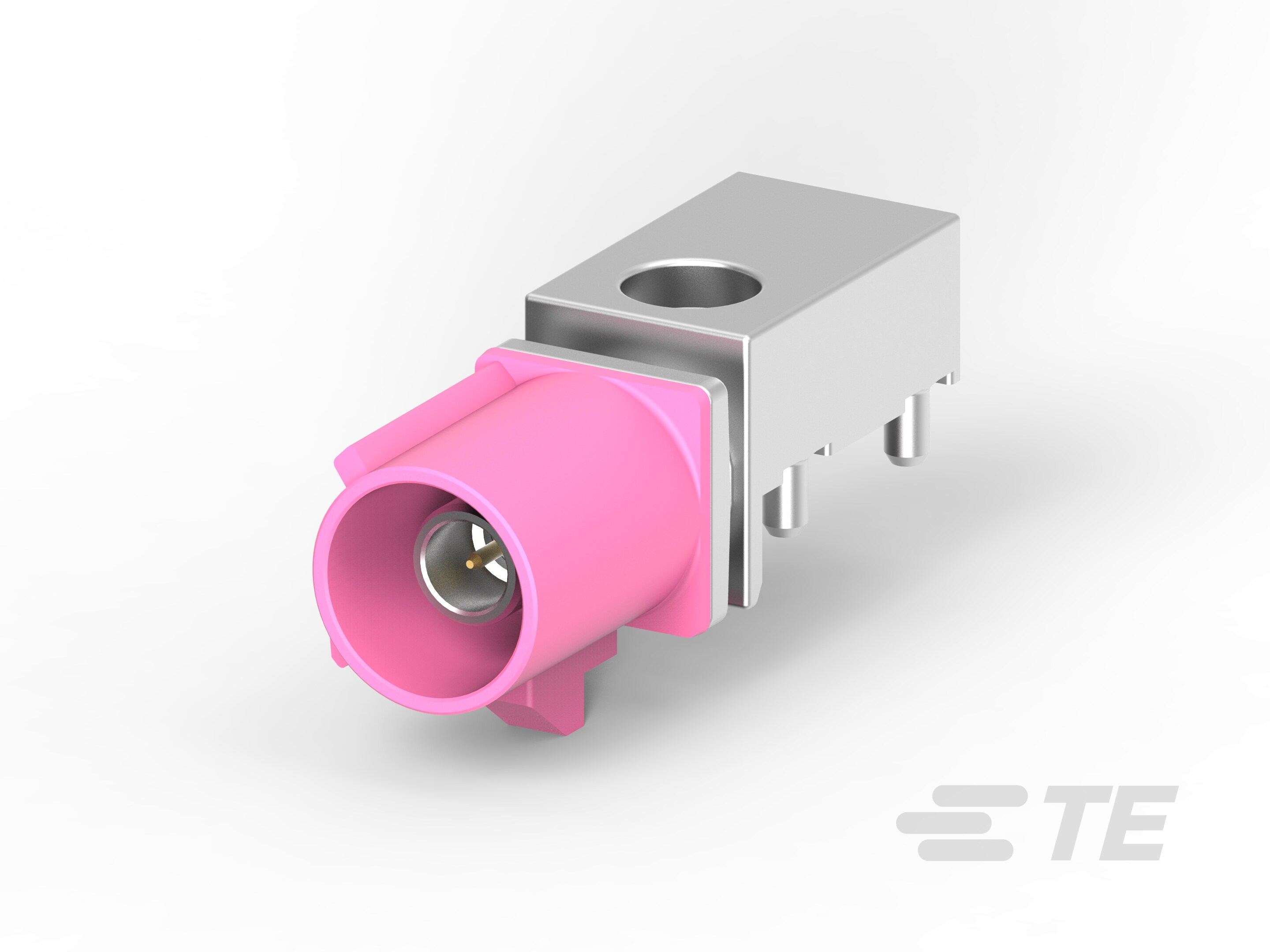

产品图泰科TE 2-2287903-8 线到板连接器 50Ω射频800V 现货
产品型号2-2287903-8
混合型连接器
连接器和端子端接到印刷电路板
连接器系统线到板
可密封
行数1
PCB 安装方向边缘
位数1
阻抗(Ω)50
工作电压(VAC)800
主体材料PA GF
PCB 保持特性电镀材料
连接器和键控代码H
端子类型插针
中心接触件带有
端子接触部电镀材料金 (Au)
射频连接器中心端子电镀材料金 (Au)
外部端子电镀材料锡 (Sn)
接合插针直径.51mm[.02in]
端子额定电流(最大值)(A)1
PCB 端接方法通孔 - 焊接
PCB 安装固定类型焊尾
接合固定带有
PCB 安装固定带有
面板安装方式前端安装
连接器安装类型板安装
壳体颜色紫色
连接器高度10.45mm[.411in]
产品长度24.5mm[.965in]
产品宽度7.5mm[.295in]
工作温度(最大值)105°C[221°F]
工组温度范围-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)0 – 6000
屏蔽
电路应用Signal
与机构/标准产品兼容SAE/USCAR-17
封装方法Tray
电介质材料PCT
采购入口2-2287903-8现货
原厂手册2-2287903-8数据手册.PDF

二、2-2287903-8配套型号

配套型号产品图
2272519-8暂无
更多配套型号查询2-2287903-8配套型号大全

三、2-2287903-8适用领域

泰科2-2287903-8连接器基于其高电压耐受性、精密信号传输能力及稳健安装机制,适用于以下专业领域:

1. 工业自动化与控制系统:PCT电介质材料(耐温-40°C至105°C)结合板安装焊尾固定机制(24.5mm紧凑尺寸),保障在PLC、机械臂等高振动环境下的稳定运行,支持传感器信号及电力链路的可靠接入。

2. 汽车电子组件:键控代码H设计防止误插,兼容SAE/USCAR-17标准,端子金镀层(额定电流1A)确保车载ECU、线束端口的低阻抗连接,适应行车过程中的温度波动与机械应力。

3. 通信设备与信号处理:50Ω阻抗匹配(工作频率0-6000MHz)优化射频性能,通孔焊接端接方式支持路由器、基站PCB板端的高密度布线(1位单行布局),提升数据传输抗干扰性。

4. 医疗设备内部集成:宽温范围(-40°C至105°C)适配医疗仪器消毒流程,PCB边缘安装及紫色壳体便于快速识别维护,保障心电监护仪等设备的信号完整性。

5. 能源设备控制单元:1.2mm对接宽度及PA GF主体材料(高绝缘性)用于太阳能控制器、逆变器PCB集成,简化紧凑空间内的线到板连接,确保电压稳定性。

该连接器通过高频适应能力、键控防错及宽温耐受特性,在核心工业与电子系统中实现长期可靠的电气连接,紫色外壳增强组件辨识度。

四、2-2287903-8常见问题与解决方案

1. 焊接点机械应力开裂

问题:边缘安装的焊尾结构受PCB形变或振动影响,易导致焊点疲劳断裂。

方案:采用应变消除支架固定线缆,优化走线路径减少应力传导,并确保焊接后板卡支撑结构稳固。

2. 镀层氧化导致接触失效

问题:金镀层端子暴露在高湿环境(>80%RH)可能形成氧化膜,增加接触电阻影响0-6GHz高频信号。

方案:使用无水乙醇清洁接触面,存储时维持环境湿度≤60%RH,长期停用建议密封端子接口。

3. 高温环境外壳变形

问题:PA GF材质外壳在接近极限温度(105℃)时软化,可能引发端子位置偏移。

方案:持续工作温度控制在-40℃至85℃范围,高温应用区需增加强制散热或选用金属外壳兼容型号。

4. 插针对位偏差

问题:键控代码H未与公端精确匹配时,0.51mm插针易发生微错位,引起信号衰减。

方案:安装前验证键控标识一致性,使用显微镜辅助对准,确保插针与承接口轴向同轴度≤0.1mm。

5. 焊点虚焊/冷焊

问题:通孔焊接工艺控制不当导致端子与PCB间形成高阻连接。

方案:按IPC-A-610标准设定焊锡温度曲线(锡膏熔点217℃),焊接后执行X-ray检测连通性。
