TE泰科 5-2287903-2 线到板高频RF连接器 现货

泰科5-2287903-2是一款线对板射频连接器，专为印刷电路板（PCB）边缘通孔焊接安装设计，单行一位结构，阻抗50欧姆。该器适用于0-6000MHz信号传输，工作电压800VAC，温度范围-40至105°C。主体采用PA GF材料，端子接触部镀金，外部镀锡，确保稳定电性能。兼容SAE/USCAR-17汽车标准，尺寸为长24.5mm、宽7.5mm、高10.45mm，用于无屏蔽信号电路。此产品出自TE Connectivity系列，体现其全球领先技术及在汽车与工业领域的广泛应用，符合高质量连接需求。

一、5-2287903-2中文手册

分类	详情

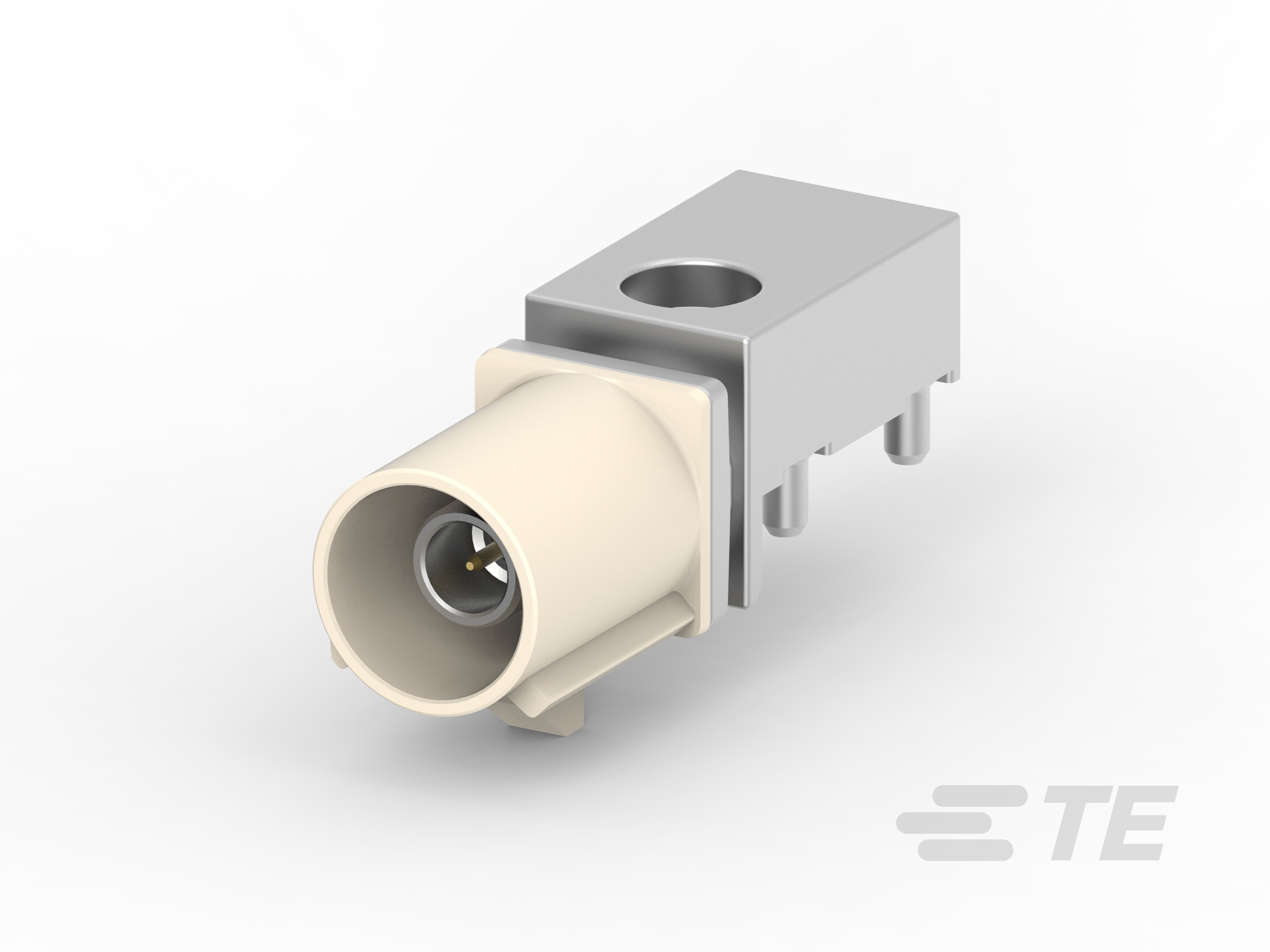

产品图
产品型号	5-2287903-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	1600
电介质材料	PCT
采购入口	5-2287903-2现货
原厂手册	5-2287903-2数据手册.PDF

二、5-2287903-2配套型号

三、5-2287903-2适用领域

泰科5-2287903-2连接器凭借其高频信号处理能力、可靠连接性及宽温域适应性，广泛应用于以下领域：

1. 通信与数据传输系统：0 6000 MHz工作频率范围及50 Ω阻抗特性支持高效射频信号传输，前端安装方式适配基站、路由器的紧凑板级设计，金电镀端子确保信号完整性。

2. 汽车电子控制单元：兼容SAE/USCAR-17标准，键控代码B防止误插，工作温度-40℃至105℃耐受引擎舱高温振动，通孔焊接稳固应用于车载传感器或ECU信号接口。

3. 工业自动化设备：聚酰胺玻璃纤维（PA GF）壳体提供机械强度，PCB边缘安装支持机床控制电路的可靠固定，-40℃低温耐受力保障工厂环境稳定运行。

4. 医疗诊断仪器：微小的接合插针直径（0.51mm）实现精密信号连接，淡黄色壳体便于快速维护识别，PCT电介质材料抑制干扰，适配内部低电流信号传输。

该连接器通过高频宽温性能、键控保护及抗振安装，确保信号链路的持久准确性，淡黄色外壳进一步提升工业环境辨识度。

四、5-2287903-2常见问题与解决方案

1. 焊接位应力开裂

问题：边缘安装时焊点受机械振动或线缆拉力影响，导致PCB焊盘开裂。

方案：在PCB布局时增设支撑桩或卡槽结构，线缆端使用扎带固定，避免应力直接传导至焊点。

2. 高频信号衰减

问题：工作频率达6GHz时，阻抗波动（标称50Ω）引发信号反射。

方案：严格按射频布线规范控制线缆长度与铺地间距，优先选用PTFE介质同轴线缆，并确保端子金镀层无污染。

3. 端子氧化导致的接触失效

问题：插针直径仅0.51mm，镀金层损伤或硫化氧化会增加接触电阻（电流上限1A）。

方案：使用气密性收纳包装，操作时佩戴防静电手套；发现氧化痕迹时用纤维刷蘸异丙醇轻拭端子。

4. 高温环境壳体变形

问题：PA GF材质外壳在持续>105℃工况下发生塑性变形。

方案：高温应用场景（如发动机舱）替换为金属外壳型号；定期进行热成像监测，确保壳体温度≤90℃。

5. 键控码匹配错误

问题：键控代码B未对准公端导向槽引发插接偏移。

方案：安装前使用放大镜核对键控标记，配套使用TE专用对接夹具（零件号：1-175483-0）辅助定位。

6. 锡镀层焊接冷裂纹

问题：PCB焊尾锡镀层在-40℃低温环境中产生脆性裂纹。

方案：回流焊时采用阶梯升温曲线（升温速率≤3℃/s），焊接后涂覆三防漆增强应力缓冲。
