泰科TE 3-2287903-0 线到板RF信号连接器50Ω 现货
泰科3-2287903-0是一款单位数线到板射频连接器，专为印刷电路板（PCB）边缘安装设计。其主体采用PA GF材料，阻抗为50Ω，工作电压达800VAC，额定电流1A。核心接触件及端子均镀金（Au），外部端子镀锡（Sn），通过通孔焊接固定，确保高信号可靠性。工作温度范围为-40°C至105°C，支持0-6000MHz的信号电路应用。该产品兼容SAE/USCAR-17标准，适用于汽车、工业设备等场景，具备咖喱色壳体，尺寸为24.5mm×7.5mm×10.45mm。整体设计突出耐用性和高频性能。
一、3-2287903-0中文手册
| 分类 | 详情 |
|---|---|

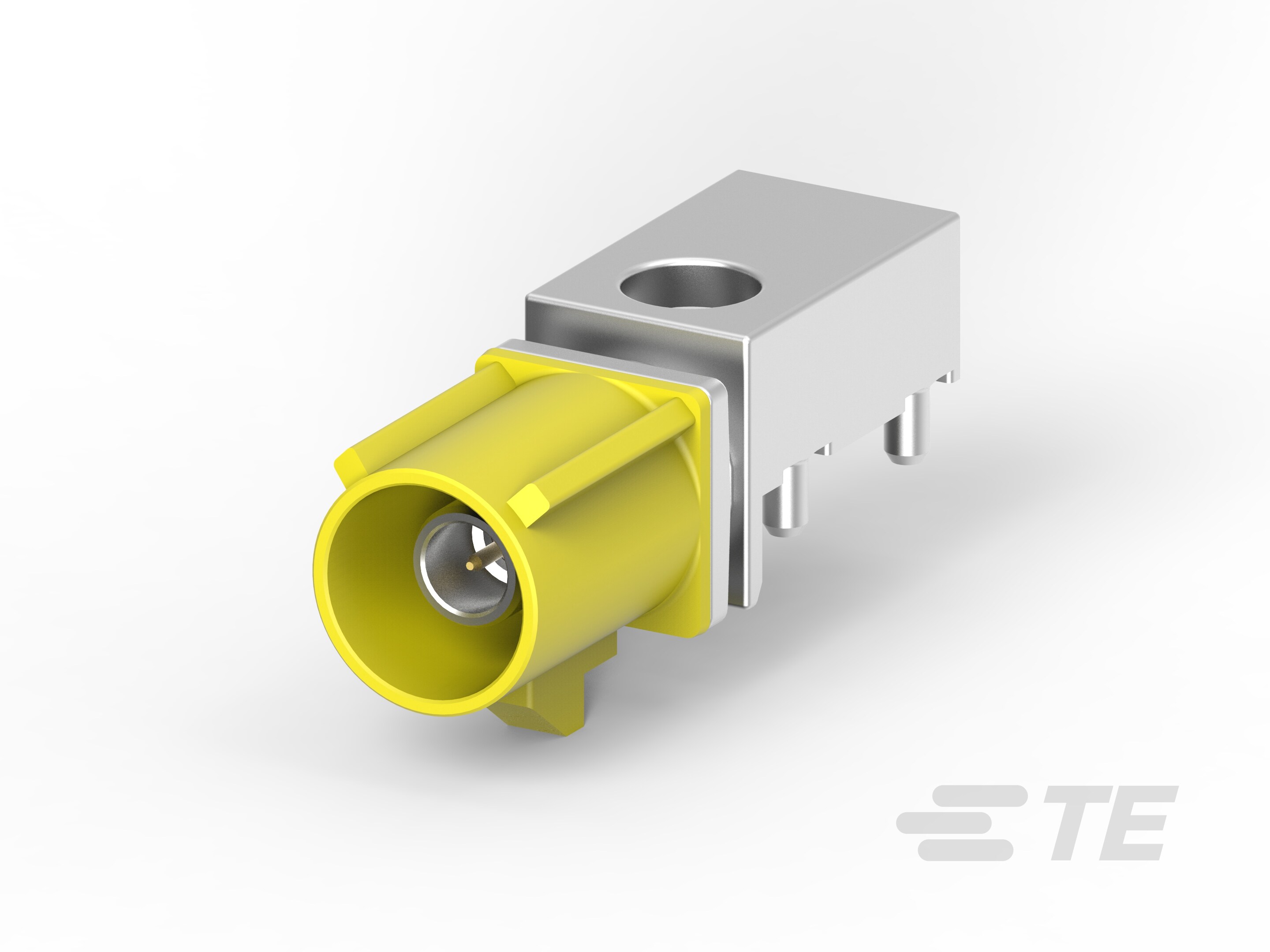

| 产品图 |  |
| 产品型号 | 3-2287903-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | K |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 咖喱色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 3-2287903-0现货 |
| 原厂手册 | 3-2287903-0数据手册.PDF |
二、3-2287903-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-0 | 暂无 |
| 更多配套型号查询 | 3-2287903-0配套型号大全 |
三、3-2287903-0适用领域
泰科3-2287903-0连接器专为高精度信号传输设计，其技术特性和结构配置决定了其在以下专业领域的适用性：
1. 汽车电子控制系统
· 核心优势：通孔焊接（PCB安装方向：边缘）提供稳定板端连接，1A电流与6GHz高频支持能力（工作频率范围0-6000MHz）满足车载ECU、传感器模块的信号传输需求。
· 安全认证：兼容SAE/USCAR-17标准，50Ω阻抗匹配增强射频信号完整性（射频端子电镀金层），咖喱色壳体利于产线快速识别。
2. 工业自动化设备
· 环境耐受性：PA GF材质壳体与-40℃至105℃工作温度范围（工组温度范围）适应机床、机械臂等场景的温变与振动。
· 精密连接：0.51mm插针直径（接合插针直径）实现高密度PCB布局，锡镀PCB固定尾端（PCB保持特性）确保工业级抗冲击性能。
3. 通信及数据处理终端
· 高频传输：金镀层中心接触件（端子接触部电镀金）减少信号衰减，6GHz带宽支持路由器、交换机的板载模块互连。
· 空间优化：单行1位紧凑结构（产品宽度7.5mm/长度24.5mm）适配狭小设备腔体，前端面板安装方式简化维护流程。
4. 医疗诊断仪器
· 信号可靠性：金镀端子接触件保障微弱生物电信号的低阻传导，PCT电介质材料降低电磁干扰风险（电路应用：Signal）。
· 可维修设计：通孔焊接端接与可更换插针结构便于设备维护，无铅焊料（锡镀外部端子）符合医疗环保要求。
5. 能源管理设备
· 极端工况适配：-40℃低温启动与105℃高温持续运行能力（工作温度最大值），适用于光伏逆变器、电池管理系统等热敏感场景。
· 耐候标识：咖喱色壳体在复杂布线环境中提供醒目视觉标记，强化设备检修效率。
该连接器通过高频性能优化、材料耐候性强化及工业级结构设计，在信号完整性、空间利用率和环境适应性维度实现专业场景的技术平衡，尤其满足汽车与工业领域的高可靠性连接需求。
四、3-2287903-0常见问题与解决方案
1. 焊接点应力断裂
问题：边缘安装型连接器依赖焊点固定，在振动环境中焊点易疲劳开裂。
方案：严格遵循回流焊温度曲线（≤260℃峰值温度），PCB布局时在焊点周围增加加固铜箔；高频振动场景建议添加辅助固定胶（如环氧树脂）。
2. 端子接触电阻异常
问题：直径0.51mm的金镀层插针端子因表面污染或机械变形导致电阻超标（电流≤1A时需维持＜50mΩ）。
方案：使用真空吸笔安装避免引脚弯折；焊接后采用异丙醇超声清洗去除助焊剂残留；定期用四探针法检测接触电阻。
3. 高温环境性能衰减
问题：PA GF材质外壳在持续＞90℃工况下可能出现玻纤析出，影响绝缘性能（工作温度上限105℃）。
方案：高温应用时确保散热风道覆盖连接器区域；长期＞85℃环境建议降额20%使用，或改用金属外壳兼容型号（如3-2287903-1）。
4. 高频信号干扰
问题：非屏蔽设计（工作频率0-6GHz）在密集布线场景易受串扰。
方案：遵循50Ω阻抗匹配原则，线缆长度控制在λ/10以内（＞1GHz时≤15mm）；邻近敏感线路时增加接地铜箔隔离带。
5. 键控误接
问题：键控代码K需严格匹配公端，错位插拔可能导致端子塑性变形。
方案：采用带防呆槽的治具进行插接；批量安装前使用通断测试仪验证端子排列顺序（参照SAE/USCAR-17标准）。
