汽车连接器规格大全：从0.64毫米端子到800伏高压系统详解

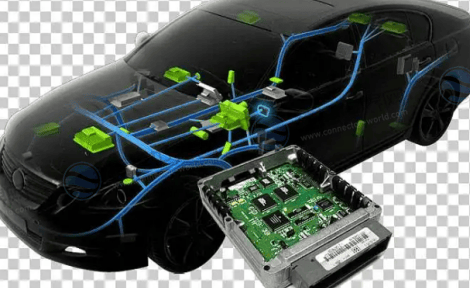

一辆现代汽车需使用200-300个连接器，涵盖0.64mm信号端子至70mm²高压端子等上百种规格。选型失误可能导致系统短路、信号中断甚至高压安全风险(如IP防护不足引发电池包进水，损失超千万)。掌握规格参数体系，是匹配电气性能、机械强度和环境适应的基础。接插世界网基于USCAR-2、LV214、QC/T 1067等标准，深度拆解连接器核心规格与选型逻辑。
一、电气参数：电流、电压与信号性能
1. 电压等级分层
低压系统(≤60V DC)：CAN/LIN总线连接器，耐压100V DC，用于车身控制(如JST GH系列，阻抗100Ω±5%)。
高压系统(300-1000V DC)：动力电池与电机连接器，耐压需达工作电压2.5倍(如800V平台要求2000V耐压，LV214标准)。
2. 电流容量与降额设计
| 端子尺寸 | 标称电流 | 降额后电流(125℃) | 适用场景 |
|---|---|---|---|
| 0.64mm | 3A | 1.8A | 传感器信号(JAE MX84) |
| 1.5mm | 19.5A | 12A | ECU控制单元 |
| 6.3mm | 30A | 18A | 照明系统 |
| 70mm² | 280A | 168A | 高压配电箱(DEGSON DBYB系列) |
降额公式：实际电流 = 标称电流 × [1 (T_实际 25) × 0.004]。
3. 高速信号性能
摄像头/雷达连接器：带宽需≥1.5Gbps(摄像头)至25Gbps(激光雷达)，阻抗匹配100Ω±5%。
以太网连接器：单通道224Gbps(安费诺NovaRay)，插入损耗≤3dB@1GHz(ISO 8092标准)。
二、机械结构规格：端子、防护与锁止
1. 端子尺寸标准化体系
微型化趋势：主流规格从6.3mm缩减至0.64mm(占整车用量35%-44%)。
针数配置：低压连接器2-40针(如熔断丝盒60A端子)，高压连接器2-41针(如SMSA-A041T密封模块)。
2. 防护等级(IP代码)
驾驶舱/车身：IPX2(防滴水)

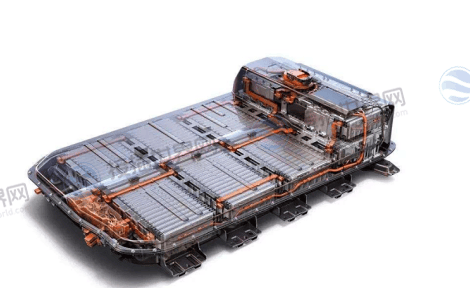

底盘/电池包：IP67(防短时浸水，QC/T 1067标准)
发动机舱：IP6K9K(防高压水射流+粉尘，LV214要求)
3. 机械锁止结构
二次锁(TPA)：端子保持力≥40N，防振动松脱(USCAR-2振动测试要求)。
高压互锁(HVIL)：断开延迟≤100ms，确保高压断电先于物理分离(QC/T 1067强制标准)。
三、环境适应性：温度、振动与材料
1. 温度等级划分
| 等级 | 温度范围 | 应用位置 |
|---|---|---|
| 3 | -40℃~85℃ | 驾驶舱信息娱乐系统 |
| 4 | -40℃~125℃ | 高压电池包(DEGSON DBYS系列) |
| 5 | -40℃~150℃ | 电机控制器(硅橡胶密封圈) |
2. 振动等级与材料匹配
发动机舱(10Grms)：壳体用PPS塑料(耐温150℃，成本比PA66高15%但寿命增30%)。
底盘悬挂区(5Grms)：镀金端子(厚度≥0.8μm)防微动磨损，接触电阻波动≤1Ω。
四、国际标准与测试认证
1. 核心标准对比
| 标准 | 接触电阻 | 振动要求 | 高压测试 |
|---|---|---|---|
| USCAR-2 | ≤5mΩ | 10-2000Hz/50m/s² | |
| LV214 | ≤3mΩ | IP6K9K+温度循环1000次 | 耐压=2.5×工作电压 |
| QC/T 1067 | ≤7mΩ | 盐雾96小时 | AC 2500V/1min无击穿 |
2. 关键测试项
电流循环测试：1008次冷热循环，接触电阻变化≤20%。
盐雾腐蚀：5% NaCl溶液96小时，触点腐蚀面积≤5%(QC/T 1067)。
五、选型实战：场景化匹配与避坑指南
1. 高压系统选型要点
800V平台：选用双重绝缘+气密填充设计(如罗森伯格HV CMC)，规避电晕放电。
液冷连接器：载流提升30%(如液冷端子支持600A，特斯拉超充方案)。
2. 成本优化策略
国产替代：中航光电HV系列价格比泰科低40%，通过IATF 16949认证。
缺货替代方案：
原型号：TE 1-967305(250A)
替代型号：莫仕HV 630(电流+5%，无二次锁止)
3. 常见选型错误
密封失效：未验证O形圈耐温性(如某车型密封圈在150℃老化，IP6K9K测试失败)。
振动瞬断：底盘连接器未达LV214振动标准，需保持力≥40N。
汽车连接器规格是电气性能、机械结构与环境适应的集成体现：
1. 电气维度：0.64mm信号端子至70mm²高压端子的分级电流设计，需同步降额计算与电压平台匹配。
2. 机械维度：IP6K9K防护、TPA二次锁及HVIL互锁构成安全三重保障。
3. 环境维度：-40℃~150℃宽温域材料(PPS壳体+镀金端子)和抗振设计是可靠性的核心。
未来，随着800V平台普及，小型化(2.5mm间距)、智能化(内置诊断芯片)及国产化替代将成为规格演进的核心方向。工程师应动态更新USCAR-2、LV214、QC/T 1067标准数据库，实现精准高效选型。
