TE 2287903-2 50Ω高频线对板连接器 现货

泰科2287903-2连接器是一款线对板单路连接器，专用于印刷电路板边缘焊接安装，阻抗为50Ω，工作电压达800VAC，工作频率覆盖0-6000MHz，适用于高频信号电路。主体采用PA GF材料制成，端子为金镀插针，外部电镀锡层，确保稳定导电性能。耐温范围为-40°C至105°C，符合SAE/USCAR-17标准。尺寸紧凑：长24.5mm、宽7.5mm、高10.45mm，外壳淡黄色，支持焊尾固定设计，提供可靠安装。该组件无屏蔽，优化于信号传输应用，适合工业环境中的稳定连接需求。

一、2287903-2中文手册

分类	详情

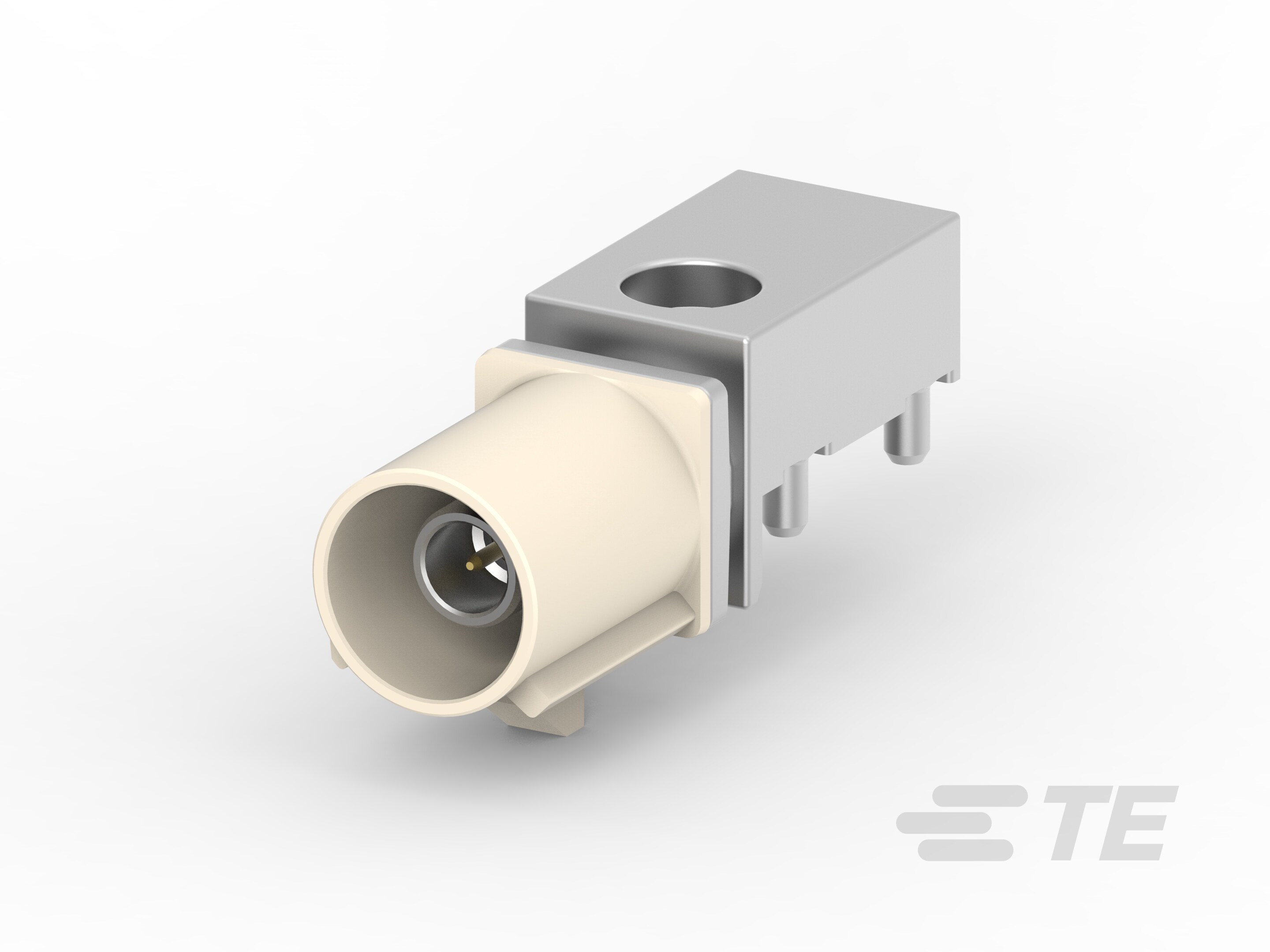

产品图
产品型号	2287903-2
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	B
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	淡黄色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287903-2现货
原厂手册	2287903-2数据手册.PDF

二、2287903-2配套型号

三、2287903-2适用领域

泰科2287903-2连接器凭借微型化设计、高频信号稳定性及工业级可靠性，主要应用于以下领域：

1. 高频通信设备

支持0–6000MHz工作频段，50Ω阻抗匹配与金镀层端子设计保障高频信号完整性，适用于5G基站射频模块、微波通信设备的PCB板级连接，满足高速数据传输的抗干扰需求。

2. 汽车电子控制单元

通孔焊接提供稳固的板端连接，键控代码B有效防误插。105°C耐温性与SAE/USCAR-17兼容认证，适配发动机控制模块(ECU)、车载传感器等高温环境下的电路信号传输。

3. 工业控制系统

玻纤增强尼龙外壳（PA GF）耐受-40–105°C极端温度，通孔焊尾安装确保工业振动场景下的机械稳定性，适用于PLC模块、电机驱动板等印刷电路板的内部信号连接。

4. 精密仪器仪表

1位单行布局(24.5mm×7.5mm)实现紧凑空间布设，金接触端子减少微弱信号损耗，适配测试设备、数据采集器的板载高精度信号接口。

5. 消费电子核心模组

.51mm插针直径与微型化结构满足消费电子轻薄化需求，支持路由器、智能硬件主板的信号电路板对线连接，保障核心模组长期通电稳定性。

该连接器通过高频优化设计、工业级材料与汽车标准兼容性，在高温、振动环境中保障信号精确传输，淡黄色壳体兼具工业场景的可视性标识功能。

四、2287903-2常见问题与解决方案

1. PCB安装松动或变形

问题：边缘安装类型依赖焊接固定，易受振动或外力影响导致位移，影响连接稳定性（源于PCB安装固定类型焊尾）。

方案：添加应力消除卡扣或绑带，确保焊接点均匀受力，并定期检查安装结构完整性（推荐扭矩值≤0.5Nm）。

2. 环境污染物侵入

问题：不可密封设计(与机构兼容SAE/USCAR-17)暴露于高湿环境(建议湿度≤80%RH)，易渗入灰尘或液体，降低信号性能。

方案：定期清洁连接面，使用外部硅胶涂层增强防护，并控制环境湿度和洁净度（工作温度范围-40–105°C）。

3. 端子接触不良或信号损失

问题：插针端子(直径0.51mm)电镀层(金/锡)磨损或氧化，增加接触电阻，影响射频性能(阻抗50Ω, 工作频率0–6000MHz)。

方案：按压接高度公差±0.2mm操作，使用专用防静电工具清洁端子氧化层，必要时更换端子。

4. 外壳老化或变形

问题：PA GF材料在高温(接近工作温度上限105°C)下软化，或暴露于腐蚀环境导致外壳变形及性能衰减。

方案：避免强酸/碱环境，高温场景优先更换金属外壳型号，并定期检查外观完整性。

5. 键控错位或连接失效

问题：键控代码B未与公端精准匹配，造成端子排列偏差，导致电路不稳定。

方案：安装前核对键控代码和端子序列，使用数字对准工具定位确保公差<0.1mm。
