泰科TE 2289732-8连接器中文手册_现货采购_配套型号指南

泰科2289732-8是一款高性能连接器，专为信号传输设计，采用母端子护套结构，具有端子上锁定特性，确保电缆连接可靠。支持800V电压和1A电流，工作温度范围-40°C至125°C，主体材质为耐用的聚酯PBT。适用于同轴电缆的缆到缆系统，固定出口和180°出线角度便于安装。锁定机制防止插拔脱落，提供高信号完整性和稳定性，适用于工业信号应用中。

一、2289732-8中文手册

分类	详情

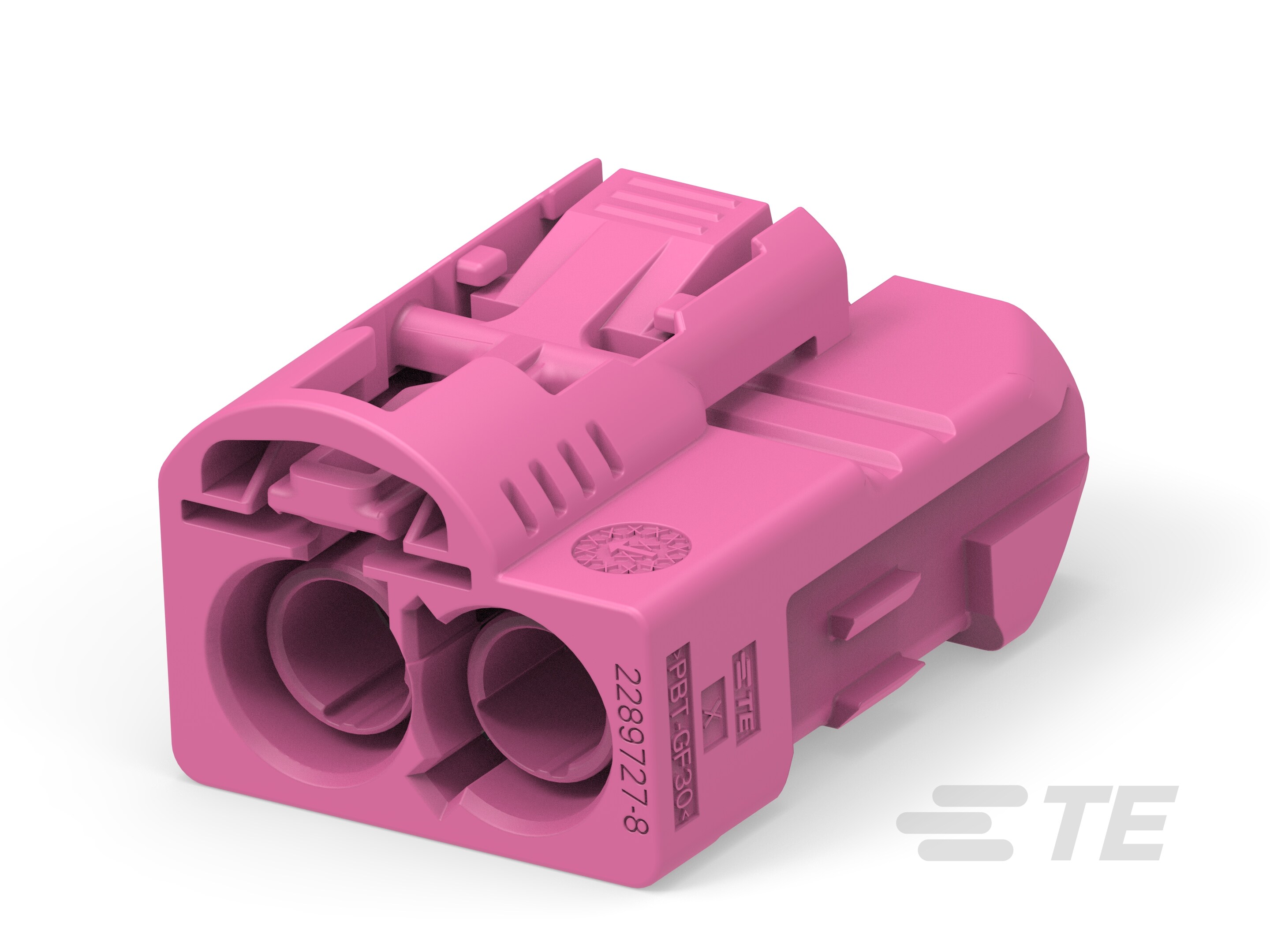

产品图
产品型号	2289732-8
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	2
标称电压架构(V)	800
工作电压(VAC)	800
电缆出口类型	固定
主体材料	聚酯 PBT
插针	带有
出线角度	180°
连接器和键控代码	H
端子类型	插座
中心接触件	带有
外部端子电镀材料	无
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
中心线（间距）	8mm[.31in]
连接器高度	23.4mm[.92in]
产品长度	19.6mm[.77in]
产品宽度	30.2mm[1.18in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	1
能够保证连接器位置	是
采购入口	2289732-8现货
原厂手册	2289732-8数据手册.PDF

二、2289732-8配套型号

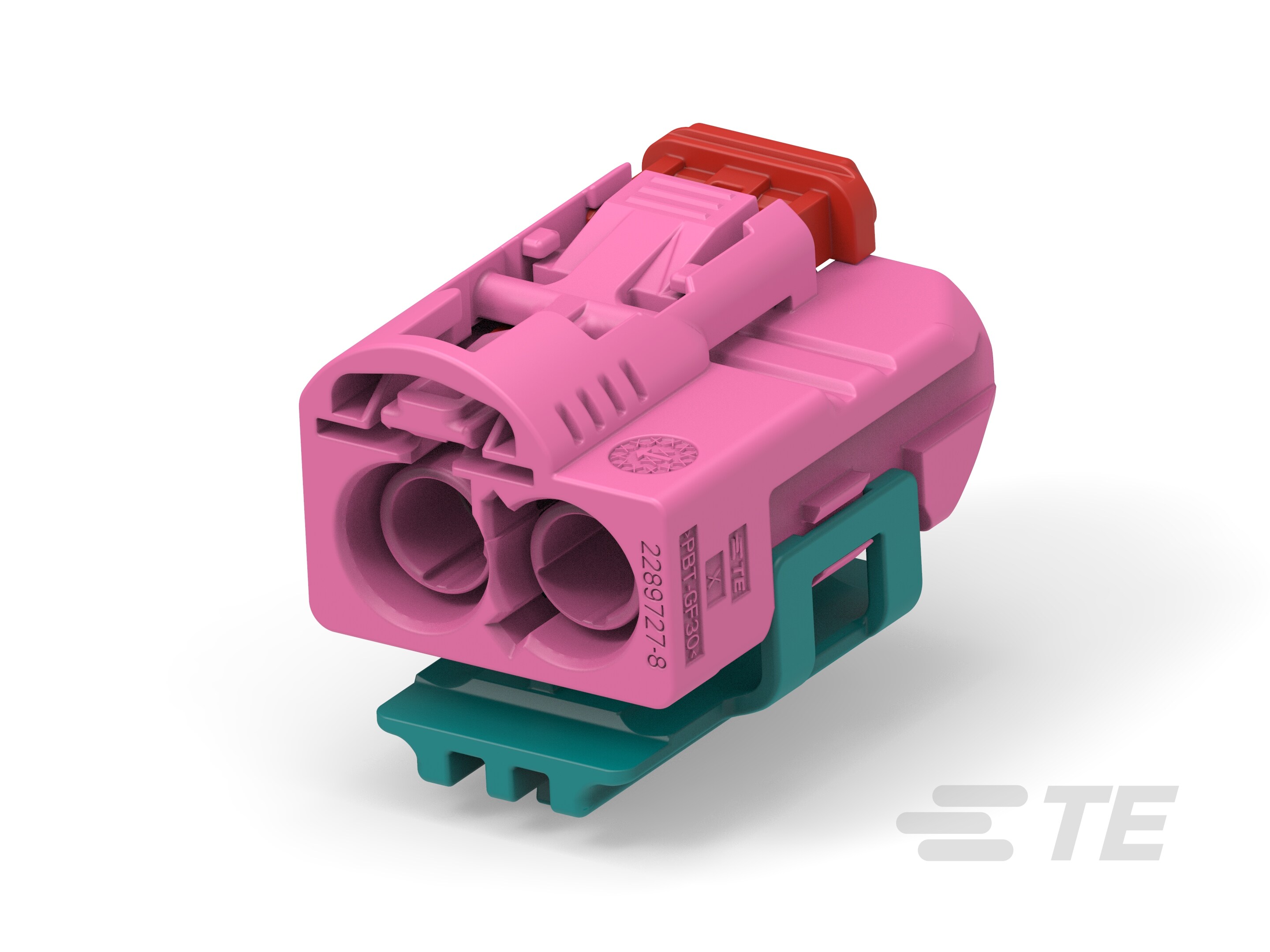

配套型号	产品图
2203275-4	暂无
2289727-8
2317793-1	暂无
更多配套型号查询	2289732-8配套型号大全

三、2289732-8适用领域

泰科2289732-8连接器专为严苛环境下的信号传输设计，其紧凑结构、高耐压特性及宽温域支持使其适用于以下专业领域：

1. 工业自动化传感系统

8mm中心间距与23.4mm紧凑高度适配设备内部有限空间，125℃耐温上限及-40至125℃宽工作温域保障传感器在高温产线、冷冻仓储等场景下的稳定信号传输，紫色壳体便于复杂布线环境快速定位。

2. 汽车弱电信号传输

800V耐压架构配合同轴电缆设计，满足车载高频信号抗干扰需求；键控代码H机制防止ECU控制模块接插错误，1A电流规格精准匹配胎压监测、位置传感器等微电流信号回路。

3. 新能源设备监测单元

自由悬挂式安装方式（电缆安装）适应光伏逆变器内部动态线缆布局，PBT聚酯材料壳体耐受紫外线及湿热环境，30.2mm宽度设计优化机柜空间利用率。

4. 医疗设备内部连接

无金属电镀的纯端子接触件避免生物电信号干扰，180°出线角度简化医疗设备内部线缆走向，符合信号级电路应用要求。

5. 精密仪器数据传输

2位单行布局平衡连接密度与信号隔离需求，压接端接方式确保同轴电缆屏蔽层可靠接地，提升测量仪器信号传输完整性。

该连接器通过键控防呆、宽温域耐受及耐压架构三重保障，在空间受限场景中实现高可靠性信号连接，紫色壳体增强工业环境中的视觉辨识效率。

四、2289732-8常见问题与解决方案

1. 电缆应力导致安装不稳

问题：自由悬挂式安装缺乏固定支撑点，振动或外力易引发连接器位移。

方案：增设应力消除附件（如绑带或卡扣），均匀分散电缆受力点，并在布线路径增加支撑结构。

2. 高温环境引发外壳形变

问题：聚酯PBT外壳在连续125°C高温环境下易发生塑性变形。

方案：避免强酸/碱腐蚀环境，超过100℃工况更换金属外壳型号，定期进行外壳完整性检测。

3. 键控代码匹配偏差

问题：键控代码H未与公端精确对位，导致连接器机械啮合失效。

方案：安装前核验公母端键控代码一致性，使用导向工具辅助轴向对准，确保端子零偏移对接。

4. 压接端子接触电阻异常

问题：1A额定电流下，0.6-1.2mm²线缆压接高度超出±0.2~0.5mm公差引发温升。

方案：采用分级压接模具控制压缩比，接触面用无水乙醇清除氧化层，失效端子需立即更换。

5. 密封防护效能衰减

问题：非密封设计在湿度＞80%RH环境中可能引发爬电现象。

方案：接触界面定期涂抹绝缘硅脂，线缆入口处加装缩径密封套管，环境湿度控制于70%RH以下。
