泰科TE 1-2298721-1连接器中文手册_现货采购_配套型号指南
泰科1-2298721-1是一款4位缆到缆连接器，专为信号电路的电线电缆设计，工作阻抗50Ω，最大电压60VDC。它采用PA66 GF30材料壳体，带有弹簧锁机制和银镀层端子接触件，确保高信号完整性及抗腐蚀性能。产品支持压接端接，工作温度范围宽泛（-40°C至105°C），适应严苛工业环境；尺寸紧凑（长18.8mm，宽11.1mm），直式180度电缆出口设计，适用于电缆安装场景。
一、1-2298721-1中文手册
| 分类 | 详情 |
|---|---|

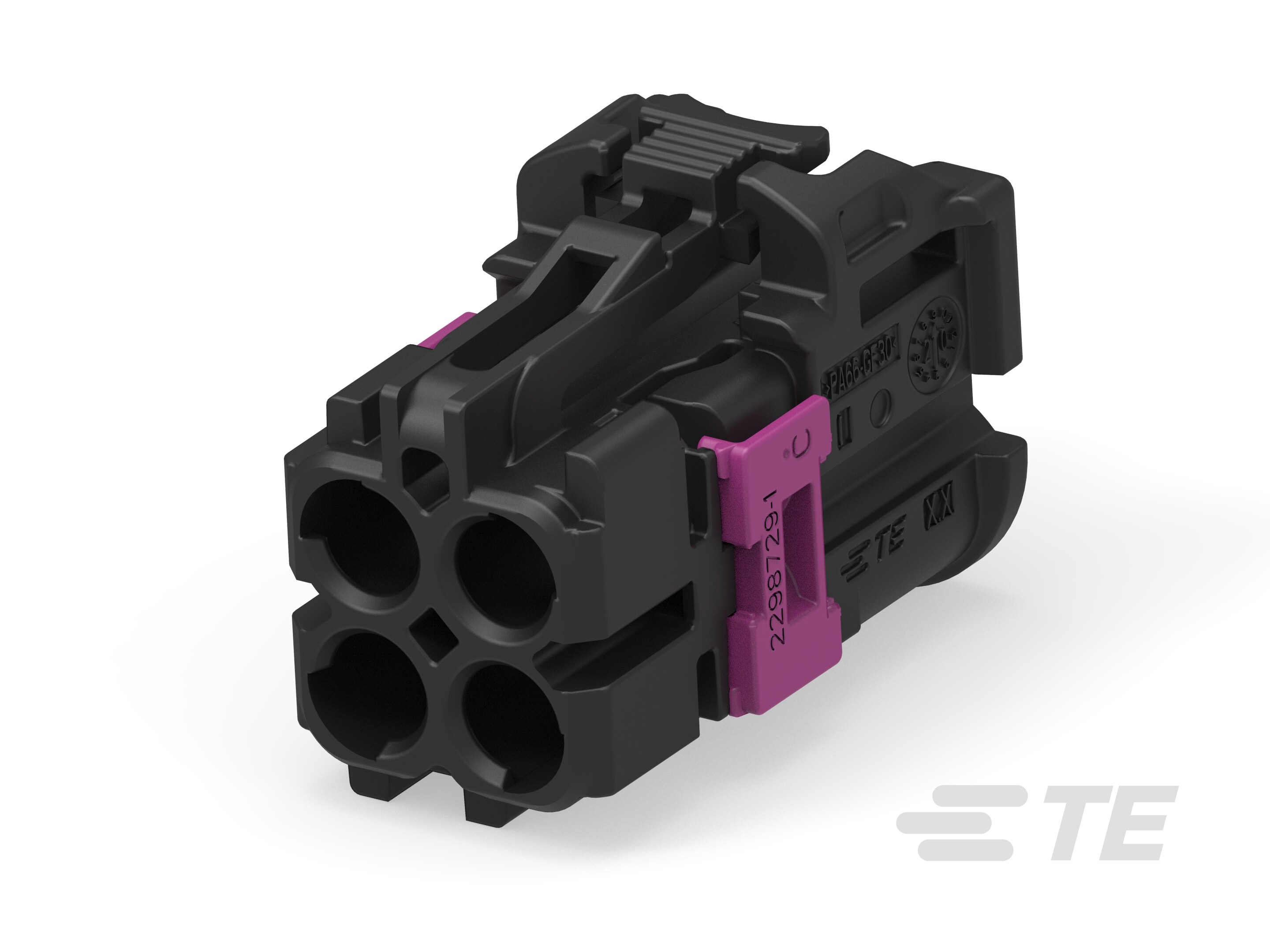

| 产品图 |
|
| 产品型号 | 1-2298721-1 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 弹簧锁 | 带有 |
| 位数 | 4 |
| 阻抗(Ω) | 50 |
| 工作电压(VDC) | 60 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 射频连接器中心端子电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 中心线（间距） | 4mm[.157in] |
| 连接器高度 | 14mm[.55in] |
| 产品长度 | 18.8mm[.74in] |
| 产品宽度 | 11.1mm[.43in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装方法 | Box |
| 封装数量 | 2700 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2298721-1现货 |
| 原厂手册 | 1-2298721-1数据手册.PDF |
二、1-2298721-1配套型号

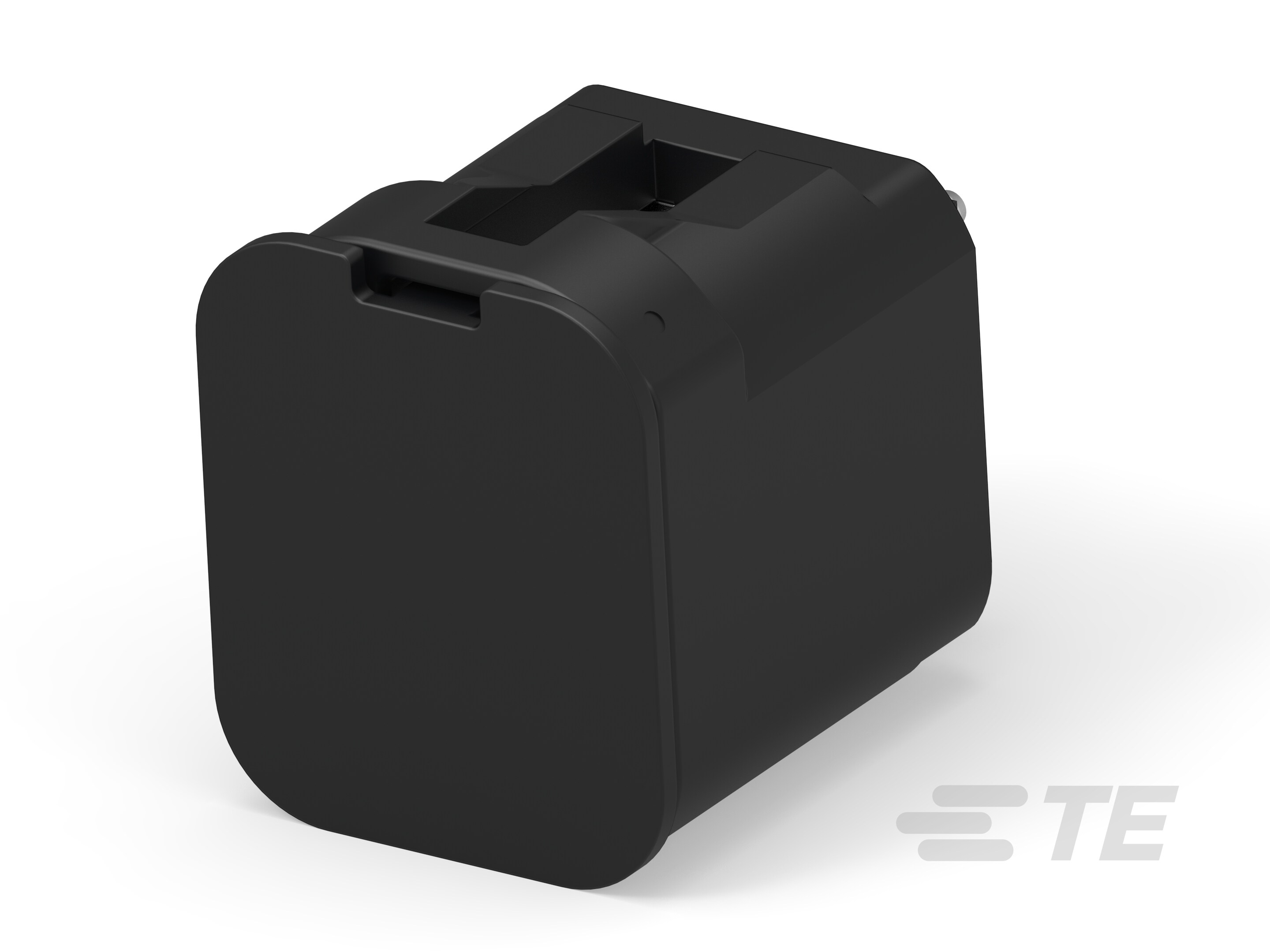

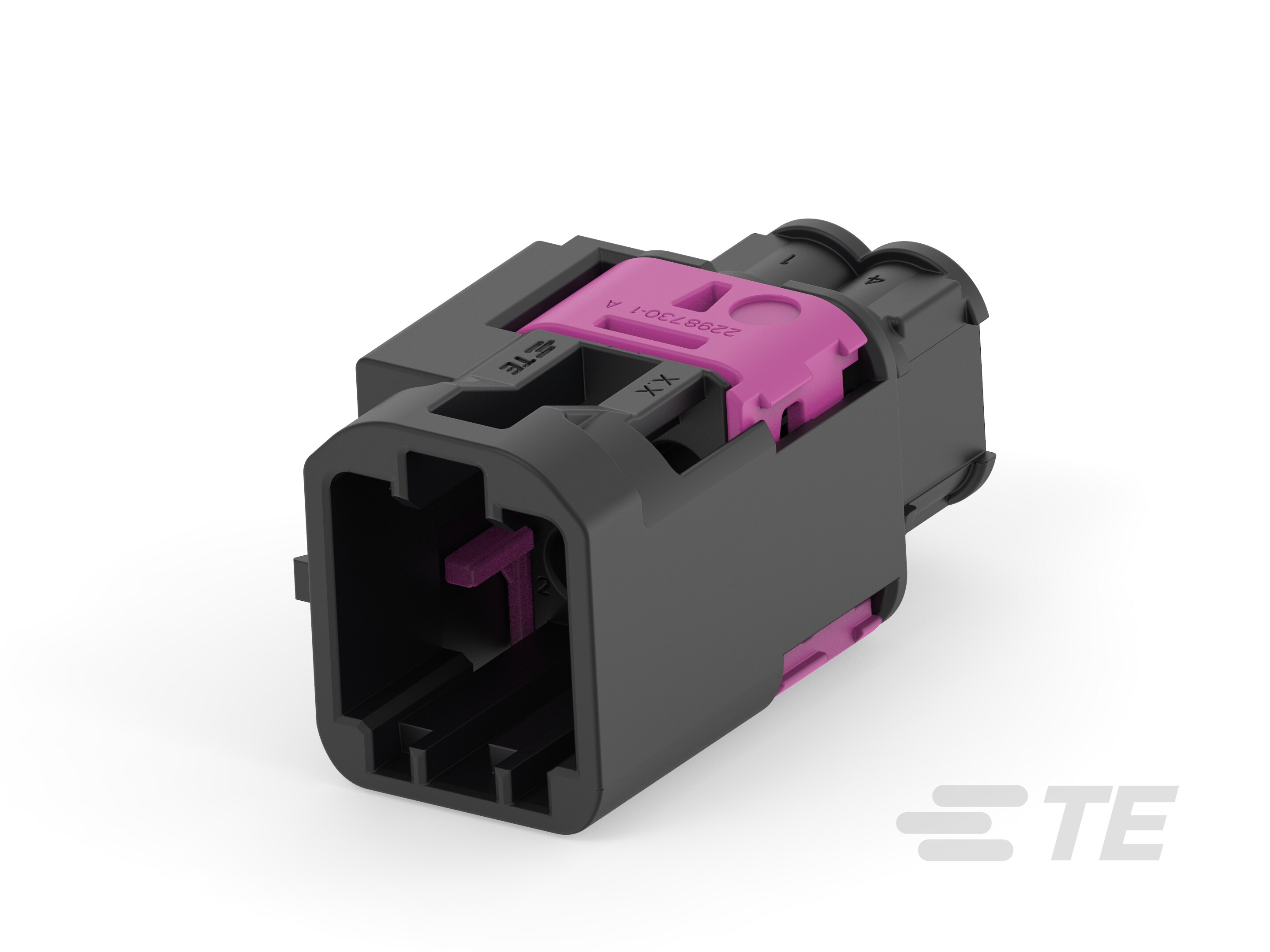

| 配套型号 | 产品图 |
|---|---|
| 2-2298724-9 |
 |
| 1-2378550-1 |
 |
| 2-2298724-1 |
 |
| 更多配套型号查询 | 1-2298721-1配套型号大全 |
三、1-2298721-1适用领域
泰科1-2298721-1连接器凭借其宽温度范围适应性、精密键控对准机制及自由悬挂安装设计，广泛应用于以下领域：
1. 工业自动化与控制系统：PA66 GF30主体材料（耐温-40°C至105°C）结合弹簧锁机制，适应生产线和机械单元中的高振动、冲击环境，支持传感器与控制单元间的稳定信号传输。
2. 汽车电子模块：键控代码A确保端子精确对准（接合插针直径0.4mm），防止在车载ECU、线束接口等场景中的误插风险，保障车辆电气系统的高可靠运行。
3. 数据通信网络：50Ω阻抗特性及同轴电缆类型适配射频信号传输需求，4mm中心间距双行布局平衡连接密度与干扰抑制，适用于基站设备、路由器内部信号通道。
4. 仪器仪表与传感设备：端子额定电流3A和压接端接方法优化低压信号应用，180°直式出线设计简化紧凑布局，适配环境监测仪表和控制器的内部布线。
5. 通用电子设备：如家用电器及消费电子产品，产品尺寸（18.8mm长 × 11.1mm宽 × 14mm高）优化空间利用率，银接触件电镀减少信号衰减，提升便携设备连接性能。
该连接器通过键控对准、弹簧锁固定及宽温稳定性，确保在高频信号传输和严苛环境中实现长期可靠操作，乌黑色外壳提升工业场景辨识度。
四、1-2298721-1常见问题与解决方案
1. 安装稳定性不足
问题：采用自由悬挂式安装，缺乏固定支点，易受机械振动或外部拉力影响。
方案：优化线束走向减少摆动，使用线夹固定电缆；避免过度弯折，确保应力集中于连接器尾部≤15mm范围。
2. 环境防护失效
问题：无密封设计（产品标注“可密封：否”），暴露于潮湿/粉尘环境易导致内部污染。
方案：严格规避液体喷溅场景；若需临时防护，可在非接口区域涂覆三防漆；定期清洁接口凹槽积尘。
3. 端子压接失效
问题：0.4mm插针直径匹配公差严格（±0.02mm），压接高度超差或端子氧化引发接触电阻异常。
方案：按±0.2~0.5mm压接高度标准操作；每50次压接后校验工具；接触不良时使用纤维刷清理银镀层氧化点。
4. 高温形变风险
问题：PA66 GF30材质（玻纤增强尼龙）在>105°C工况下可能软化变形（超产品标定温度即失效）。
方案：工作环境控制在-40~105°C范围；避免接触机油/酸性介质；定期检测壳体有无鼓胀裂纹。
5. 键控匹配错误
问题：键控代码"A"未对齐公端键槽，强行插接导致端子物理损伤。
方案：插合前确认公母端键控代码一致性（代码标注于壳体侧面）；使用红光笔辅助插针孔位校准。
关键参数提示：
- 电流负载勿超3A（持续高温加速老化）
- 线缆弯曲半径≥8倍线径（防范内部断裂）
- 建议每6个月进行端子回弹力检测（标准值：0.5~1.0N）
