泰科2294038-1是一款工业级线到线连接器，采用母端子护套设计，具备2行4位结构。其参数包括180°出线角度、0.6mm插针直径及2mm间距，支持屏蔽功能，适应-40°C至105°C宽温环境，适用于电缆安装的自由悬挂方式。无尖刃主体确保操作安全性，不可密封且不保证位置锁定。作为泰科电子的产品，它在工业自动化、数据传输等场景中提供稳定连接，耐高温、震动和干扰，确保了可靠的高频信号传输性能。

一、2294038-1中文手册

分类	详情

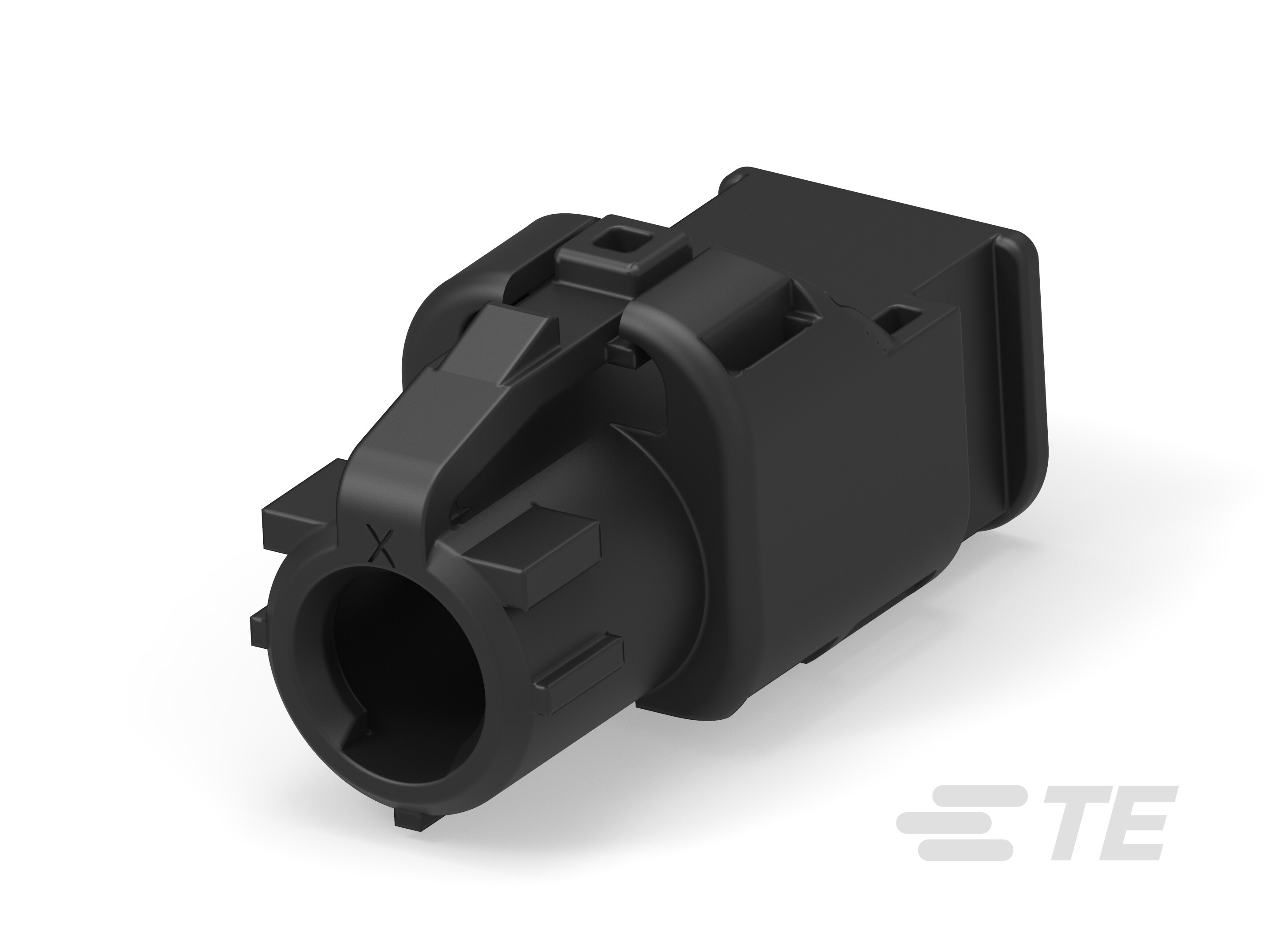

产品图
产品型号	2294038-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
接合插针直径	.6mm[.023in]
连接器安装类型	电缆安装（自由悬挂）
中心线（间距）	2mm[.078in]
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	是
能够保证连接器位置	否
采购入口	2294038-1现货
原厂手册	2294038-1数据手册.PDF

二、2294038-1配套型号

配套型号	产品图
2320663-1
更多配套型号查询	2294038-1配套型号大全

三、2294038-1适用领域

泰科2294038-1连接器结合紧凑设计、宽温适应性及屏蔽功能，适配线到线连接需求，主要适用于以下领域：

1. 工业控制与机械设备：2行4位布局(2mm间距)简化高密度布线，工作温度-40°C至105°C覆盖工业环境波动，自由悬挂安装适应振动场景下的控制柜与传感器系统稳定连接。

2. 汽车电子子系统：180°出线角度优化线束布局，屏蔽设计抑制电磁干扰，支持车载ECU接口或车身控制模块内部信号传输，确保低温或高温运行时的安全可靠性。

3. 网络与通信设备：线到线连接方式适配路由器、交换机内部数据链路，2mm中心距平衡空间利用率与抗干扰能力，铜合金端子保障高频信号低损耗传输。

4. 消费电子与便携设备：紧凑型端子护套结构(4位单排)适合PCB板载连接，无尖刃主体设计降低装配风险，适应智能硬件紧凑布局需求。

5. 测试仪器与自动化系统：宽温范围支持实验室多变环境，自由悬挂安装便于维护操作，提供稳定电源或信号接口支持频繁调试场景。

该连接器通过屏蔽保护、宽温耐受及精准对位设计，在严苛场景下实现高密度、可靠的电气连接。

四、2294038-1常见问题与解决方案

1. 安装松动或脱落

问题： 自由悬挂式电缆安装缺乏固定点，振动或外力易导致连接器位移。

方案： 增设带应力消除功能的卡扣/绑带固定电缆，或安装辅助支撑结构分散机械应力。

2. 屏蔽效能降低

问题： 无物理锁止结构(CPC未保证)，安装偏移导致屏蔽层接触不良。

方案： 使用专用屏蔽层压接工具确保360°全覆盖，定期检查连接器同轴度（偏差≤0.5mm）。

3. 端子接触故障

问题： 母端子压接高度超公差(＞±0.2mm)或氧化引起电阻异常。

方案： 严格按标准压接高度(0.6mm±0.05mm)操作，使用精密氧化层清洁工具处理端子接触面。

4. 高温环境变形

问题： 尼龙壳体在超温工况(＞105°C)发生塑性变形。

方案： 环境温度＞80°C时加装散热片，持续＞105°C需更换金属壳体型号（如2294000系列）。

5. 键控失效

问题： 键控代码未对准或180°出线角度偏差引发插接错位。

方案： 插接前校验键槽B向定位标志，使用带角度导向夹具辅助精确对位（公差±1°）。

技术注释：

方案参数均基于产品资料核心特性制定：

- 自由悬挂安装 → 强化应力消除

- 无CPC保证 → 增设定位辅助

- 母端子接合插针0.6mm → 要求压接精度

- 尼龙壳体耐温105°C → 高温对策

- 键控代码B型 → 对位校验重点

- 2×4排列/2mm间距 → 需防插接偏移
