泰科TE 1-2298721-6连接器中文手册_现货采购_配套型号指南
泰科1-2298721-6是一款小型双排（2行×2位共4针）母端电连接器，专为信号传输设计。其核心采用银镀层中心接触件，辅以锡镀层外部端子，确保低电阻和高频信号完整性（阻抗50Ω），支持最高60VDC工作电压及3A电流。连接器主体采用PA66 GF30工程塑料（坚果褐色），配备弹簧锁机构增强端接稳定性，适用于-40°C至105°C的宽温环境。采用直出180°同轴线缆压接端接方式，结构紧凑（18.8×11.1×14mm），中心间距4mm，属于电缆自由悬挂安装型，适用于需要小型化、高可靠性的工业信号互联场景。
一、1-2298721-6中文手册
| 分类 | 详情 |
|---|---|

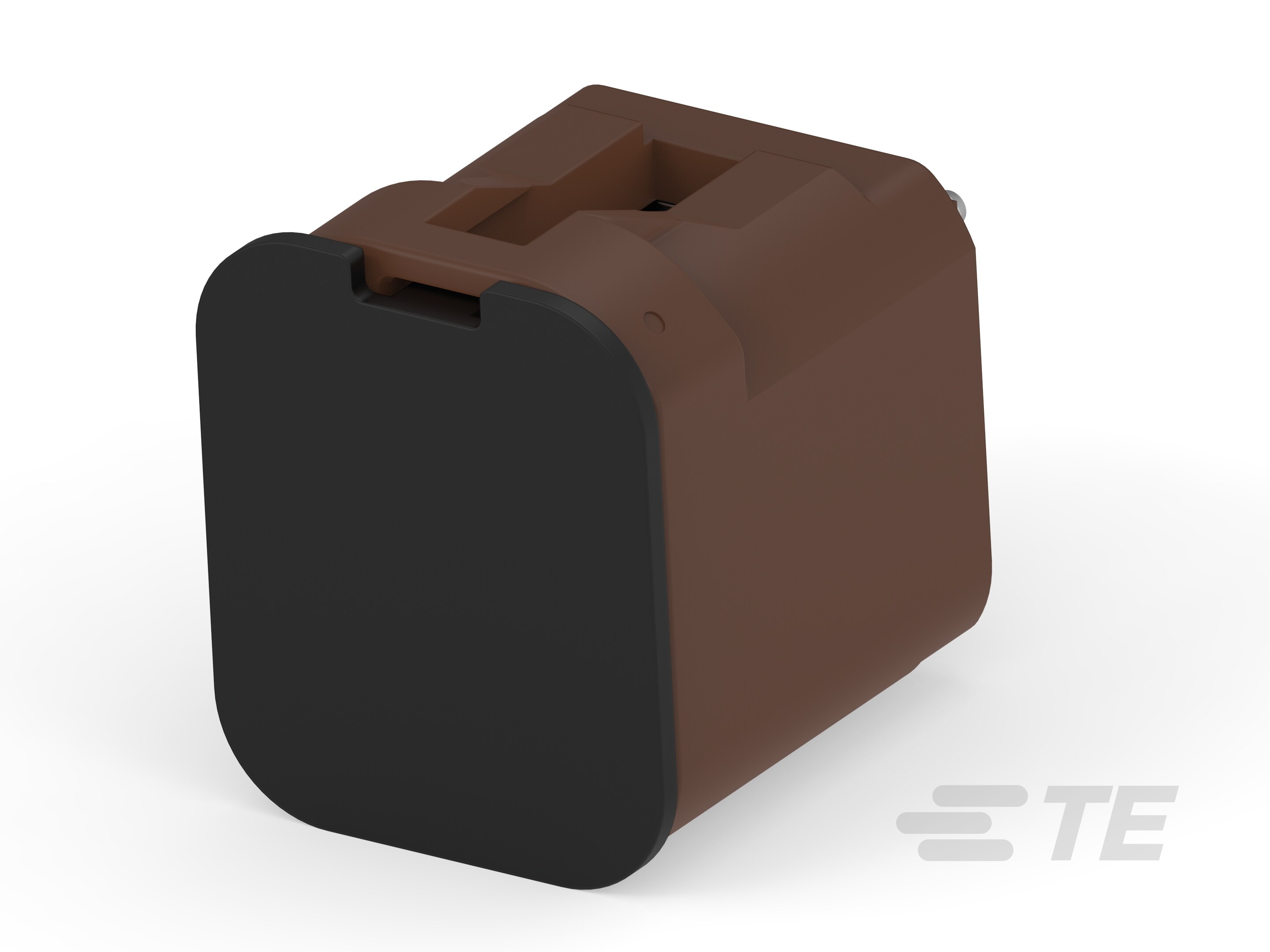

| 产品图 |
|
| 产品型号 | 1-2298721-6 |
| 主要锁定特性 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 弹簧锁 | 带有 |
| 位数 | 4 |
| 阻抗(Ω) | 50 |
| 工作电压(VDC) | 60 |
| 电缆出口类型 | 直式 |
| 主体材料 | PA66 GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 银 (Ag) |
| 射频连接器中心端子电镀材料 | 银 (Ag) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .4mm[.016in] |
| 端子额定电流（最大值）(A) | 3 |
| 线缆端接方法 | 压接 |
| 接合固定 | 不带 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 4mm[.157in] |
| 连接器高度 | 14mm[.55in] |
| 产品长度 | 18.8mm[.74in] |
| 产品宽度 | 11.1mm[.43in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装方法 | Box |
| 封装数量 | 2700 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2298721-6现货 |
| 原厂手册 | 1-2298721-6数据手册.PDF |
二、1-2298721-6配套型号
| 配套型号 | 产品图 |
|---|---|

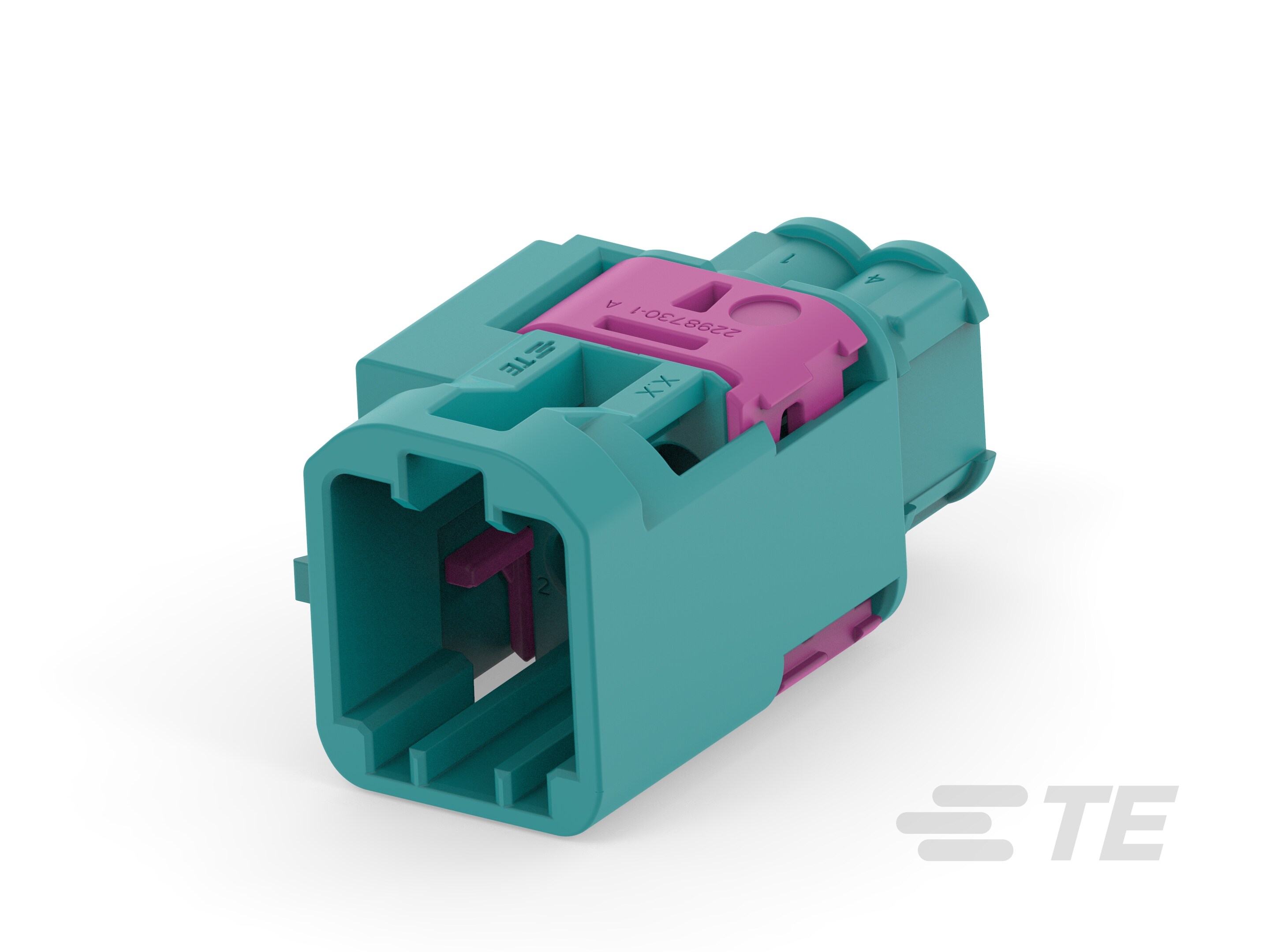

| 1-2378550-6 |
 |

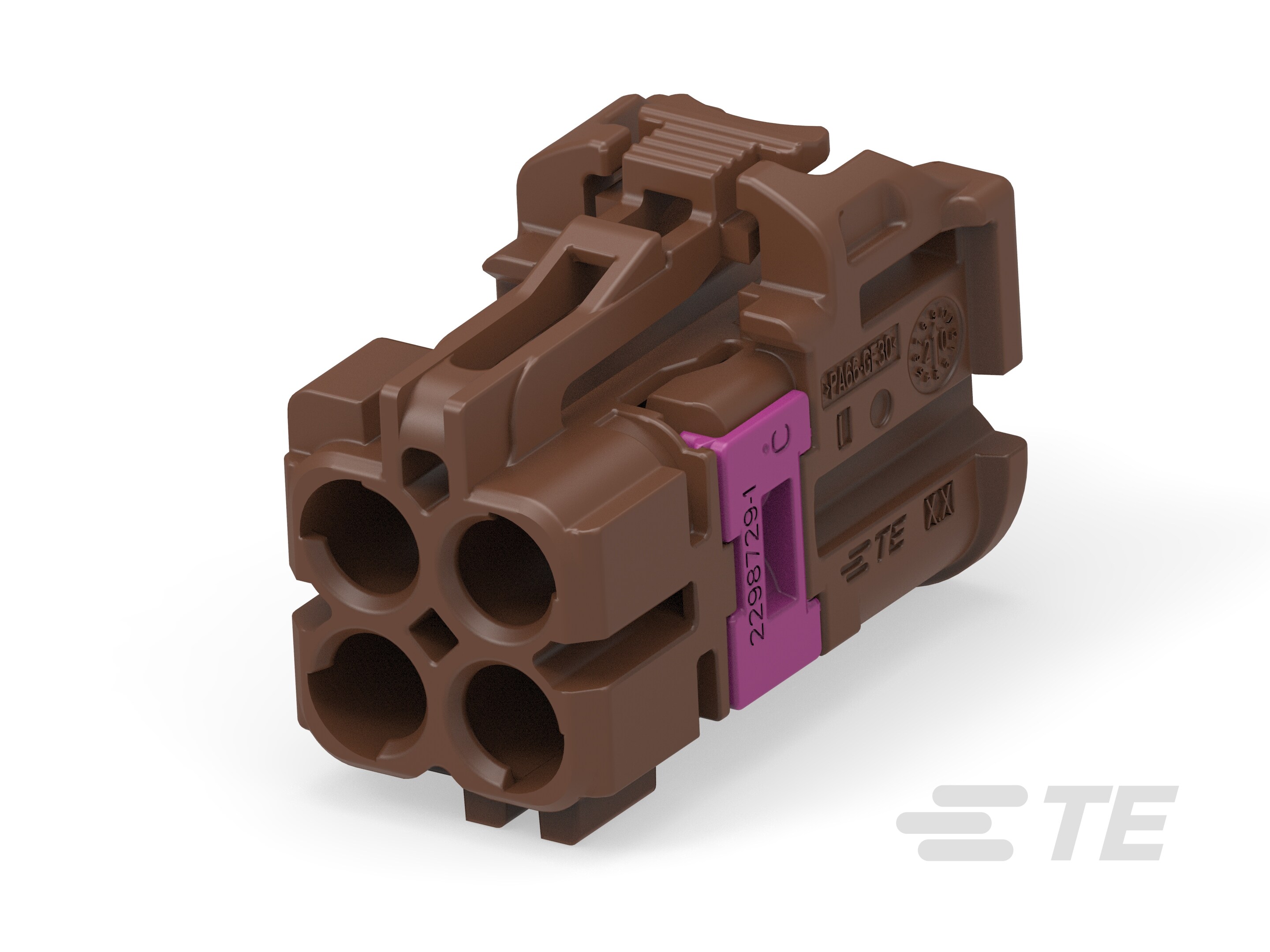

| 2-2298724-6 |
 |
| 2-2298724-9 |
 |
| 更多配套型号查询 | 1-2298721-6配套型号大全 |
三、1-2298721-6适用领域
泰科1-2298721-6连接器凭借高防护性、精准电气性能及工业级结构设计，主要应用于以下领域：
1. 工业自动化控制
PA66 GF30材质外壳（耐温-40℃至105℃）与180°直式电缆出口设计，适配高振动工业环境下的传感器信号传输及设备控制链路，弹簧锁机制确保连接稳定性。
2. 汽车电子系统
键控代码F与3A额定电流支持车载信号电路需求，精准端子对准（接合插针直径0.4mm）防止线束接口误插，适用于ECU模块及车载传感设备内部连接。
3. 户外能源设备
坚果褐色外壳提升户外辨识度，宽温范围（-40℃~105℃）耐受极端气候，直式出线设计适配太阳能逆变器、风电控制柜的紧凑电缆布局。
4. 医疗仪器内部布线
可维修结构简化设备维护流程，无铅端子电镀（接触部镀银，外部镀锡）符合医疗设备材料安全要求，支持低电流信号稳定传输。
5. 通信与数据传输设备
50Ω阻抗匹配射频信号传输需求，4mm中心间距双排布局平衡空间利用率与抗干扰性能，适用于基站、路由器内部同轴电缆的线到缆连接。
该连接器通过键控防误插、弹簧锁紧及工业级防护设计，确保在复杂工况下保持信号完整性与机械耐久性，坚果褐色外壳进一步强化工业场景中的快速识别需求。
四、1-2298721-6常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，易受振动或外力影响，可能导致连接器脱离电缆。
方案：添加应力消除附件如卡扣或绑带，确保电缆受力均匀分布；或引入额外支撑结构分散机械应力，增强固定性。
2. 密封性不足
问题：未提供内置密封设计，在潮湿或高湿度环境（>80% RH）下易渗入污染物，影响信号传输。
方案：定期清洁接口表面；建议采用第三方硅胶密封圈增强防水性能；严格监控并控制环境湿度水平。
3. 端子接触不良
问题：插座端子压接不当或银镀层氧化可能导致接触电阻异常，引发信号丢失。
方案：遵循压接公差规范（±0.2mm~0.5mm）；使用专业清洁工具去除氧化层；必要时及时更换端子以确保稳定性。
4. 外壳变形或腐蚀
问题：尼龙6/6材料在高温（>105°C）或腐蚀性液体环境下易软化或降解，降低结构强度。
方案：避免暴露于强酸、碱介质；在高温场景改用金属外壳兼容型号；定期巡检外壳状态，进行维护或修复。
5. 键控错位或对准偏差
问题：键控代码F未与公端完全匹配时，易造成连接失稳或接触失败。
方案：安装前核查键控代码和端子序列；引入对准工具辅助定位，确保精确对接以减少偏差风险。
