泰科2-2298721-1是一款专为信号传输设计的缆到缆连接器,具有两行四位配置,中心间距4毫米,高度14毫米。其阻抗为50Ω,工作电压60VDC,最大电流3A,适用于同轴电缆压接端接。采用PA66 GF30主体材料,端子插座镀银,外部锡镀层,弹簧锁结构确保稳固连接;电缆出口直式,出线角度180°,工作温度范围-40至105°C。无屏蔽设计,自由悬挂安装,黑色壳体可保证位置固定,适合高可靠性电子应用。

一、2-2298721-1中文手册

分类 详情

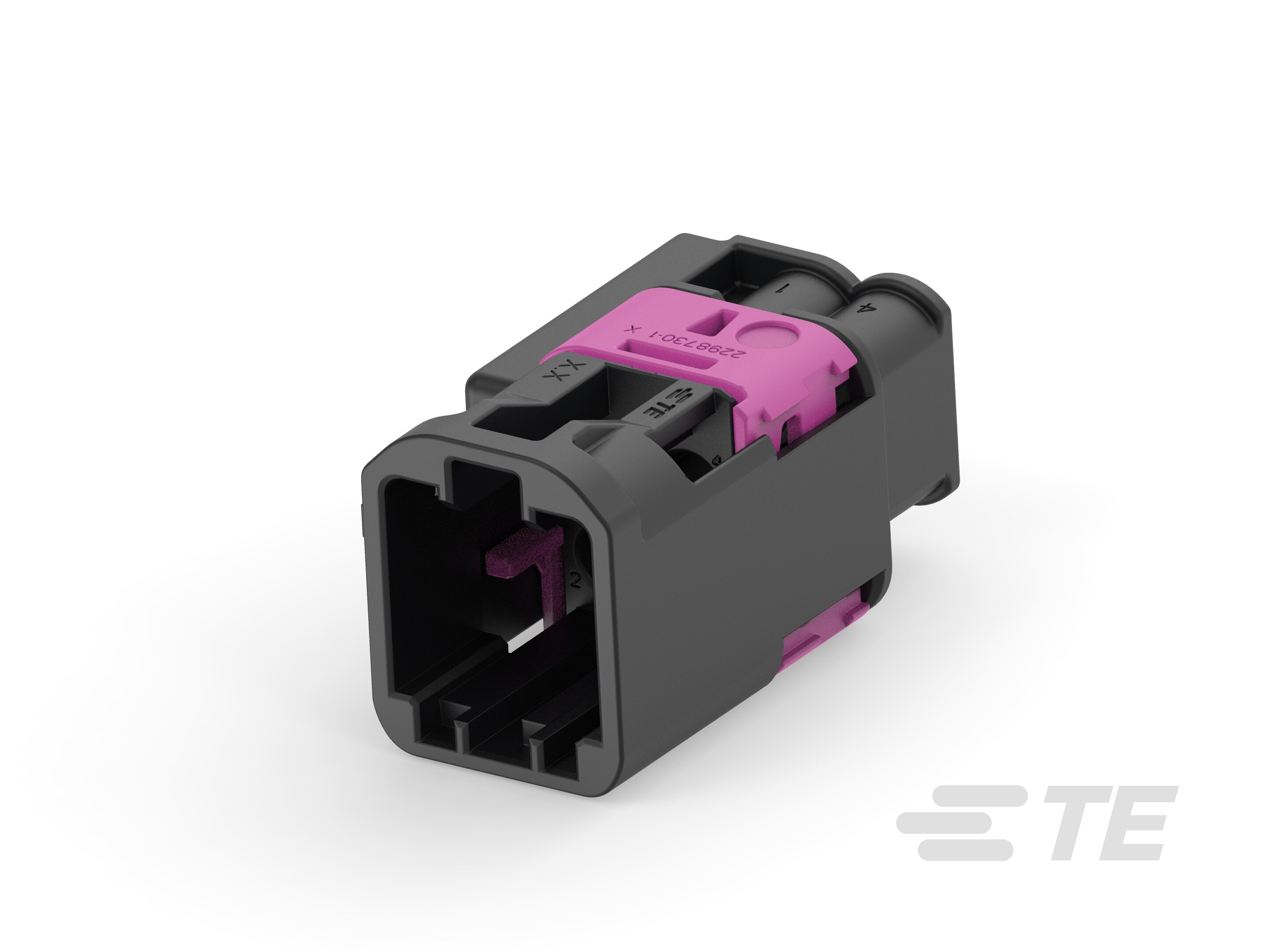

产品图 泰科TE 2-2298721-1连接器中文手册_现货采购_配套型号指南
产品型号 2-2298721-1
主要锁定特性 端子上
混合型连接器
连接器和端子端接到 电线和电缆
连接器系统 缆到缆
可密封
连接器和壳体类型 母端子护套
行数 2
弹簧锁 带有
位数 4
阻抗(Ω) 50
工作电压(VDC) 60
电缆出口类型 直式
主体材料 PA66 GF30
出线角度 180°
连接器和键控代码 A
端子类型 插座
中心接触件 带有
端子接触部电镀材料 银 (Ag)
射频连接器中心端子电镀材料 银 (Ag)
外部端子电镀材料 锡 (Sn)
接合插针直径 .4mm[.016in]
端子额定电流(最大值)(A) 3
线缆端接方法 压接
接合固定 不带
连接器安装类型 电缆安装(自由悬挂)
壳体颜色 乌黑色
中心线(间距) 4mm[.157in]
连接器高度 14mm[.55in]
产品长度 18.8mm[.74in]
产品宽度 11.1mm[.43in]
工作温度(最大值) 105°C[221°F]
电缆类型 同轴
工组温度范围 -40 – 105°C[-40 – 221°F]
屏蔽
电路应用 Signal
封装方法 Box
封装数量 2700
电介质材料
能够保证连接器位置
采购入口 2-2298721-1现货
原厂手册 2-2298721-1数据手册.PDF

二、2-2298721-1配套型号

配套型号 产品图

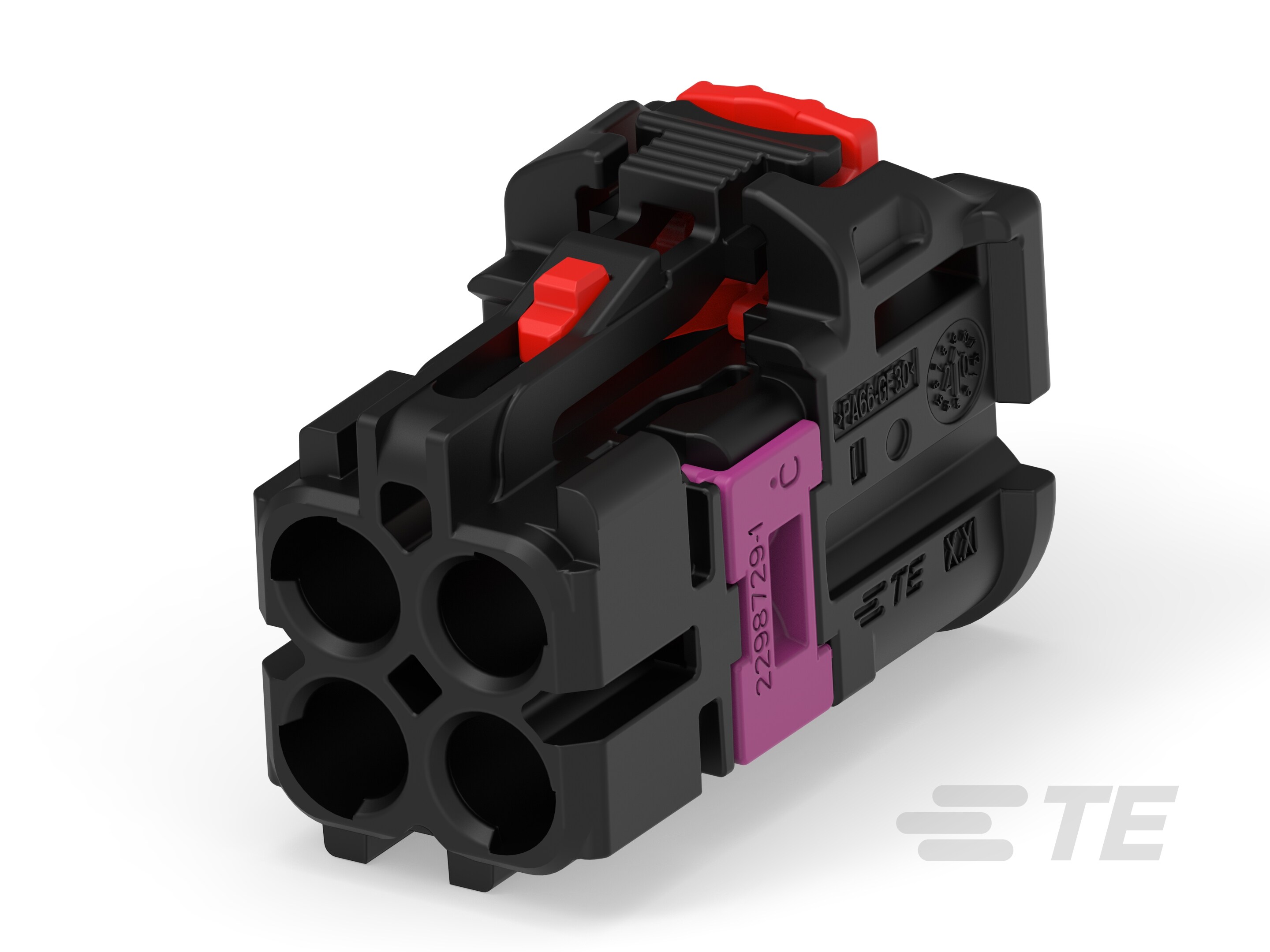

2-2362803-1 2-2362803-1
更多配套型号查询 2-2298721-1配套型号大全

三、2-2298721-1适用领域

1. 工业自动化与设备控制

采用PA66 GF30材料外壳(耐温-40℃至105℃)及180°直式电缆出口设计,适应高振动工业环境,支持传感器信号稳定传输。2行4位结构(中心间距4mm)优化空间布局,满足控制柜内紧凑布线需求,弹簧锁机制确保连接持久稳固。

2. 汽车电子信号传输

键控代码A与精准端子对准机制(接合插针直径0.4mm)防止车载系统误插风险,额定电流3A及镀银端子接触件保障低功率电路(如ECU传感器、车载娱乐系统)的信号完整性与抗干扰能力。

3. 通信与数据设备

50Ω阻抗匹配与同轴电缆设计,适配基站、路由器等射频信号传输场景。4mm间距平衡连接密度与电气隔离需求,镀锡外部端子增强环境耐腐蚀性,支持高频数据链路的稳定连接。

4. 户外设备内部布线

黑色壳体材料耐紫外线老化,自由悬挂安装方式适应风电设备、太阳能控制器等密闭机箱的线缆管理,宽温域(-40℃至105℃)保障极端温度环境下的机械强度。

5. 医疗设备内部连接

无密封设计适用于干燥环境下的医疗仪器内部线束对接,可维修结构与压接端接简化维护流程,低插拔力插座端子降低精密设备的机械应力风险。

该连接器通过键控对准、弹簧锁紧及高耐温材料,在信号传输场景中实现抗振动、耐老化的长期稳定性,黑色外壳进一步提升工业设备的视觉辨识度。

四、2-2298721-1常见问题与解决方案

1. 安装松动或脱落

问题:电缆安装(自由悬挂)设计易受机械振动或外力作用导致连接器位移。

方案:安装应力消除附件(如卡扣或绑带),确保电缆拉力均匀分布,并加装支撑结构以降低应力集中。

2. 外壳变形或劣化

问题:尼龙6/6增强玻璃纤维外壳(PA66 GF30)在高温环境(>105°C)或接触强酸碱性物质时易软化或开裂。

方案:避免暴露于腐蚀性液体或超温条件;如应用环境苛刻,更换为耐更高温金属材质外壳型号,并定期检查外壳完整性以预防早期失效。

3. 端子接触不稳定

问题:插座式端子压接不当或银电镀层氧化,引起接触电阻升高或信号传输干扰(适用于信号电路,阻抗50Ω)。

方案:严格执行压接公差标准(如参考通用±0.2~0.5mm范围),使用专用非研磨工具清洁端子氧化层,必要时替换受损端子以确保可靠端接。

4. 键控对位偏差

问题:键控代码A未与对应公端精确匹配,导致连接器插拔时错位或脱开。

方案:安装前校验键控代码及端子排列顺序,采用对准工具辅助定位,保证连接器垂直对接(出线角度180°)。
