泰科2301908-1是一款单口直角线对线连接器，专为RG 58同轴电缆设计。该连接器采用压接端接工艺，工作温度范围为-40°C至125°C，适用于信号传输场景。其核心特性在于锁定机制：公端子护套设计通过专利的弹性锁扣系统（含滚轮摩擦优化结构）实现端子可靠锁定，能承受反复插拔并防止意外脱落，确保传输稳定性。壳体采用电缆自由悬挂安装方式，满足IP密封要求，且内置定位结构可保障插合准确性，适用于严苛工业环境下的高可靠性连接需求。

一、2301908-1中文手册

分类	详情

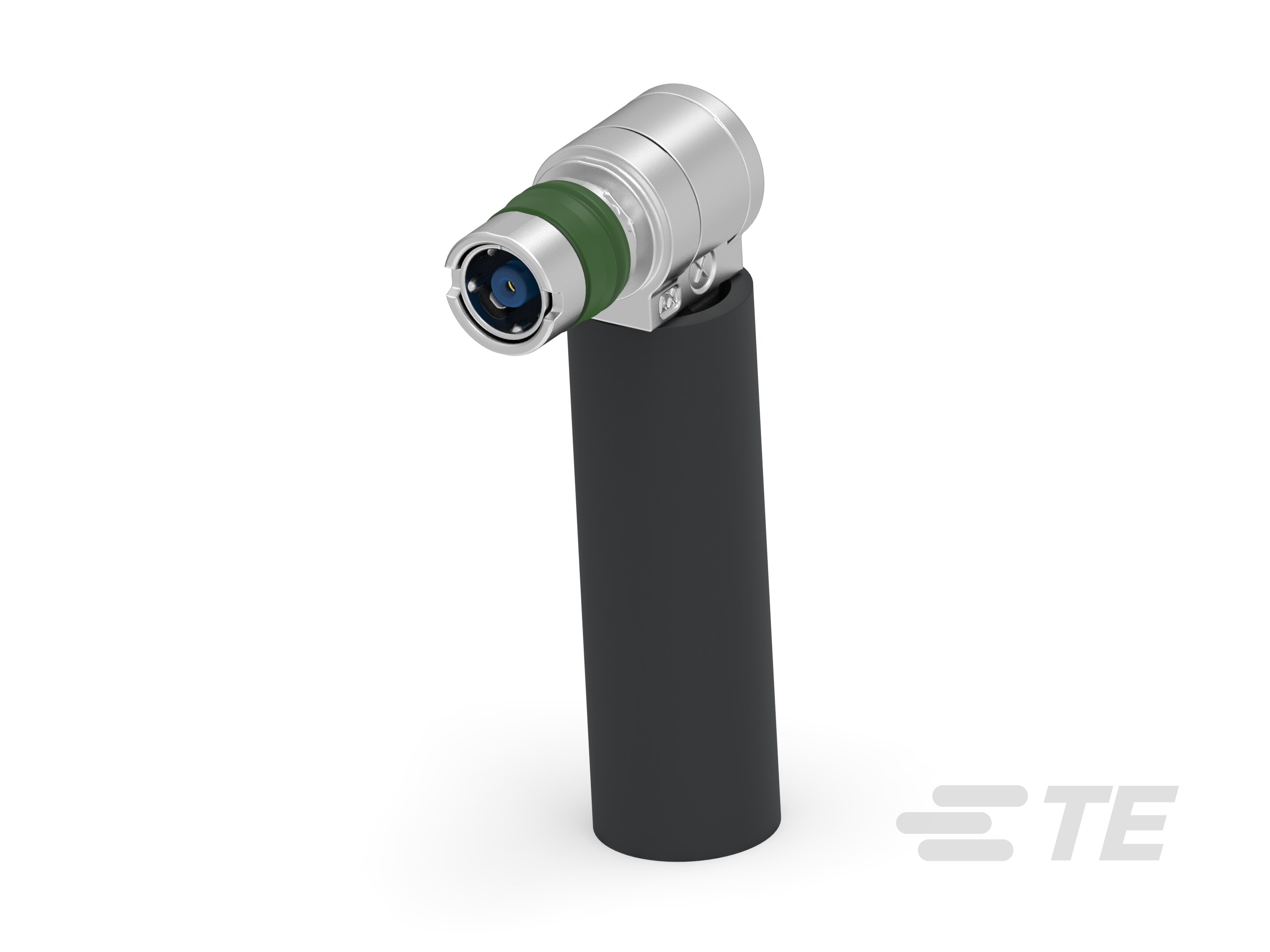

产品图
产品型号	2301908-1
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	线到线
可密封	是
连接器和壳体类型	公端子护套
行数	1
位数	1
出线角度	90°
连接器和键控代码	无
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	RG 58
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	是
采购入口	2301908-1现货
原厂手册	2301908-1数据手册.PDF

二、2301908-1配套型号

三、2301908-1适用领域

泰科2301908-1连接器作为一款专为信号传输设计的线到线连接器，具备宽温度适应范围（-40°C至125°C）、可密封防护及自由悬挂安装特性，结合RG 58同轴电缆的优异信号传输性能，确保在苛刻环境中实现稳定、可靠的连接。该连接器的高耐压性（250V）和压接端接方法进一步提升了其耐用性与安全性，适用于以下领域：

1. 通信设备与数据传输系统：RG 58电缆支持高频信号传输，搭配90°出线角度设计，灵活适应路由器、基站内部紧凑布局，高效处理低电流信号数据，显著减少信号衰减与干扰风险，适用于5G网络设备及高速通信链路。

2. 工业自动化与机械控制：宽温度范围与可密封设计（防护等级可达IP67等级）有效抵御工厂车间的高温、灰尘及振动挑战，自由悬挂安装简化传感器或控制器的电缆连接，保障PLC系统及机床电气链路的长期稳定运行。

3. 汽车电子模块：耐高温至125°C及自由悬挂结构适配车载狭小空间，如ECU信号接口或线束连接，确保车辆在极端温度条件下安全传输控制信号，提升行车可靠性与系统维护效率。

4. 可再生能源设施：可密封特性抵御户外雨水、沙尘侵蚀，-40°C低温耐受适用于太阳能逆变器或风电系统，优化电缆布线与信号集成，增强设备在恶劣气候下的长期性能。

5. 安防与监控设备：单一位信号连接器设计轻巧，搭配压接技术确保摄像头、报警器等系统内部连接牢固，温度稳定性支持全天候监控需求，避免误插导致的故障风险。

该连接器通过宽温域适应、可靠密封防护及高效信号处理能力，优化了设备在复杂环境中的连接可靠性与维护便捷性，是工业及电子应用中的关键组件。

四、2301908-1常见问题与解决方案

泰科2301908-1连接器常见问题与解决方案

（基于线对线/自由悬挂安装/RG 58电缆特性）

1. 电缆安装松动或应力集中

问题：自由悬挂式安装缺乏刚性固定点，受振动或外力拉扯易导致连接器位移或电缆断裂。

方案：增设应力消除部件（如电缆绑带、卡扣式支架），确保电缆弯曲半径≥5倍直径，或添加辅助支撑结构分散机械应力。

2. IP67密封失效风险

问题：防护依赖密封面完全贴合，若密封槽污染（粉尘/油污）或环境湿度过高（>80%RH），可能导致液体渗入。

方案：安装前用无水乙醇清洁密封面，定期更换硅胶密封圈（推荐周期：12个月），环境湿度控制在≤80%RH。

3. 端子压接不良或氧化

问题：Φ0.5mm端子压接高度超差（>±0.05mm）或铜合金氧化，引发接触电阻上升（>20mΩ）。

方案：按TE规范校准压接工具（公差±0.03mm），使用气密性压接模具；接触点氧化时用纤维刷+异丙醇清洁，严重时更换端子（零件号参考：XXX）。

4. 尼龙外壳高温变形

问题：尼龙6/6材质在>125℃持续工作或接触机油/溶剂时，易发生塑性变形（膨胀率>1.5%）。

方案：强腐蚀环境改用金属外壳版本（如2301909-1），定期检查外壳尺寸（关键点：卡扣间隙≤0.3mm），工作温度限值≤125℃。

5. 无键控导致的对接错位

问题：无键控代码设计（Keying Code：None），公母端插合时易因旋转错位引发端子折弯。

方案：对接前标记电缆扭转角度，使用导向套筒辅助插合；线束装配时采用防旋夹具固定角度（公差±2°）。

关键参数核验（依据产品资料）

- 适用场景：Signal信号传输/RG 58同轴线

- 耐温范围：-40℃至125℃（瞬时峰值需≤130℃）

- 风险操作：>15N轴向拉力可能损坏压接点

- 防护能力：IP67（需配合正确安装及密封圈）
