泰科TE 2302456-1连接器中文手册_现货采购_配套型号指南

泰科2302456-1是一款由TE Connectivity设计的电缆到板单排插头型连接器，专门用于电线和电缆的端接。它采用5位单行结构，标称电压60V，支持功率传输、信号控制和高速数据应用，兼容LV214标准。主体由PBT电介质材料构成，具备180°出线角度和电缆自由悬挂安装方式，外壳黑色无屏蔽，适用于UTP电缆。工作温度范围广（-40°C至105°C），IP40防护等级确保在工业及自动化环境中提供稳定可靠连接。

一、2302456-1中文手册

分类	详情

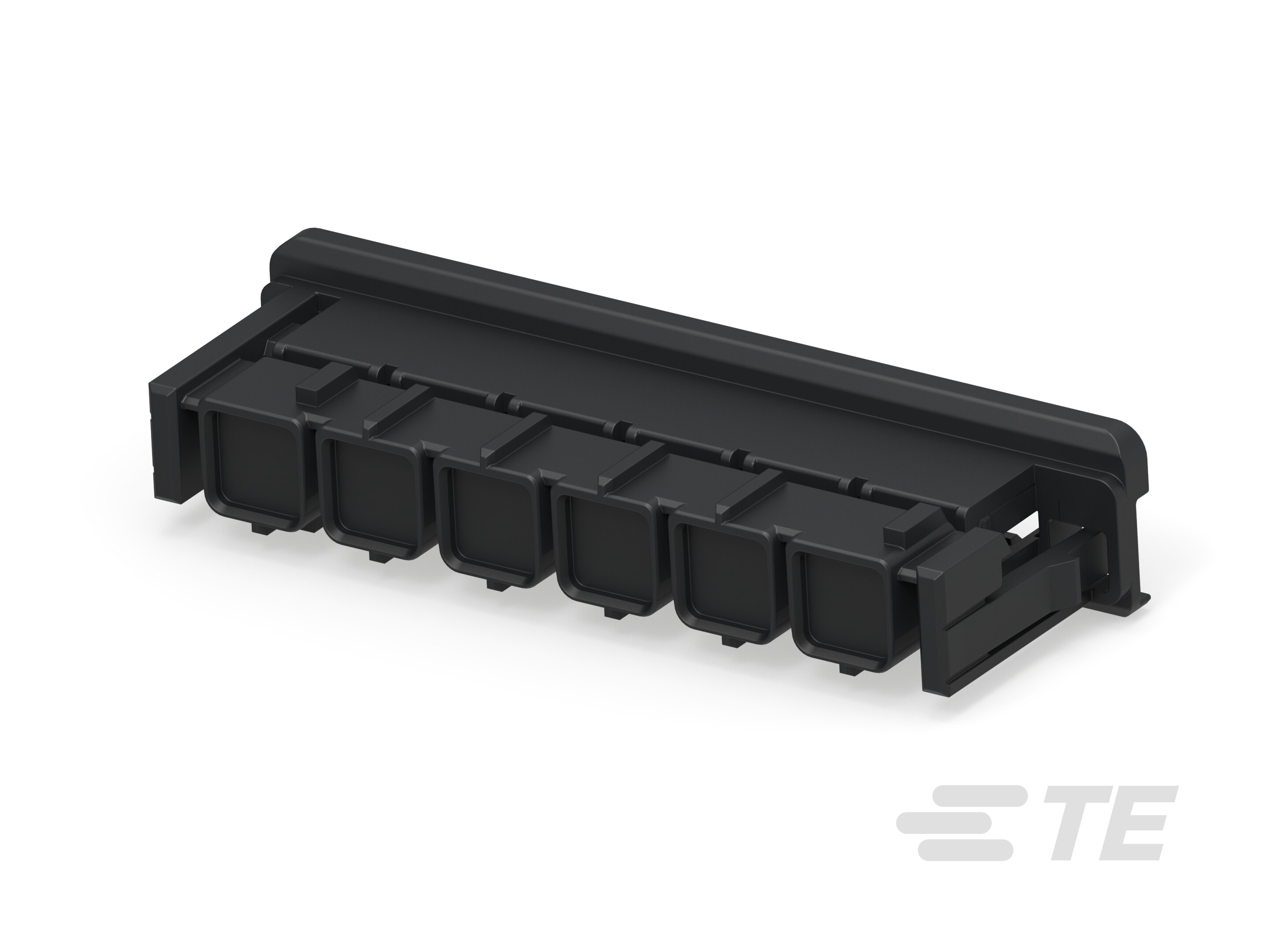

产品图
产品型号	2302456-1
混合型连接器	否
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到板
可密封	否
连接器和壳体类型	插头
行数	1
位数	5
标称电压架构(V)	60
出线角度	180°
连接器和键控代码	A
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
工作温度（最大值）	105°C[221°F]
电缆类型	UTP
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	功率、信号和高速数据
与机构/标准产品兼容	LV214
IP 等级	IP40
封装方法	Box
电介质材料	PBT
能够保证连接器位置	否
采购入口	2302456-1现货
原厂手册	2302456-1数据手册.PDF

二、2302456-1配套型号

三、2302456-1适用领域

泰科2302456-1连接器凭借其紧凑设计、宽温域适应性及精准电气性能，广泛应用于以下核心领域：

1. 工业自动化控制系统

- 适用场景：工厂设备控制柜、机械臂线束、传感器接口。

- 性能支撑：工作温度（-40℃至105℃）适应高低温工业环境，PBT电介质材料保障绝缘稳定性，180°出线角优化电缆弯曲半径，满足紧凑空间布线需求。

- 兼容标准：符合LV214汽车衍生标准，增强工业场景可靠性。

2. 汽车电子设备内部布线

- 关键应用：车载ECU模块、线束转接节点、低压控制单元。

- 防误设计：键控代码A确保端子精准对接，防止插错；电缆自由悬挂安装方式适配车辆动态振动环境。

- 电气适配：60V电压架构支持功率与信号混合传输，UTP电缆兼容基础数据传输需求。

3. 通信设备内部连接

- 场景定位：路由器、交换机板载线缆管理，低速数据与电源混合链路。

- 结构优势：5位单行布局（间距未明，参考紧凑性）平衡空间利用率，线到板连接简化设备内部集成；IP40防护满足少尘干燥机柜环境。

4. 医疗设备基础线束接口

- 功能适配：监护设备内部供电线束、非液体接触区域连接。

- 安全特性：宽温域（-40℃~105℃）耐受消毒温度波动，PBT材料抗化学腐蚀，可维修结构降低维护成本。

5. 消费电子与家电模块

- 典型场景：智能家居控制器、白色家电电源接口。

- 核心价值：黑色壳体提升内部隐蔽性，180°出线角优化后舱空间布线，低压大电流承载能力（60V架构）适配家电功率需求。

综合优势：

该连接器通过键控防误插、宽温域耐受及自由悬挂安装设计，在紧凑空间、动态振动及混合信号场景中实现稳定连接；LV214兼容性延伸工业与汽车交叉应用，黑色壳体兼顾通用性与设备内部一致性。

四、2302456-1常见问题与解决方案

1. 电缆应力导致连接松动

问题：自由悬挂式安装（无固定点）在振动或外力牵引下易造成插头与插座间机械位移。

方案：

- 增设应力消除附件（如绑带或卡扣夹具），确保电缆弯曲半径≥5倍线径；

- 长距离布线时每300mm增加支撑结构，分散接口受力。

2. 环境防护能力受限

问题：IP40防护等级仅防≥1mm固体异物，无法阻隔液体或粉尘侵入（尤其湿度>80%RH环境）。

方案：

- 禁止暴露于潮湿/多尘环境，必要时改用IP67以上等级型号；

- 密封面定期用无水乙醇清洁，配合硅胶垫片临时增强密封性（适用非长期浸水场景）。

3. 端子压接不良引发接触故障

问题：1.2mm母端子压接高度偏差超±0.2mm时，易导致接触电阻升高或微电弧。

方案：

- 使用经校准的压接工具，严格控制压接高度在公差范围；

- 每50次插拔后检查端子弹片状态，氧化层用专用研磨带清除（厚度损失≤3μm）。

4. 高温环境下的壳体变形风险 方案：

- 监测工作点温度（建议≤95°C预留安全裕度）；

- 超过限值需更换金属壳体型号（如泰科HVP800系列）。

5. 键控误插引发结构损伤

问题：键控代码A与B/C型公端强制插合将损坏导向槽。

方案：

- 操作前双人核对键控代码标记（壳体凹槽位置）；

- 采用带防错插导柱的辅助工具预定位。

关键应用提示：

该连接器适用UTP电缆的60V以下信号/功率传输（LV214标准），但屏蔽缺失场景应避开强电磁干扰源（>30V/m）。压接工艺建议参照TE标准114-13041执行。
